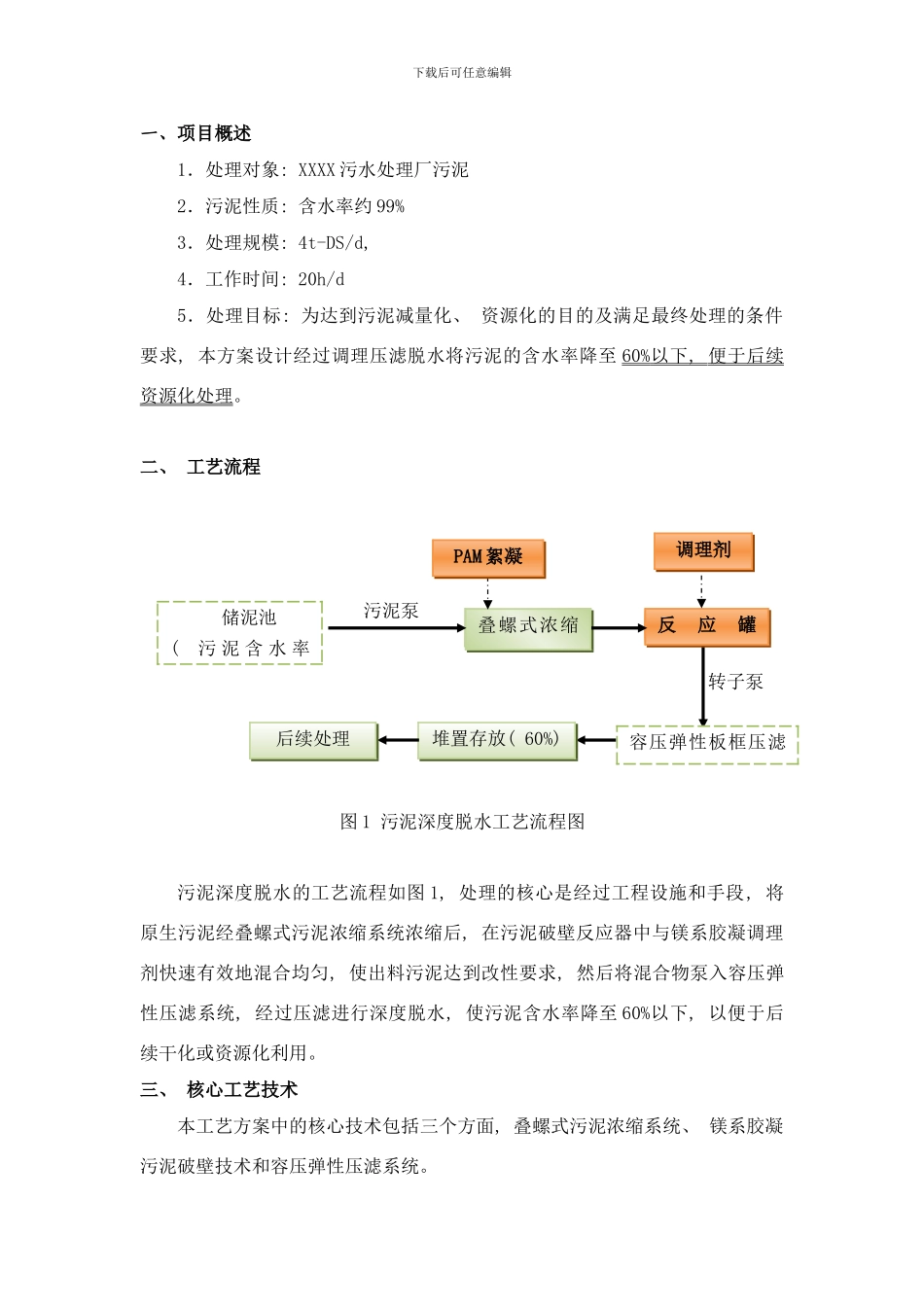

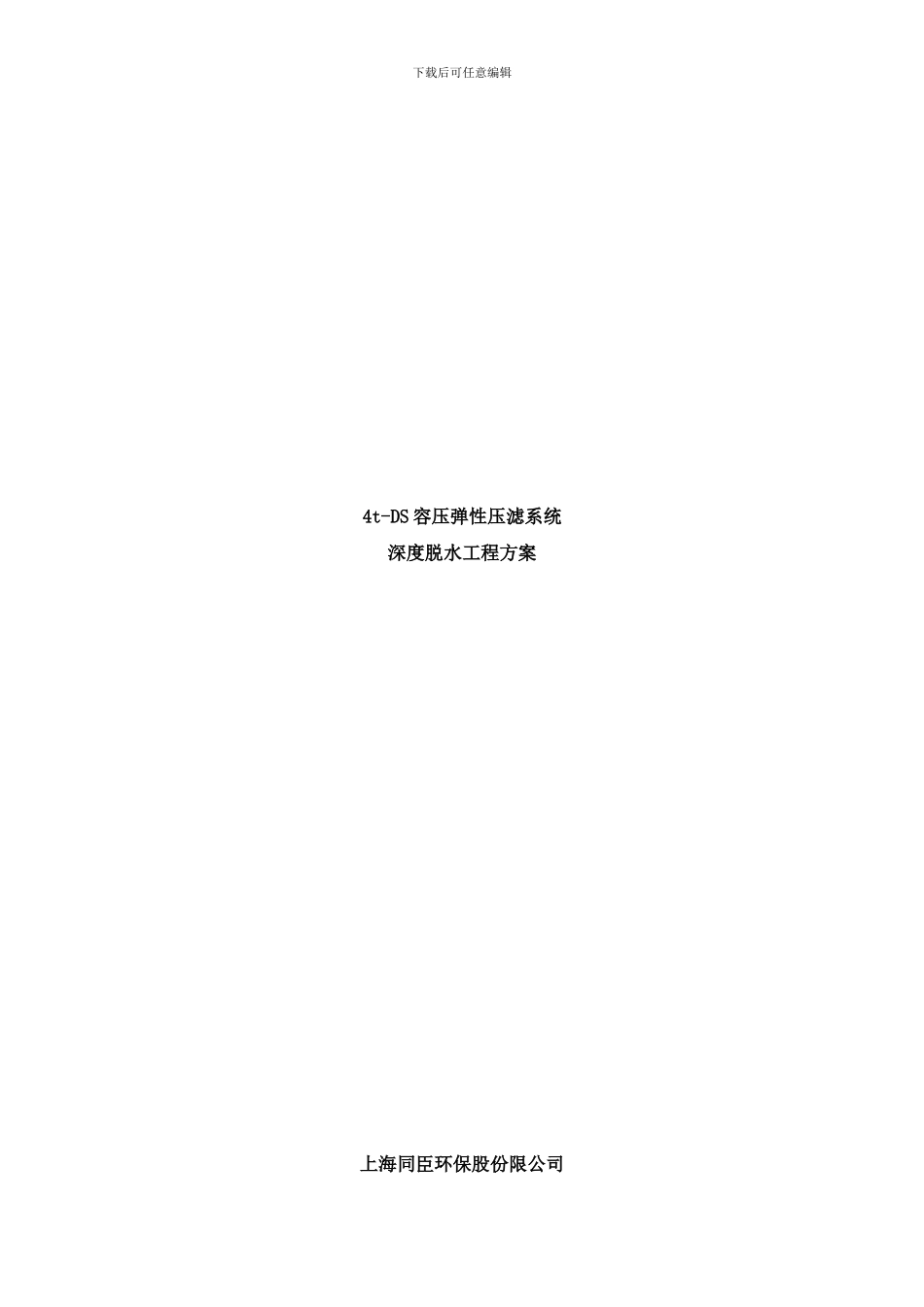

下载后可任意编辑4t-DS 容压弹性压滤系统深度脱水工程方案上海同臣环保股份限公司下载后可任意编辑二〇一二年十二月下载后可任意编辑一、项目概述1．处理对象: XXXX 污水处理厂污泥2．污泥性质: 含水率约 99%3．处理规模: 4t-DS/d, 4．工作时间: 20h/d5．处理目标: 为达到污泥减量化、 资源化的目的及满足最终处理的条件要求, 本方案设计经过调理压滤脱水将污泥的含水率降至 6 0% 以下 , 便于后续 资源化处理。二、 工艺流程 污泥泵 转子泵图 1 污泥深度脱水工艺流程图污泥深度脱水的工艺流程如图 1, 处理的核心是经过工程设施和手段, 将原生污泥经叠螺式污泥浓缩系统浓缩后, 在污泥破壁反应器中与镁系胶凝调理剂快速有效地混合均匀, 使出料污泥达到改性要求, 然后将混合物泵入容压弹性压滤系统, 经过压滤进行深度脱水, 使污泥含水率降至 60%以下, 以便于后续干化或资源化利用。 三、 核心工艺技术本工艺方案中的核心技术包括三个方面, 叠螺式污泥浓缩系统、 镁系胶凝污泥破壁技术和容压弹性压滤系统。叠螺式浓缩机堆置存放( 60%) 反应罐( 90%) 容压弹性板框压滤机储泥池( 污 泥 含 水 率99%) PAM 絮凝剂后续处理调理剂下载后可任意编辑1．叠螺式污泥浓缩系统叠螺式浓缩系统包括污泥泵、 叠螺式浓缩机、 絮凝剂加药系统等。其核心设备为叠螺式污泥浓缩机, 叠螺式污泥浓缩机集全自动控制柜、 絮凝调质槽、 污泥浓缩本体及集液槽于一体, 可在全自动运行的条件下, 实现高效絮凝, 并连续完成污泥浓缩工作, 最终将收集的滤液回流或排放。叠螺式污泥浓缩机工作原理为: 当螺旋推动轴转动时, 设在螺旋轴外围的多重固定叠片及活动叠片相对移动, 在重力和腔体的挤压作用下, 水从相对移动的叠片间隙中滤出, 实现快速浓缩。螺旋轴的旋转, 推动活动叠片不断转动, 设备依靠固定叠片和活动叠片之间的移动实现连续的自清洗过程, 从而巧妙地避开了堵塞问题。叠螺式污泥浓缩系统可直接处理低浓度污泥, 无需建设浓缩池, 减少基建投资和占地, 而且可防止二沉池污泥造成的恶臭和磷释放。本系统具有可无人值守连续运行、 无堵塞自清洗、 处理量大且、 节能节水等特点。2．镁系胶凝污泥破壁技术污泥调理剂的原理主要是利用其中活性成分与污泥中水分及部分化学物质发生快速胶凝反应, 在污泥体中快速形成骨架结构, 同时促进胞内水释放及污泥微颗粒团聚, 彻底改变污泥高持水性的性质, 促进泥水分...
