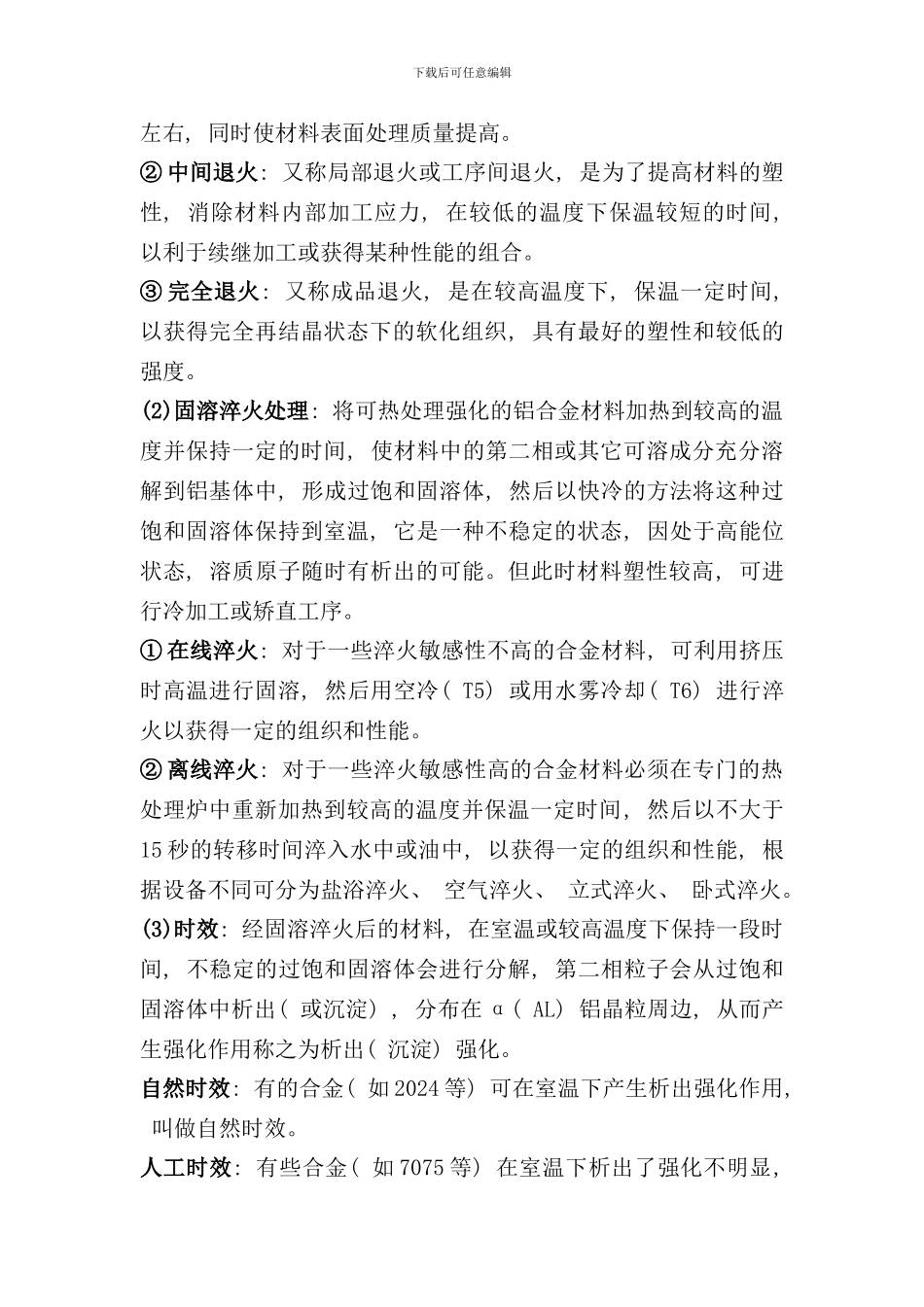

下载后可任意编辑1. 铝及铝合金热处理工艺1.1 铝及铝合金热处理的作用将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。1.2 铝及铝合金热处理的主要方法及其基本作用原理1.2.1 铝及铝合金热处理的分类( 见图 1) 图 1 铝及铝合金热处理分类1.2.2 铝及铝合金热处理基本作用原理(1) 退火: 产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。经过原子扩散、 迁移, 使之组织更加均匀、 稳定、 , 内应力消除, 可大大提高材料的塑性, 但强度会降低。① 铸锭均匀化退火: 在高温下长期保温, 然后以一定速度( 高、 中、 低、 慢) 冷却, 使铸锭化学成分、 组织与性能均匀化, 可提高材料塑性 20%左右, 降低挤压力 20%左右, 提高挤压速度 15%铝及铝合金热处理回归均匀化退火退火成 品 退火中 间 退火过时效欠时效自 然 时效人 工 时效多 级 时效时效固 溶 淬火离 线 淬火在 线 淬火一 次 淬火阶 段 淬火立 式 淬火卧 式 淬火下载后可任意编辑左右, 同时使材料表面处理质量提高。 ② 中间退火: 又称局部退火或工序间退火, 是为了提高材料的塑性, 消除材料内部加工应力, 在较低的温度下保温较短的时间, 以利于续继加工或获得某种性能的组合。③ 完全退火: 又称成品退火, 是在较高温度下, 保温一定时间, 以获得完全再结晶状态下的软化组织, 具有最好的塑性和较低的强度。(2)固溶淬火处理: 将可热处理强化的铝合金材料加热到较高的温度并保持一定的时间, 使材料中的第二相或其它可溶成分充分溶解到铝基体中, 形成过饱和固溶体, 然后以快冷的方法将这种过饱和固溶体保持到室温, 它是一种不稳定的状态, 因处于高能位状态, 溶质原子随时有析出的可能。但此时材料塑性较高, 可进行冷加工或矫直工序。① 在线淬火: 对于一些淬火敏感性不高的合金材料, 可利用挤压时高温进行固溶, 然后用空冷( T5) 或用水雾冷却( T6) 进行淬火以获得一定的组织和性能。② 离线淬火: 对于一些淬火敏感性高的合金材料必须在专门的热处理炉中重新加热到较高的温度并保温一定时间, 然后以不大于15 秒的转移时间淬入水中或油中, 以获得一定的组织和性能, 根据设备不同可分为盐浴淬火、 空气淬火、 立式淬火、 卧式淬火。(3)时效: 经固溶淬火后的材料, 在室温或较高温度下保持一段时间, 不稳定的过饱和固溶体会进行分解, 第二相粒子会从过饱...
