铝合金条板吊顶施工方案

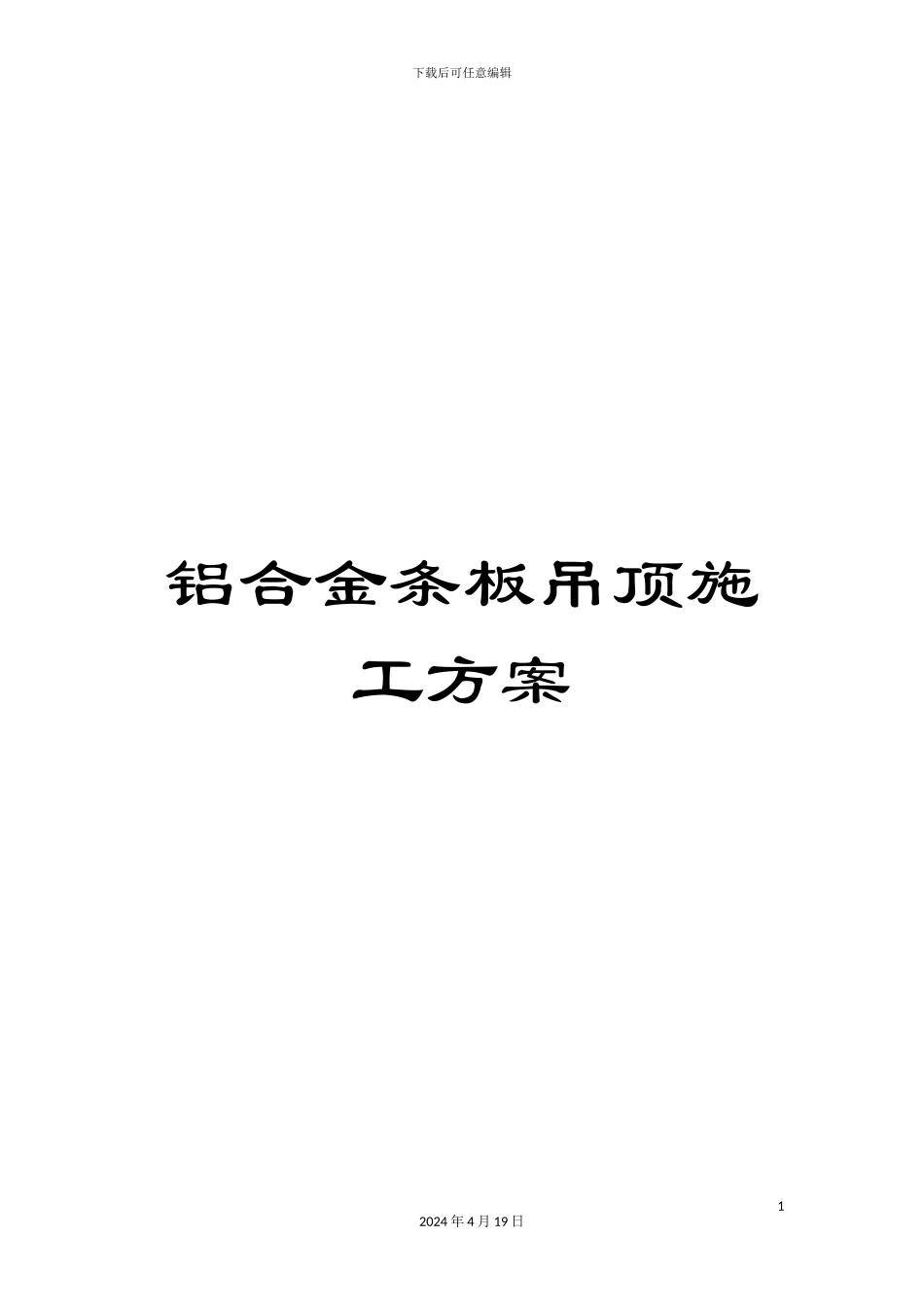

铝合金条板吊顶施工方案_第1页
1/16

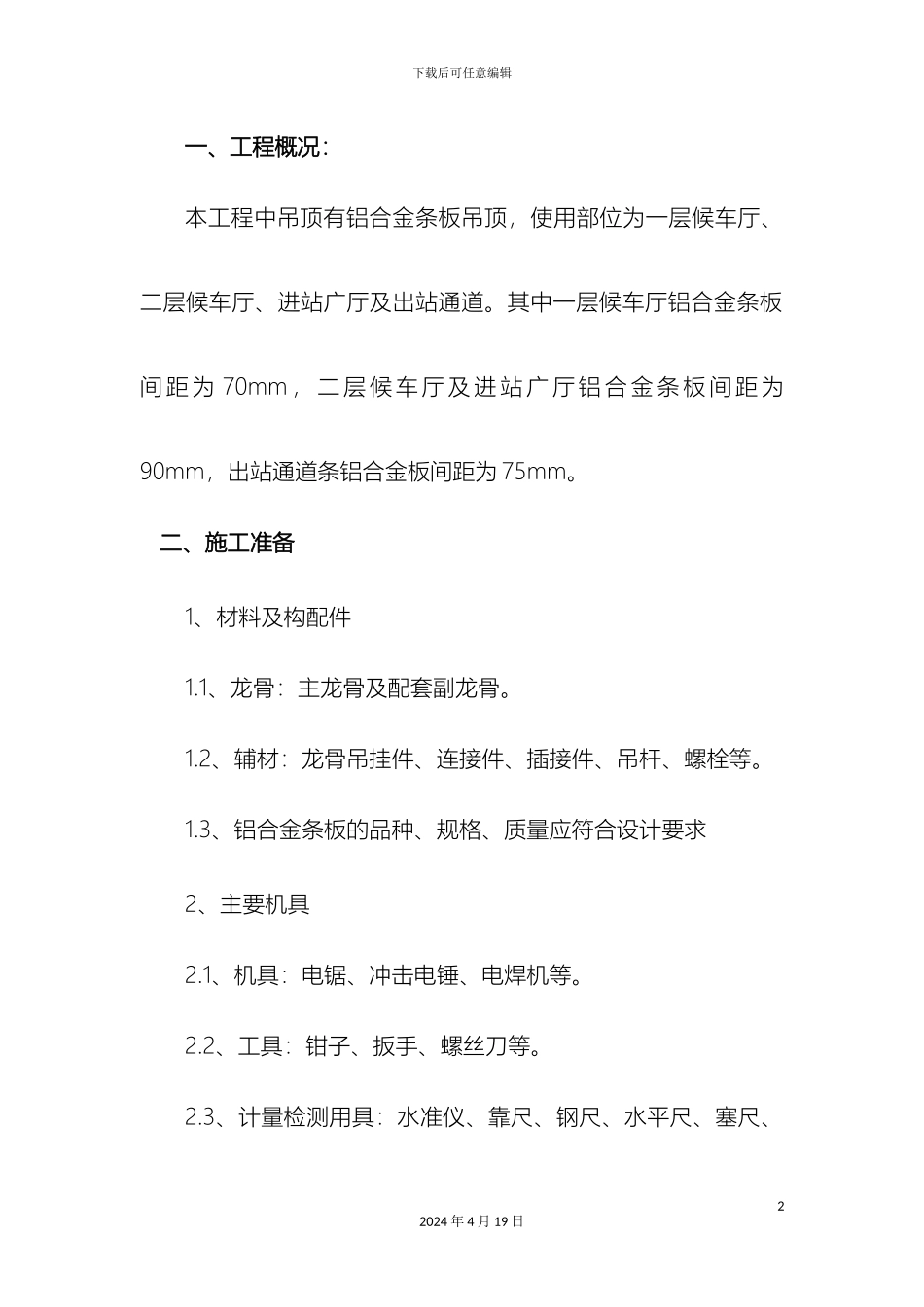

铝合金条板吊顶施工方案_第2页
2/16

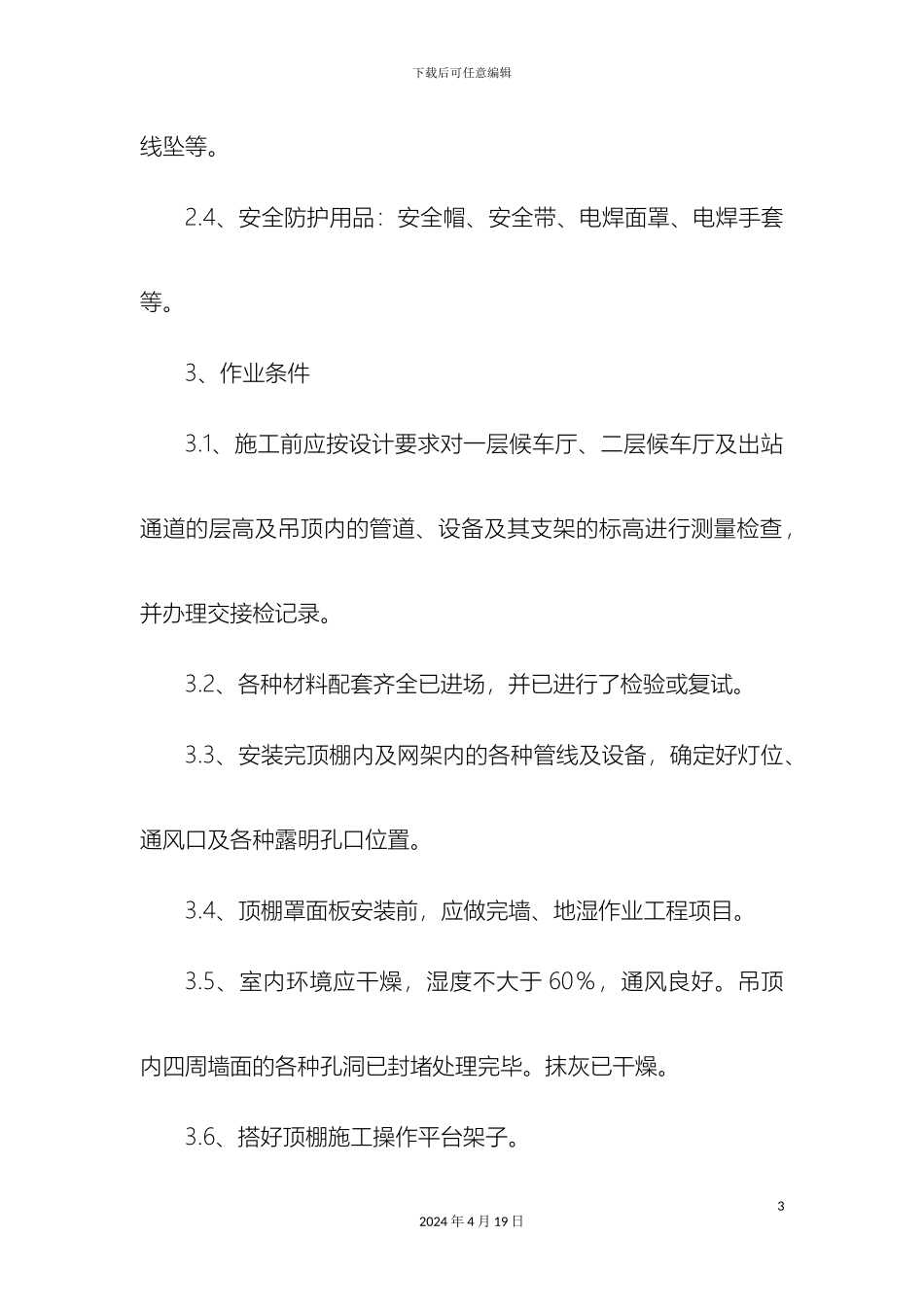

铝合金条板吊顶施工方案_第3页
3/16
下载后可任意编辑铝合金条板吊顶施工方案12024 年 4 月 19 日下载后可任意编辑一、工程概况:本工程中吊顶有铝合金条板吊顶,使用部位为一层候车厅、二层候车厅、进站广厅及出站通道。其中一层候车厅铝合金条板间 距 为 70mm , 二 层 候 车 厅 及 进 站 广 厅 铝 合 金 条 板 间 距 为90mm,出站通道条铝合金板间距为 75mm。 二、施工准备1、材料及构配件1.1、龙骨:主龙骨及配套副龙骨。1.2、辅材:龙骨吊挂件、连接件、插接件、吊杆、螺栓等。1.3、铝合金条板的品种、规格、质量应符合设计要求2、主要机具2.1、机具:电锯、冲击电锤、电焊机等。 2.2、工具:钳子、扳手、螺丝刀等。2.3、计量检测用具:水准仪、靠尺、钢尺、水平尺、塞尺、22024 年 4 月 19 日下载后可任意编辑线坠等。2.4、安全防护用品:安全帽、安全带、电焊面罩、电焊手套等。3、作业条件3.1、施工前应按设计要求对一层候车厅、二层候车厅及出站通道的层高及吊顶内的管道、设备及其支架的标高进行测量检查,并办理交接检记录。3.2、各种材料配套齐全已进场,并已进行了检验或复试。3.3、安装完顶棚内及网架内的各种管线及设备,确定好灯位、通风口及各种露明孔口位置。3.4、顶棚罩面板安装前,应做完墙、地湿作业工程项目。3.5、室内环境应干燥,湿度不大于 60%,通风良好。吊顶内四周墙面的各种孔洞已封堵处理完毕。抹灰已干燥。3.6、搭好顶棚施工操作平台架子。32024 年 4 月 19 日下载后可任意编辑3.7、施工现场所需的临时用水、用电、各种工机具准备就绪。三、操作工艺1、工艺流程 测量放线 → 安装吊杆 → 安装边龙骨及主龙骨 → 安装次龙骨 → 安装配套龙骨 → 安装铝合金条板 → 安装收口条 → 调整 2、测量放线2.1、依据室内标高控制线,在房间内四周墙上量测出吊顶标高控制点(墙体较长时,间距 3~5m 设一控制点),然后用粉线沿墙上弹出吊顶标高控制线。2.2、划龙骨分档线:按设计要求的主、次龙骨间距布置,在已弹好的顶棚标高水平线上划龙骨分档线。3、安装吊杆42024 年 4 月 19 日下载后可任意编辑3.1、一层候车厅及出站通道经过用 L40*4 的角钢与吊顶主龙骨进行连接。吊杆两端套焊⊥30×30×3、长 30mm 的角码。角码的另一边钻孔,其孔径按固定吊杆的膨胀螺栓直径确定。制作好的吊杆应做防腐处理。二层候车厅及进站广厅的吊杆为 L30*3 的角钢,经过与网架球转接下来角钢进行焊接。3....
