银川滨河黄河大桥步履式顶推施工技术

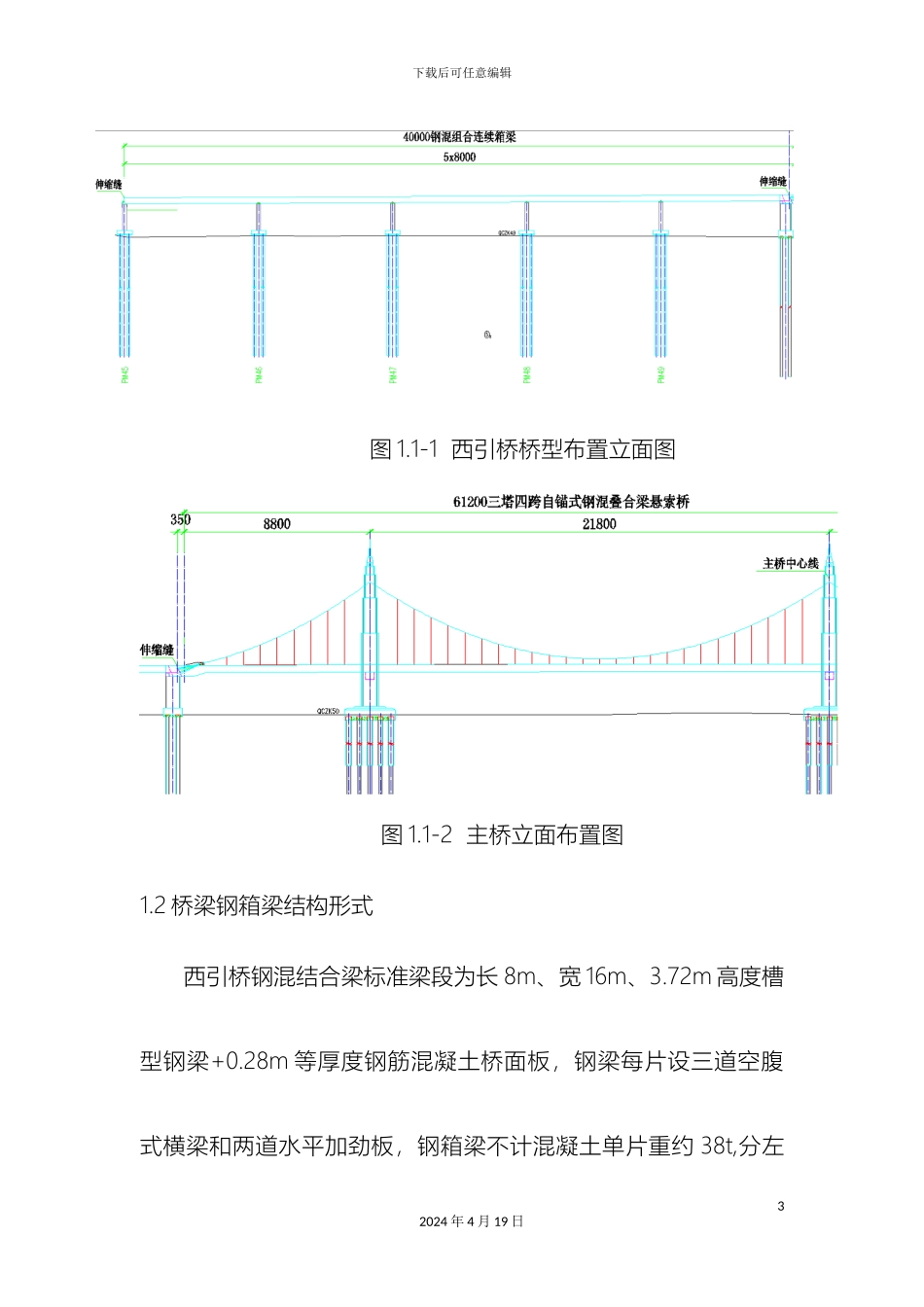

下载后可任意编辑银川滨河黄河大桥步履式顶推施工技术12024 年 4 月 19 日下载后可任意编辑银川滨河黄河大桥步履式顶推施工技术1 工程概况1.1 桥梁概况银川滨河黄河大桥处于银川主城区至宁东交通干线上，跨越滨河新区黄河两岸，是内陆开放型经济试验区的核心要道，大桥全长 1492m。其中西引桥长 400m，桥型布置为五跨 80m 的钢混组合连续钢箱梁，分左右两幅，平面处于 R=3285mm 水平曲线上,立面处于 0.5 下坡上，如图 1.1-1，箱梁均为标准梁段，单片梁长 8 米，宽 16 米，高 3.72m，重约 38t；主桥为自锚式悬索钢箱梁 桥 ， 在 平 面 上 位 于 直 线 上 ， 在 立 面 上 位 于R=59000m,T=295,E=0.737竖 曲 线 上 ， 主 桥 上 部 为（88+218+218+88）m 三塔四跨钢混叠合梁，如图 1.1-2，钢箱长分 10m、14m、16m、三种，梁宽 41.5 米，高约 3.6m,全桥总重7906t；东引桥为六跨 80m 钢混组合梁，钢梁机构形式与西引桥相同。22024 年 4 月 19 日下载后可任意编辑图 1.1-1 西引桥桥型布置立面图图 1.1-2 主桥立面布置图1.2 桥梁钢箱梁结构形式西引桥钢混结合梁标准梁段为长 8m、宽 16m、3.72m 高度槽型钢梁+0.28m 等厚度钢筋混凝土桥面板，钢梁每片设三道空腹式横梁和两道水平加劲板，钢箱梁不计混凝土单片重约 38t,分左32024 年 4 月 19 日下载后可任意编辑右两幅，全桥共 100 片， 钢箱梁结构形式如图 1.2-1。图 1.2-1 引桥钢箱梁标准梁段横段面图主桥钢梁钢箱长分 10m、14m、16m、三种，梁宽 41.5 米，高约 3.6m，典型梁段如图 1.2-2。 图 1.2-2 主桥箱梁断面图根据其梁段长度、钢板厚度等划分，钢加劲梁分为钢主缆锚固区梁段、A、B、C、D、E、共 6 种类型。42024 年 4 月 19 日下载后可任意编辑2 施工方案2.1 西引桥梁段运输起吊 西引桥钢箱梁较轻，且起吊高度约为 15 米，现场场地和起到作业范围和幅度满足吊车作业条件，因此能够进行箱梁板单元焊接加工的同时进行引桥侧 PM44—PM45 之间场地的硬化处理。板单元加工成单片箱梁以后，利用履带吊将箱梁吊装到拼装平台台架上。2.2 主桥钢箱梁吊装根据现场实际情况和以往类似施工经验，主桥钢箱梁能够经过驳船将钢箱梁运输到栈桥侧，或经过运梁小车将单片箱梁运输到提升门架正下方，再经过在主桥永久墩 PM53—PM54 之间靠PM53 侧搭设主桥箱梁提升门架。为了便于箱梁的节段拼装焊接，吊装...
