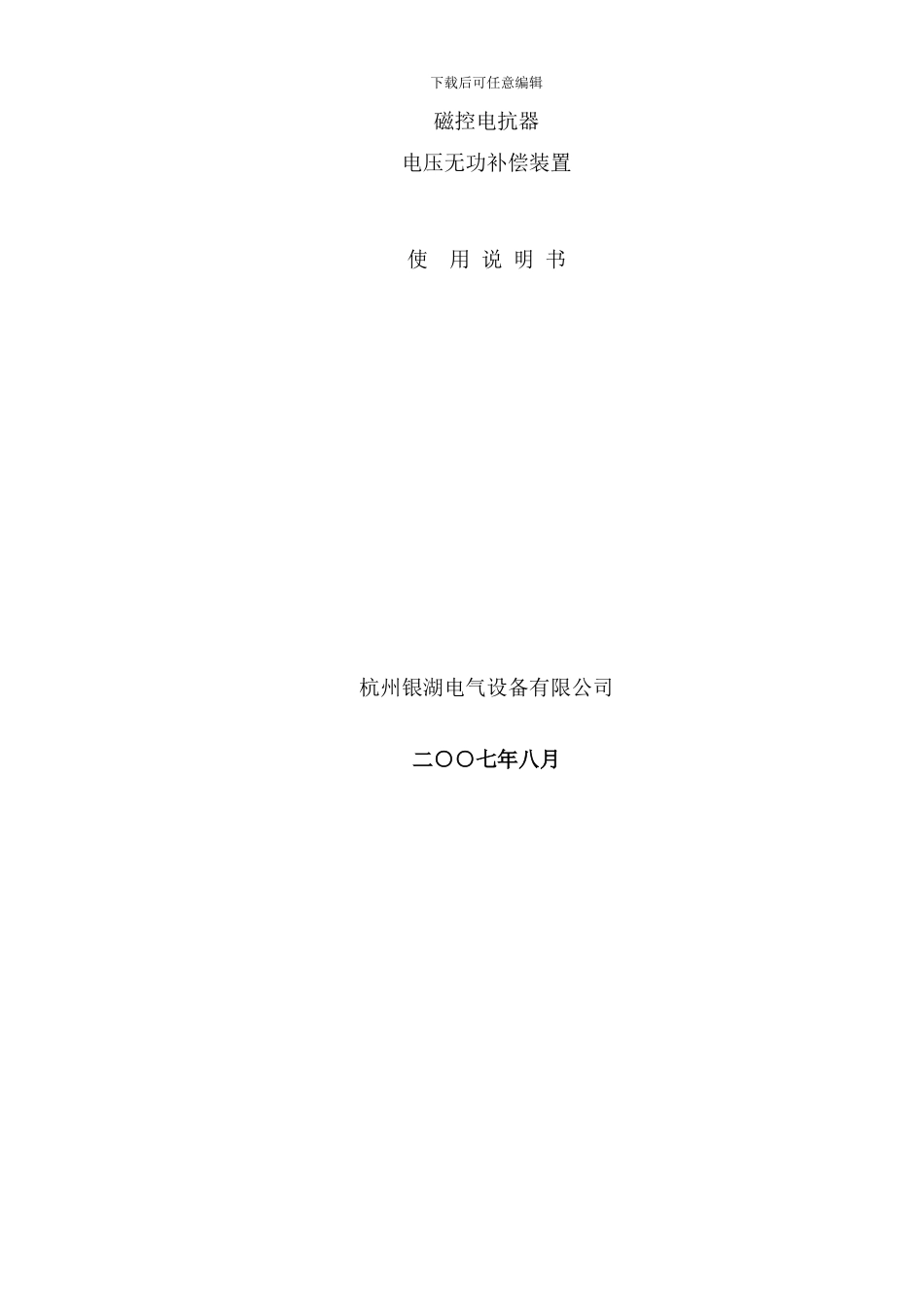

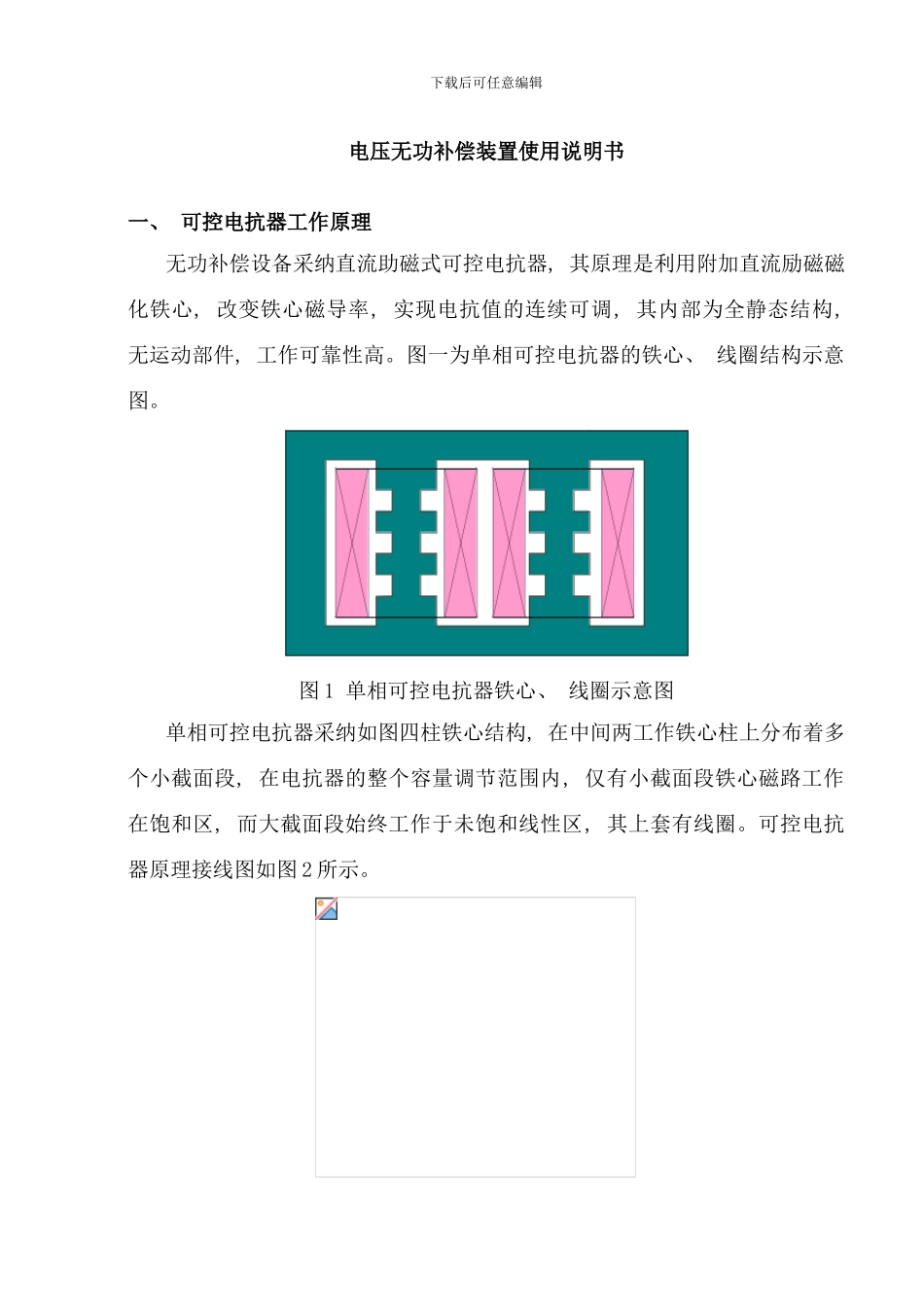

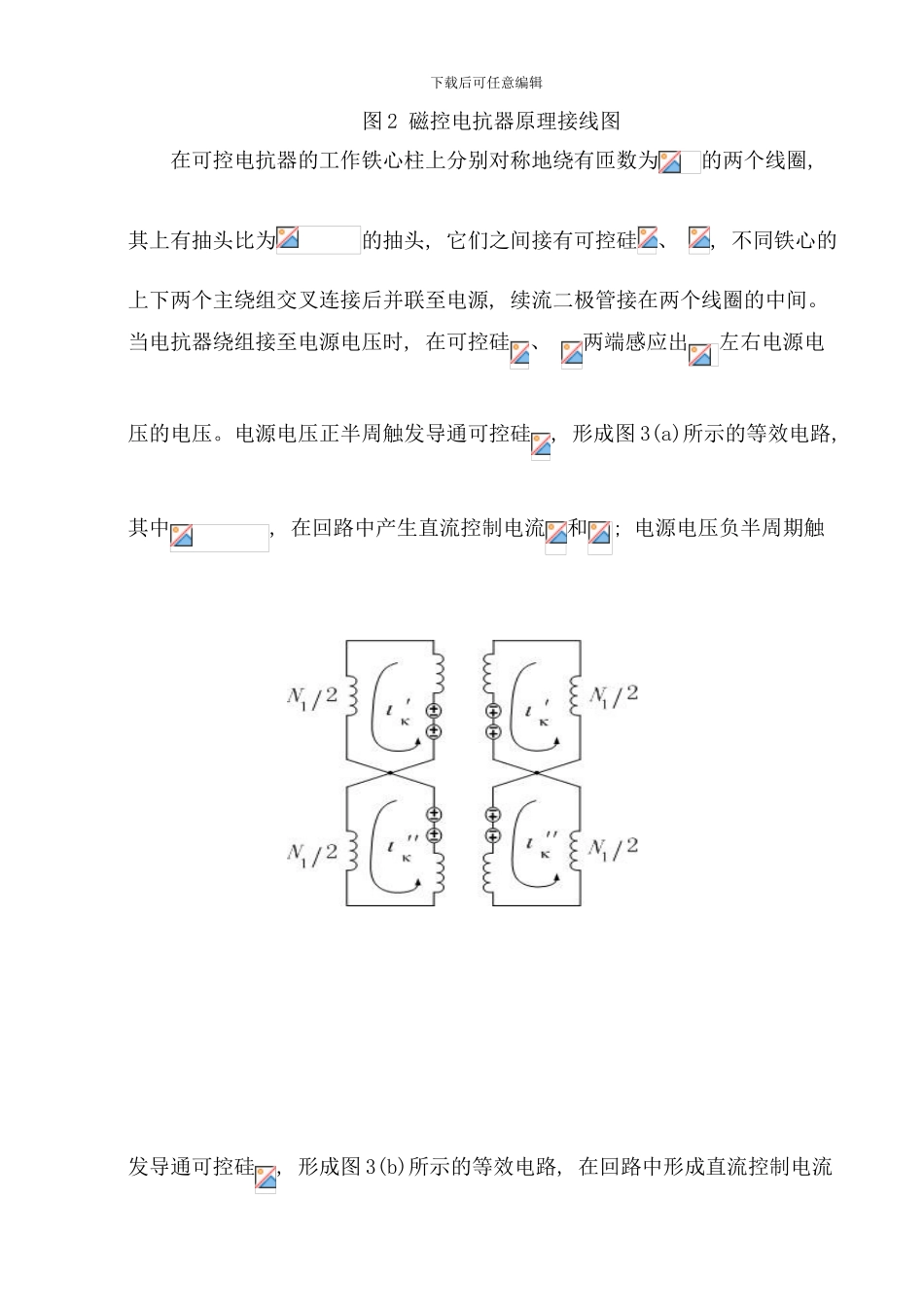

下载后可任意编辑磁控电抗器电压无功补偿装置使 用 说 明 书杭州银湖电气设备有限公司二○○七年八月下载后可任意编辑电压无功补偿装置使用说明书一、 可控电抗器工作原理无功补偿设备采纳直流助磁式可控电抗器, 其原理是利用附加直流励磁磁化铁心, 改变铁心磁导率, 实现电抗值的连续可调, 其内部为全静态结构, 无运动部件, 工作可靠性高。图一为单相可控电抗器的铁心、 线圈结构示意图。图 1 单相可控电抗器铁心、 线圈示意图单相可控电抗器采纳如图四柱铁心结构, 在中间两工作铁心柱上分布着多个小截面段, 在电抗器的整个容量调节范围内, 仅有小截面段铁心磁路工作在饱和区, 而大截面段始终工作于未饱和线性区, 其上套有线圈。可控电抗器原理接线图如图 2 所示。下载后可任意编辑图 2 磁控电抗器原理接线图在可控电抗器的工作铁心柱上分别对称地绕有匝数为的两个线圈, 其上有抽头比为的抽头, 它们之间接有可控硅、 , 不同铁心的上下两个主绕组交叉连接后并联至电源, 续流二极管接在两个线圈的中间。当电抗器绕组接至电源电压时, 在可控硅、 两端感应出左右电源电压的电压。电源电压正半周触发导通可控硅, 形成图 3(a)所示的等效电路, 其中, 在回路中产生直流控制电流和; 电源电压负半周期触发导通可控硅, 形成图 3(b)所示的等效电路, 在回路中形成直流控制电流下载后可任意编辑和。一个工频周期轮流导通和, 产生的直流控制电流和, 使电抗器工作铁心饱和, 输出电流增加。可控电抗器输出电流大小取决于晶闸管控制角, 越小, 产生的控制电流越强, 从而电抗器工作铁心磁饱和程度越高, 输出电流越大。因此, 改变晶闸管控制角, 可平滑调节电抗器容量。( a) 导通 ( b) 导通图 3 晶闸管导通等效电路二、 电压无功综合补偿系统连接图本自动跟踪电压无功自动补偿装置采纳固定电容器配合磁控电抗器的控制方式, 自动调节电抗器的输出容量, 使系统在电压满足要求的前题下, 动态跟踪调节磁控电抗器容量使系统的整体功率因数达到最优。图 4 为电压无功自动跟踪补偿装置总系统图, 三个单相可控电抗器分别接在 6kV( 或 35kV、 10kV) 相间, 组成三角形接线, 固定电容器也接于 6kV 相间, 图中省略未画。图 4 为电压无功自动跟踪补偿装置总系统图下载后可任意编辑功率因数的控制目标是 6kV 功率因数达到最优。电抗器控制器控制目标信号由 60kV 侧电压互感器 YH1 和 LH1 二次侧输入...
