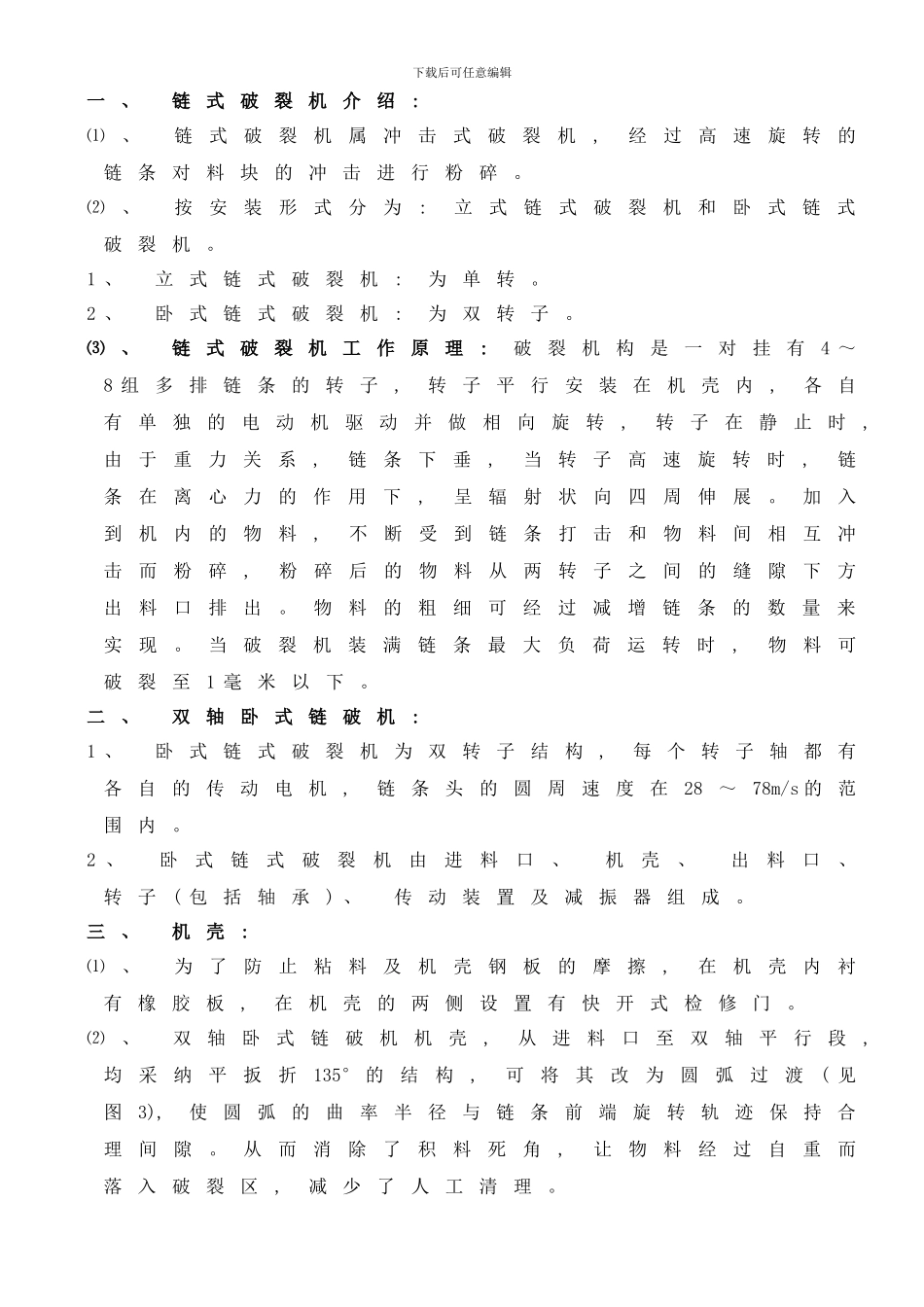

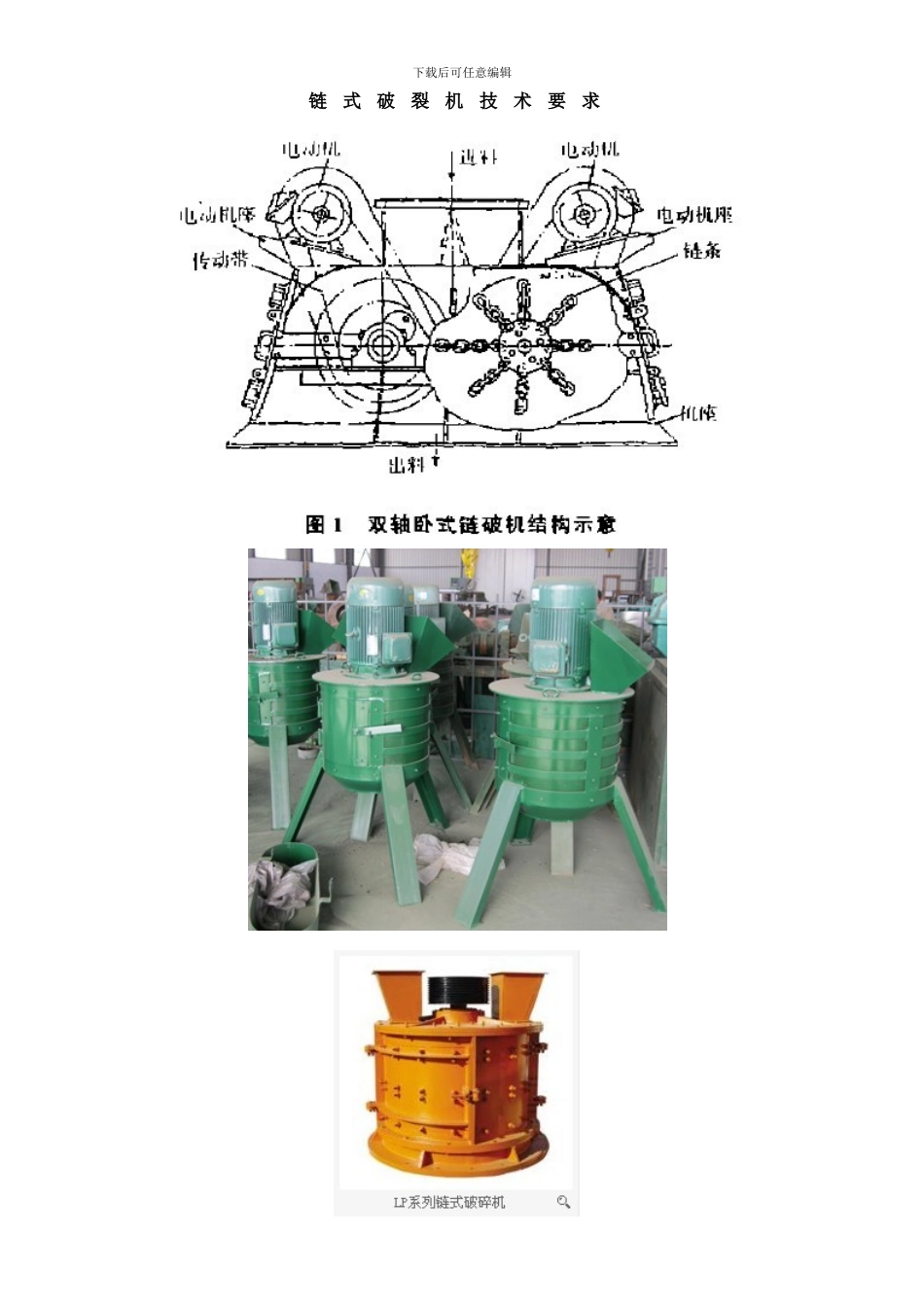

下载后可任意编辑链式破裂机技术要求下载后可任意编辑一、 链式破裂机介绍: ⑴、 链式破裂机属冲击式破裂机, 经过高速旋转的链条对料块的冲击进行粉碎。⑵、 按安装形式分为: 立式链式破裂机和卧式链式破裂机。1 、 立式链式破裂机: 为单转。2 、 卧式链式破裂机: 为双转子。⑶、 链式破裂机工作原理: 破裂机构是一对挂有4 ～8 组多排链条的转子, 转子平行安装在机壳内, 各自有单独的电动机驱动并做相向旋转, 转子在静止时, 由于重力关系, 链条下垂, 当转子高速旋转时, 链条在离心力的作用下, 呈辐射状向四周伸展。加入到机内的物料, 不断受到链条打击和物料间相互冲击而粉碎, 粉碎后的物料从两转子之间的缝隙下方出料口排出。物料的粗细可经过减增链条的数量来实现。当破裂机装满链条最大负荷运转时, 物料可破裂至1 毫米以下。二、 双轴卧式链破机: 1 、 卧式链式破裂机为双转子结构, 每个转子轴都有各自的传动电机, 链条头的圆周速度在28～78m/s 的范围内。2 、 卧式链式破裂机由进料口、 机壳、 出料口、 转子( 包括轴承) 、 传动装置及减振器组成。三、 机壳: ⑴、 为了防止粘料及机壳钢板的摩擦, 在机壳内衬有橡胶板, 在机壳的两侧设置有快开式检修门。⑵、 双轴卧式链破机机壳, 从进料口至双轴平行段, 均采纳平扳折135° 的结构, 可将其改为圆弧过渡( 见图3), 使圆弧的曲率半径与链条前端旋转轨迹保持合理间隙。从而消除了积料死角, 让物料经过自重而落入破裂区, 减少了人工清理。下载后可任意编辑⑶、 机壳、 传动装置安装在一个型钢制成的底座上, 底座下部安装减振器并与基础相连。⑷、 该设备应安装在水平的混凝土基础上, 用地脚螺栓固定。⑸、 安装时应注意机壳与水平的垂直。⑹、 安装后检查各部位螺栓有无松动及主机仓门是否紧固如有请进行紧固。⑺、 按设备的动力配置电源线和控制开关。⑻、 检查完毕, 进行空负荷试车, 试车正常即可进行生产。四、 转子( 链条、 主轴、 轴承等): ⑴、 链式破裂机的主要工作部件为带有密布的高硬度圆环链条的转子, 环链一端与转子相连, 环链的另一端安有耐磨钢制成的环链头。⑵、 我们在不改变链条整体结构的情况下, 把链条的首节改为高耐磨性、 耐冲击的锻造卸扣( 见图2), 只需拔去销钉, 就可快速换上已磨损的链条。更换速度快, 既节约了材料, 又提高了生产效率(>40 ％) 。下载后可任意编辑五、 链式破裂机...
