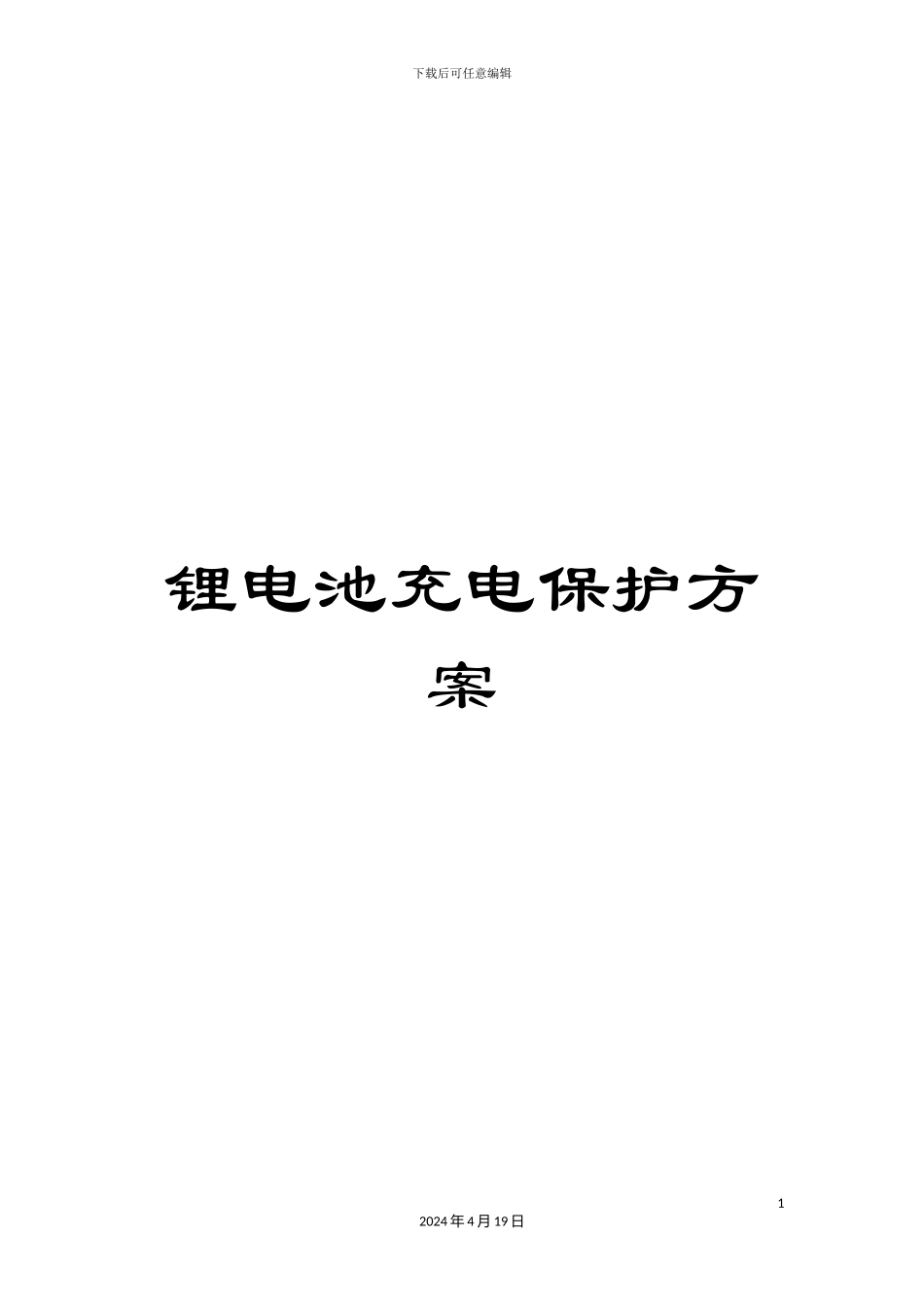

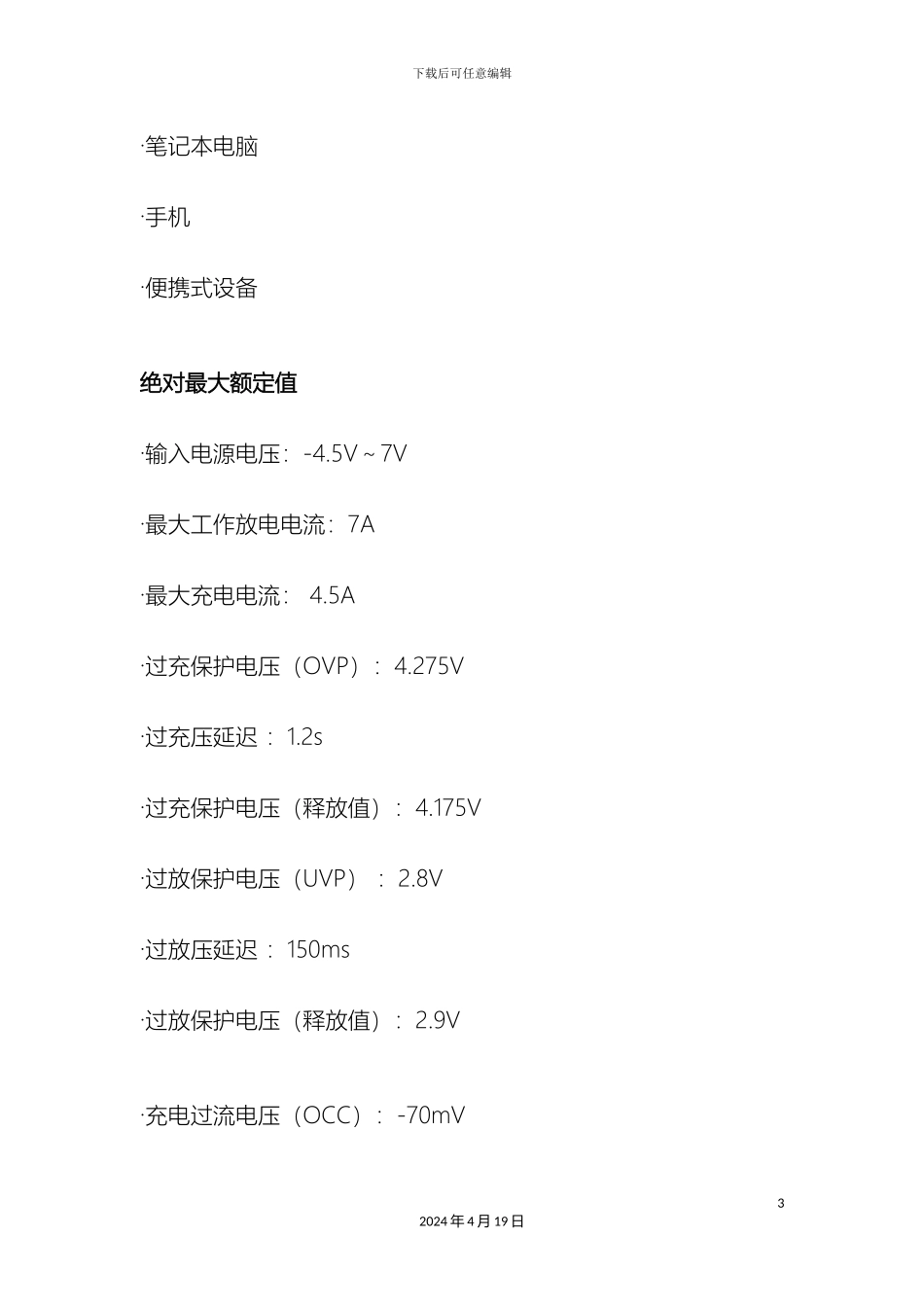

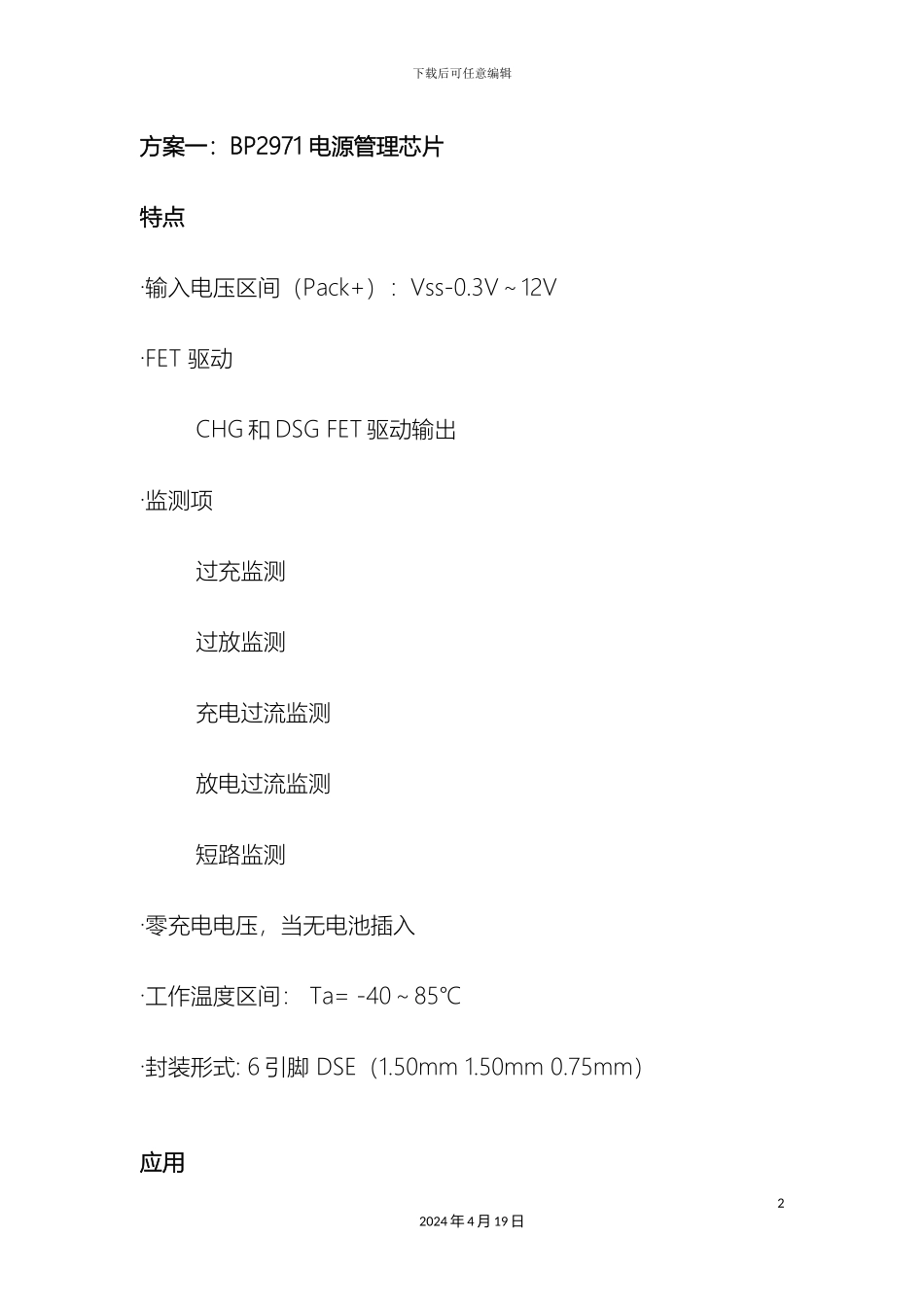

下载后可任意编辑锂电池充电保护方案12024 年 4 月 19 日下载后可任意编辑方案一：BP2971 电源管理芯片特点·输入电压区间（Pack+）：Vss-0.3V～12V·FET 驱动CHG 和 DSG FET 驱动输出·监测项过充监测过放监测充电过流监测放电过流监测短路监测·零充电电压，当无电池插入·工作温度区间： Ta= -40～85℃·封装形式: 6 引脚 DSE（1.50mm 1.50mm 0.75mm）应用22024 年 4 月 19 日下载后可任意编辑·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压：-4.5V～7V·最大工作放电电流：7A·最大充电电流： 4.5A·过充保护电压（OVP）：4.275V·过充压延迟 ：1.2s·过充保护电压（释放值）：4.175V·过放保护电压（UVP） ：2.8V·过放压延迟 ：150ms·过放保护电压（释放值）：2.9V·充电过流电压（OCC）：-70mV32024 年 4 月 19 日下载后可任意编辑·充电过流延迟：9ms·放电过流电压（OCD）：100mV·放电过流延迟：18ms·负载短路电压：500mV·负载短路监测延迟：250us·负载短路电压（释放值）：1V典型应用及原理图图 1：BP2971 应用原理图引脚功能42024 年 4 月 19 日下载后可任意编辑NC（引脚 1）：无用引脚。COUT（引脚 2）：充电 FET 驱动。此引脚从高电平变为低电平，当过充电压被 V-引脚所监测到DOUT（引脚 3）：放电 FET 驱动。此引脚从高电平变为低电平，当过放电压被 V-引脚所监测到VSS (引脚 4)：负电池链接端。此引脚用于电池负极的接地参考电压BAT（引脚 5）：正电池连接端。将电池的正端连接到此管脚。并用 0.1uF 的输入电容接地。V-（引脚 6）：电压监测点。此引脚用于监测故障电压，例如过52024 年 4 月 19 日下载后可任意编辑冲，过放，过流以及短路电压。芯片功能原理图芯片功能性模式监测参数参数可变（选）区间VOVP 过充监测电压3.85V～4.60V 50mV stepsVUVP 过放监测电压2.00V～2.80V 50mV steps62024 年 4 月 19 日下载后可任意编辑VOCD 放电过流监测电压90mV～200mV 5mV stepsVOCC 充电过流监测电压-45mV～-155mV 5mV stepsVSCC 短路监测电压300mV，400mV，500mV，600mVTOVPD 过充监测延迟0.25s，1.00s，1.25s，4.50sTUVPD 过放监测延迟20ms，96ms，125ms，144msTOCDD 放电过流监测延迟8ms，16ms，20ms，48msTOCCD 充电过流监测延迟4ms，6ms，8ms，16msTSCCD 短路监测延迟250us（定值）正常工作：该芯片同时检引脚 5（BAT）引...
