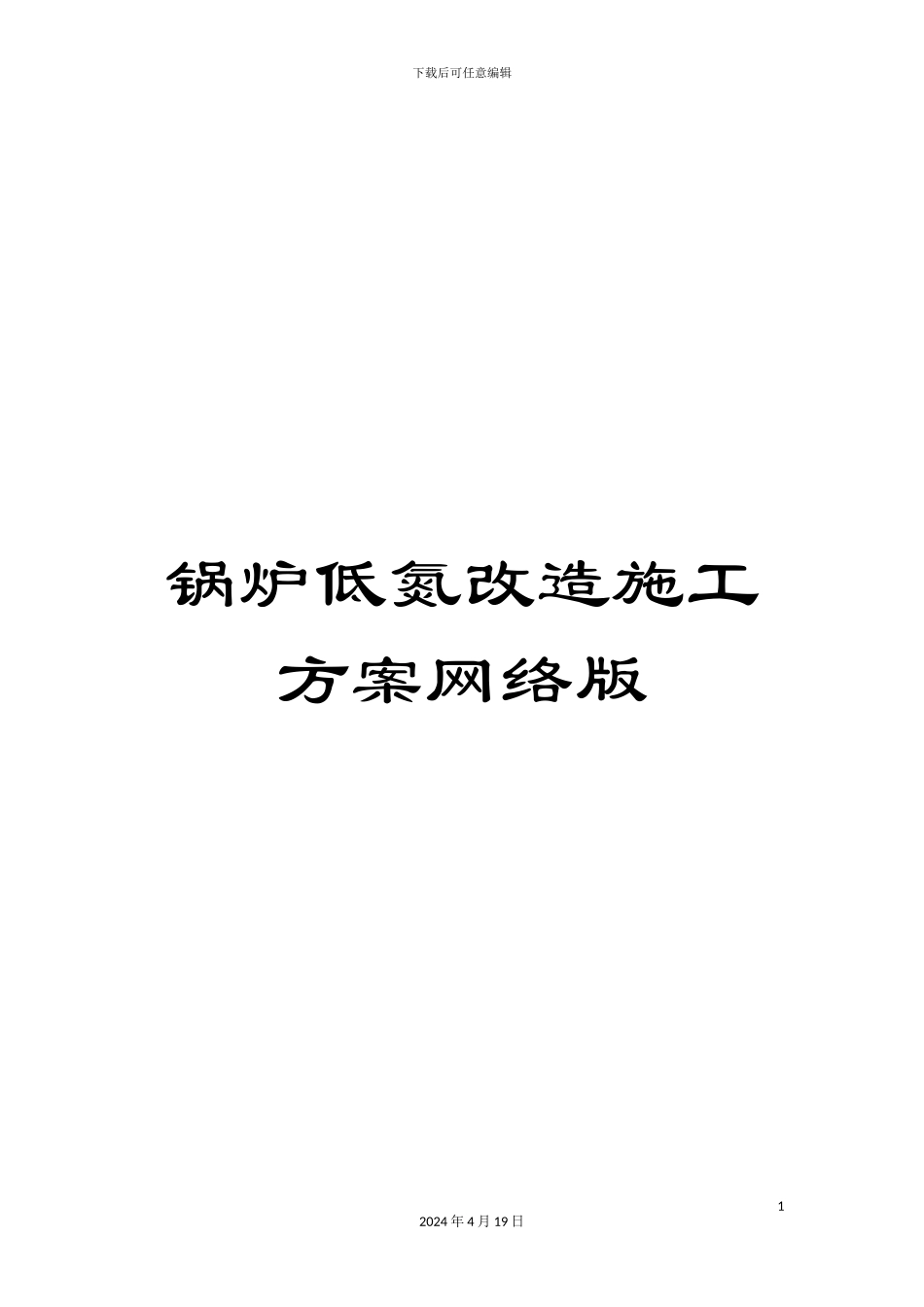

锅炉低氮改造施工方案网络版

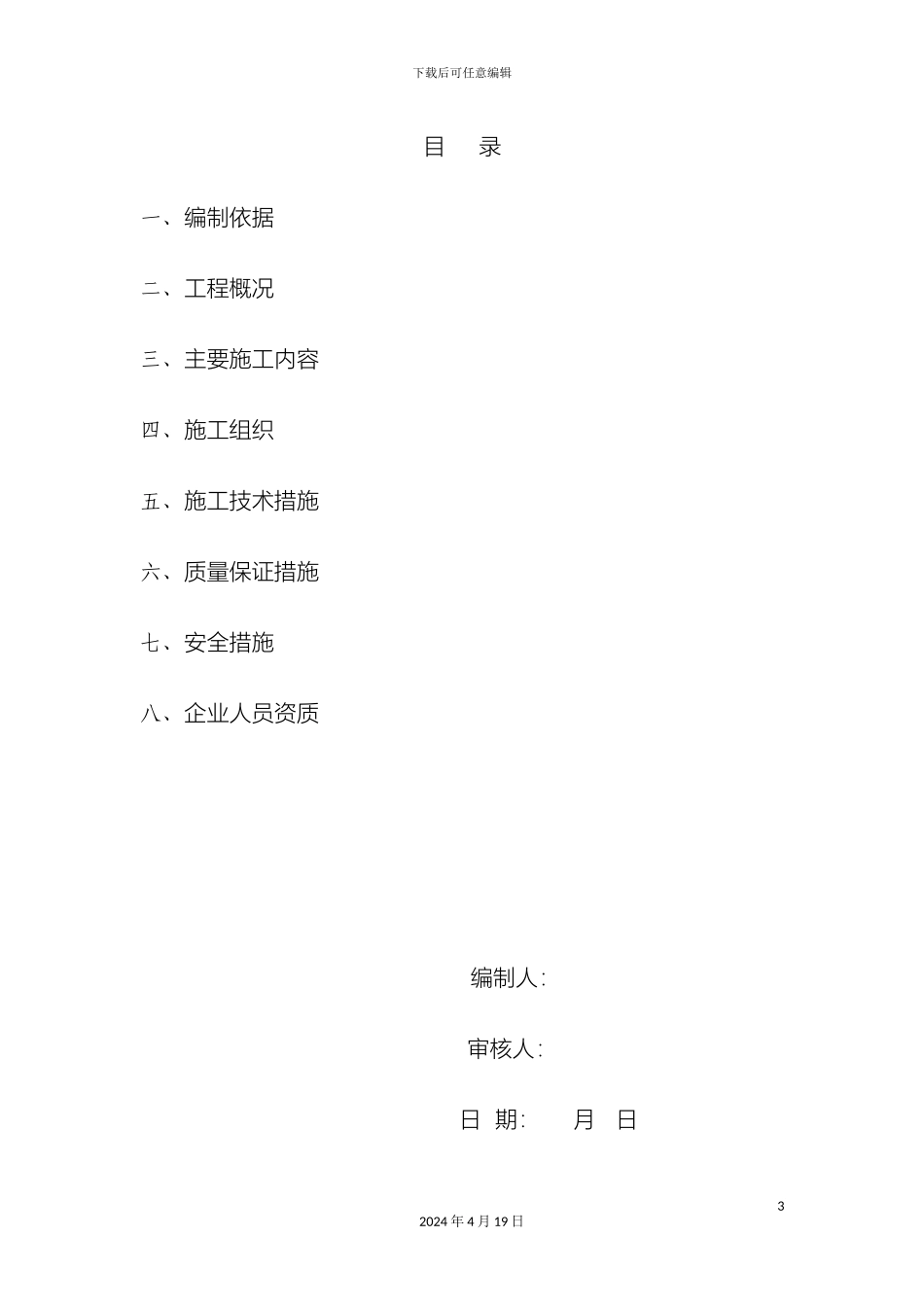

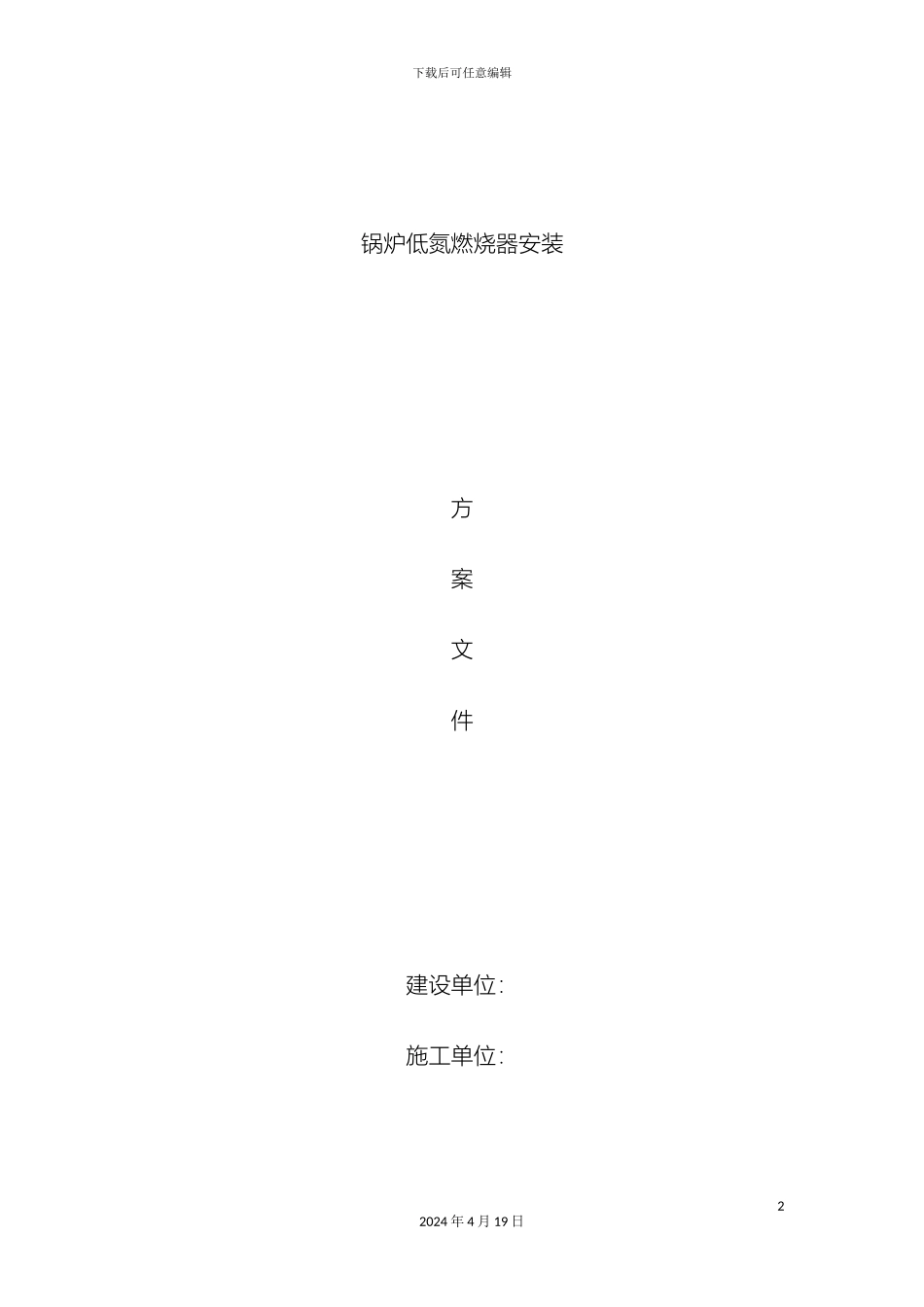

下载后可任意编辑锅炉低氮改造施工方案网络版12024 年 4 月 19 日下载后可任意编辑锅炉低氮燃烧器安装方案文件建设单位：施工单位：22024 年 4 月 19 日下载后可任意编辑目 录一、编制依据二、工程概况三、主要施工内容四、施工组织五、施工技术措施六、质量保证措施七、安全措施八、企业人员资质 编制人： 审核人： 日 期： 月 日32024 年 4 月 19 日下载后可任意编辑42024 年 4 月 19 日下载后可任意编辑第一章 编制依据一、JB/T1613《锅炉受压元件焊接技术条件》；二、JB/T1612《锅炉水压试验技术条件》作为技术标准、质量要求。第二章 工程概况本工程位于北京市锅炉房。现场交通状况良好，现有水压、电力容量能够满足施工要求。现场锅炉设备情况如下表（详见后附锅炉低氮燃烧改造告知书）： 第三章 主要施工内容根据甲方要求和锅炉低氮改造要求，本工程主要施工内容有：提供全新原装进口设备并进行相关施工，满足甲方的各项要求，达到甲方的使用目的，达到烟气环保排放标准。（1）燃烧器选型及说明:将甲方原有 2.8MW 锅炉配置的旧燃烧器更换为德国欧科EKEVO7.3600 G FGR 型低氮电子比调燃烧器及其配套阀门组件。EKEVO7.3600 G FGR 是低氮燃烧器加烟气再循环技术，这种技术组合能够达到低于 30mg/m3 的 NOx 排放浓度，在稳定达到52024 年 4 月 19 日下载后可任意编辑《锅炉大气污染物排放标准》（DB11/139- ）中高污染燃料禁燃区内在用锅炉 4 月 1 日起执行的 80mg/m3 排放限值的基础上留有一定的富余，以防止运行不稳定造成 NOx 超标；采纳烟气再循环技术辅助低氮燃烧时，同样额定功率的锅炉炉膛尺寸要比常规锅炉适当放大，以保证 NOx 的控制效果。本项目为旧锅炉改造，鉴于旧锅炉的炉膛尺寸相对偏小，需适当降低锅炉的额定出力以确保 NOx 的控制效果。（2）燃烧器安装改造说明:2.1 锅炉燃烧器连接法兰改造：2.8MW 热水锅炉的燃烧器原有安装接口比 EKEVO7.3600 G FGR 型燃烧器所需接口要大，因此需要制作一块过渡安装法兰，安装法兰与锅炉原有旧法兰板满焊焊接连接，以达到连接稳固的目的。2.2 燃烧器燃烧头长度选择:根据不同的锅炉前炉墙的厚度，选用 EKEVO7.3600 G FGR 型燃烧器加长头，使燃烧器燃烧头伸入锅炉炉膛燃烧室之内，以保障燃烧时火焰完全在锅炉炉膛燃烧室内。2.3 燃烧器电气方面改造: EKEVO7.3600 G FGR 型燃烧器电机功率动力电源配线无需改口。控...
