锅炉受热面吊装方案

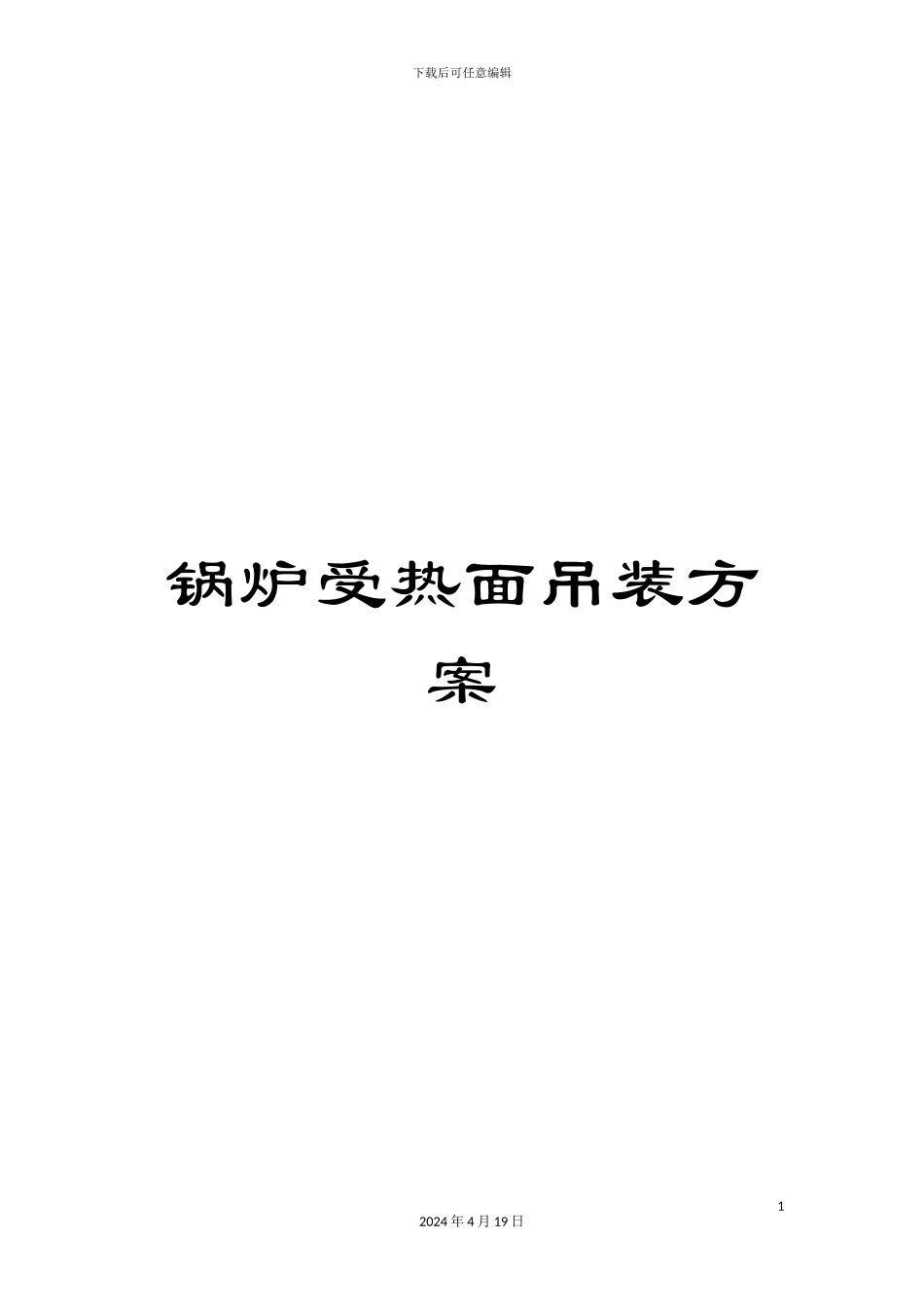

锅炉受热面吊装方案_第1页
1/20

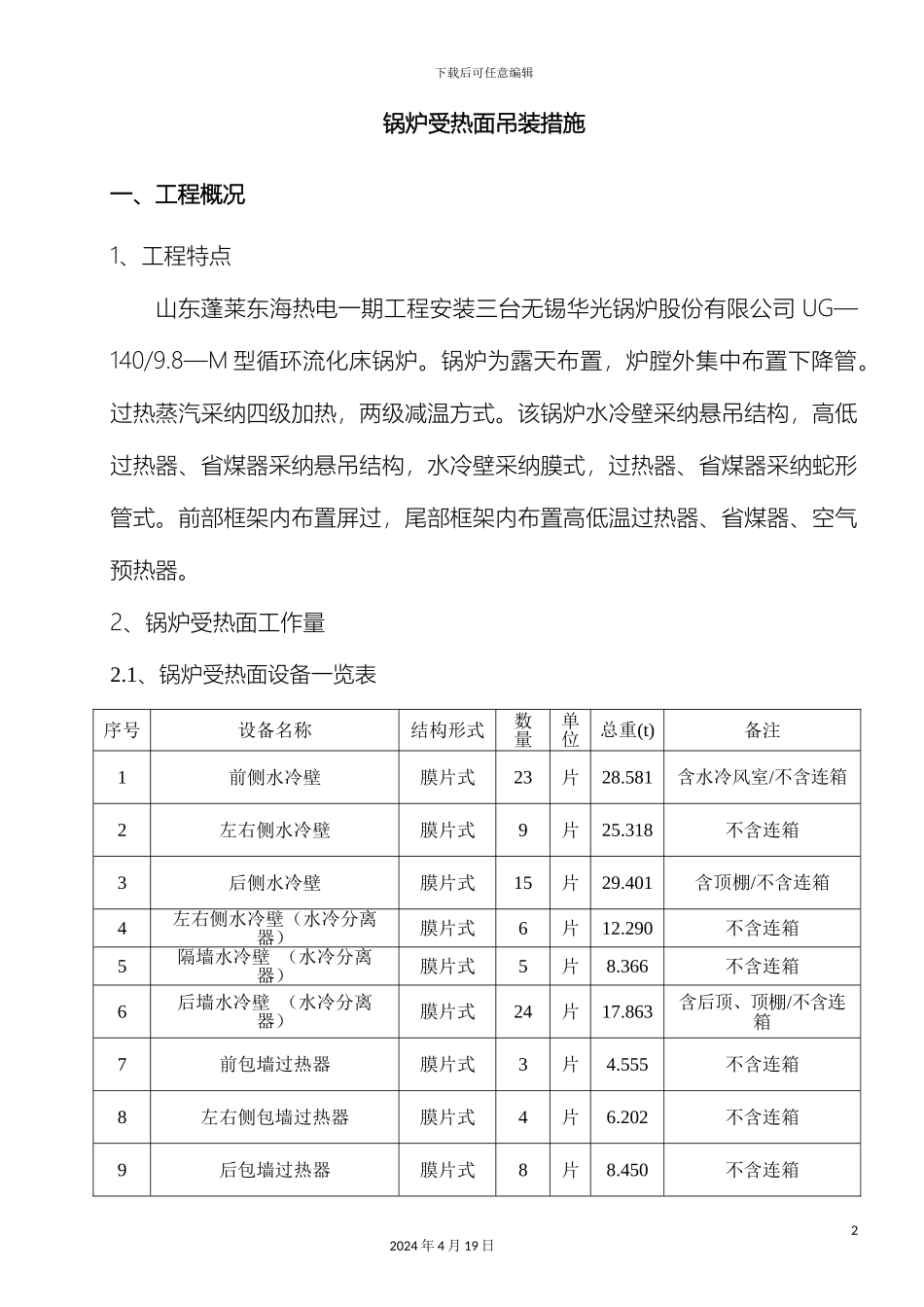

锅炉受热面吊装方案_第2页
2/20

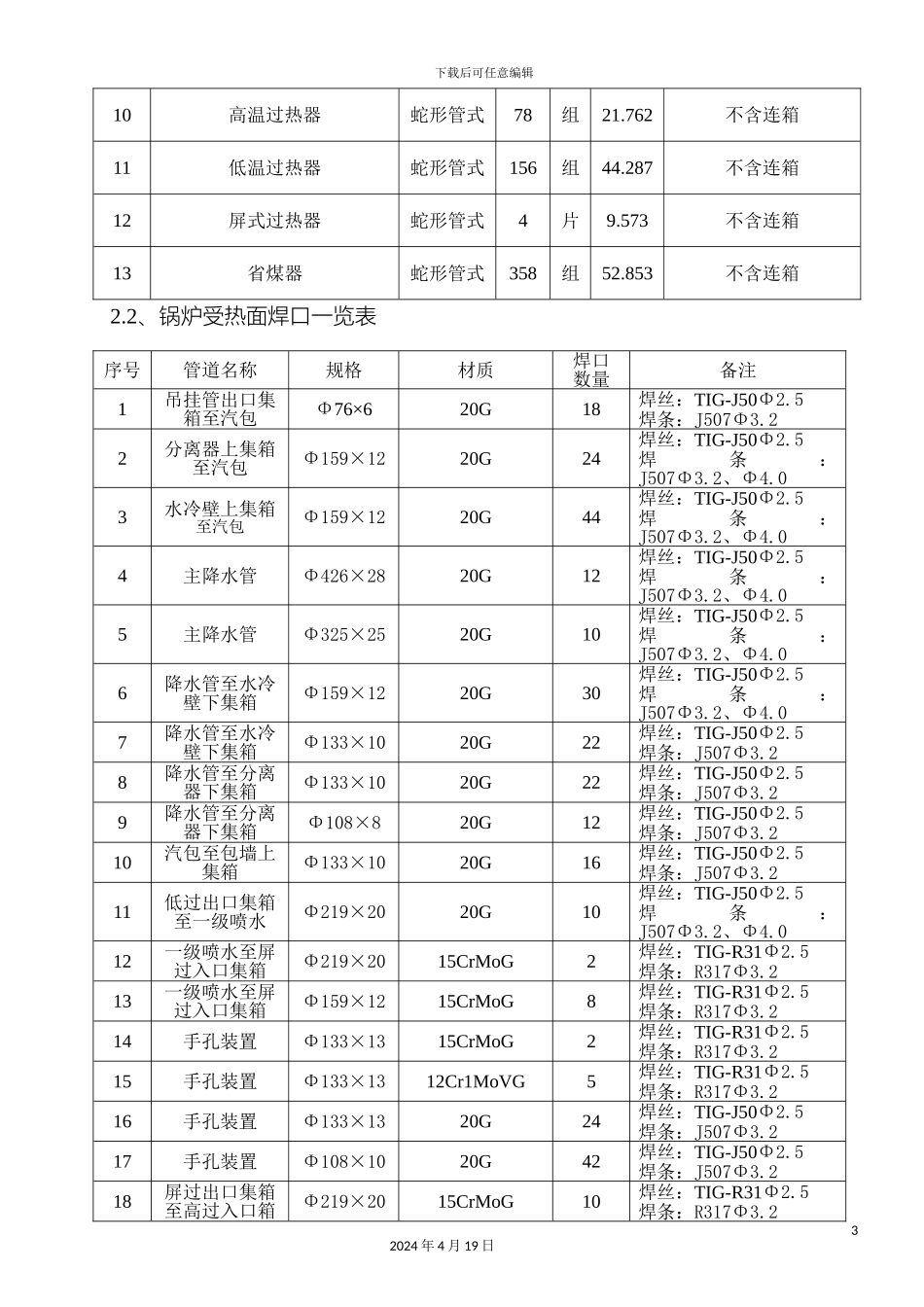

锅炉受热面吊装方案_第3页
3/20
下载后可任意编辑锅炉受热面吊装方案12024 年 4 月 19 日下载后可任意编辑锅炉受热面吊装措施一、工程概况1、工程特点山东蓬莱东海热电一期工程安装三台无锡华光锅炉股份有限公司 UG—140/9.8—M 型循环流化床锅炉。锅炉为露天布置,炉膛外集中布置下降管。过热蒸汽采纳四级加热,两级减温方式。该锅炉水冷壁采纳悬吊结构,高低过热器、省煤器采纳悬吊结构,水冷壁采纳膜式,过热器、省煤器采纳蛇形管式。前部框架内布置屏过,尾部框架内布置高低温过热器、省煤器、空气预热器。2、锅炉受热面工作量2.1、锅炉受热面设备一览表 序号设备名称结构形式数量单位总重(t)备注1前侧水冷壁膜片式23片28.581含水冷风室/不含连箱2左右侧水冷壁膜片式9片25.318不含连箱3后侧水冷壁膜片式15片29.401含顶棚/不含连箱4左右侧水冷壁(水冷分离器)膜片式6片12.290不含连箱5隔墙水冷壁 (水冷分离器)膜片式5片8.366不含连箱6后墙水冷壁 (水冷分离器)膜片式24片17.863含后顶、顶棚/不含连箱7前包墙过热器膜片式3片4.555不含连箱8左右侧包墙过热器膜片式4片6.202不含连箱9后包墙过热器膜片式8片8.450不含连箱22024 年 4 月 19 日下载后可任意编辑10高温过热器蛇形管式78组21.762不含连箱11低温过热器蛇形管式156组44.287不含连箱12屏式过热器蛇形管式4片9.573不含连箱13省煤器蛇形管式358组52.853不含连箱2.2、锅炉受热面焊口一览表序号管道名称规格材质焊口数量备注1吊挂管出口集箱至汽包Φ76×620G18焊丝:TIG-J50Φ2.5焊条:J507Φ3.22分离器上集箱至汽包Φ159×1220G24焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.03水冷壁上集箱至汽包Φ159×1220G44焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.04主降水管Φ426×2820G12焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.05主降水管Φ325×2520G10焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.06降水管至水冷壁下集箱Φ159×1220G30焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.07降水管至水冷壁下集箱Φ133×1020G22焊丝:TIG-J50Φ2.5焊条:J507Φ3.28降水管至分离器下集箱Φ133×1020G22焊丝:TIG-J50Φ2.5焊条:J507Φ3.29降水管至分离器下集箱Φ108×820G12焊丝:TIG-J50Φ2.5焊条:J507Φ3.210汽包至包墙上集箱Φ133×1020G16焊丝:TIG-J50Φ2.5焊条:J507Φ3.211低过出口集箱至一级喷水Φ219×2020G10焊丝:TIG-J50Φ2.5焊条:J507Φ3.2、Φ4.012一级喷水至屏过入口集箱Φ219×2015CrMoG2焊丝:TIG-R31Φ2.5焊...
