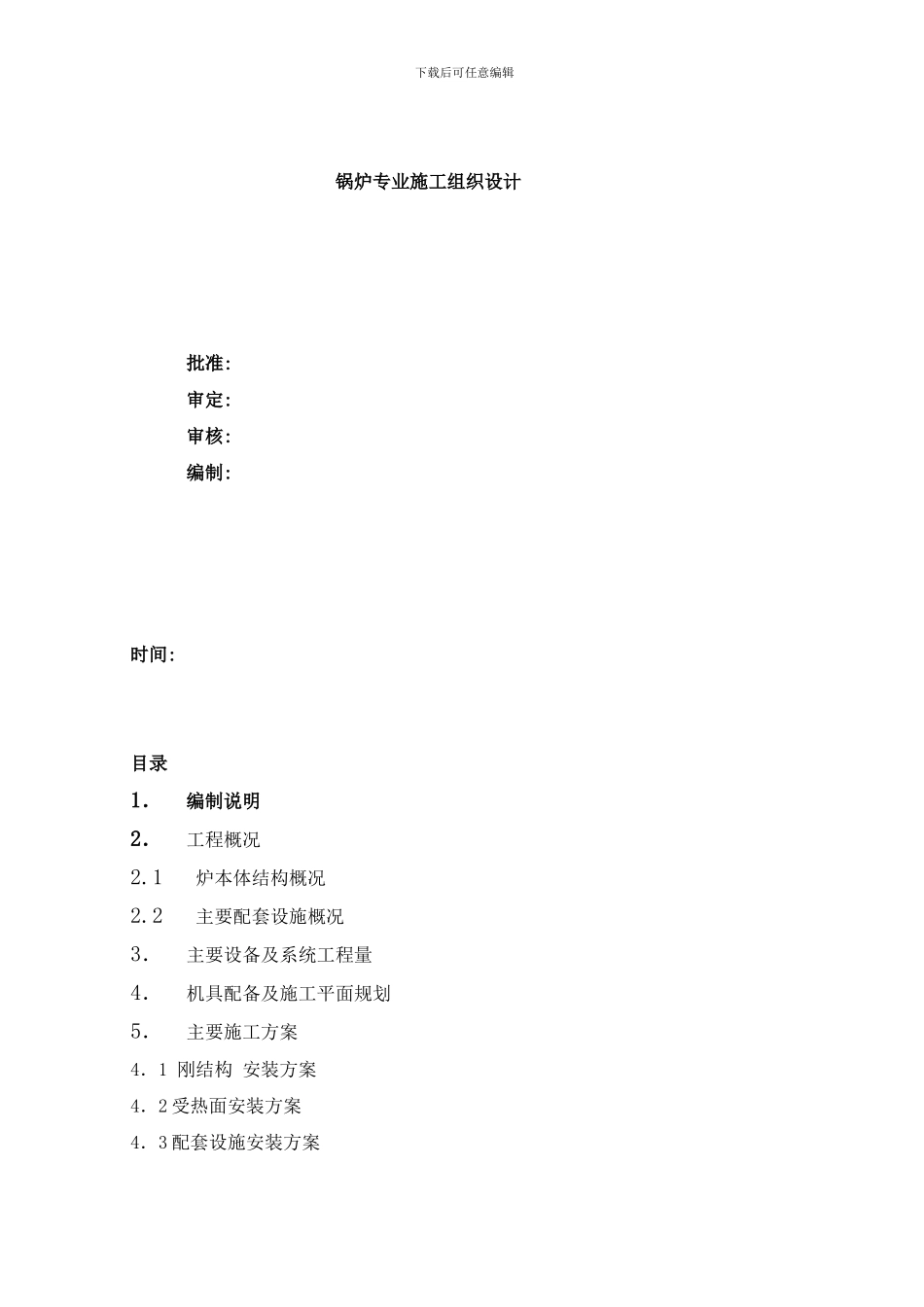

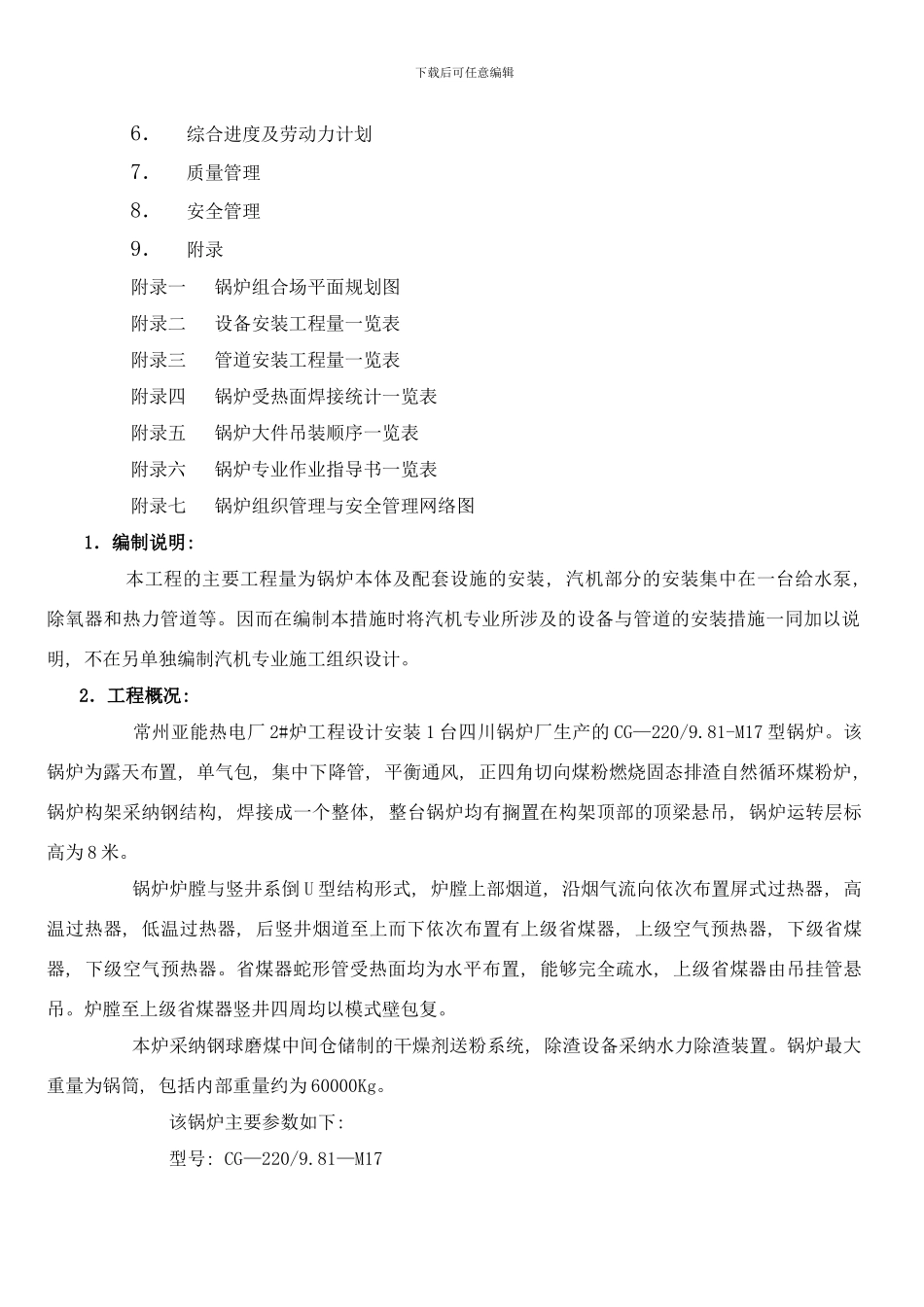

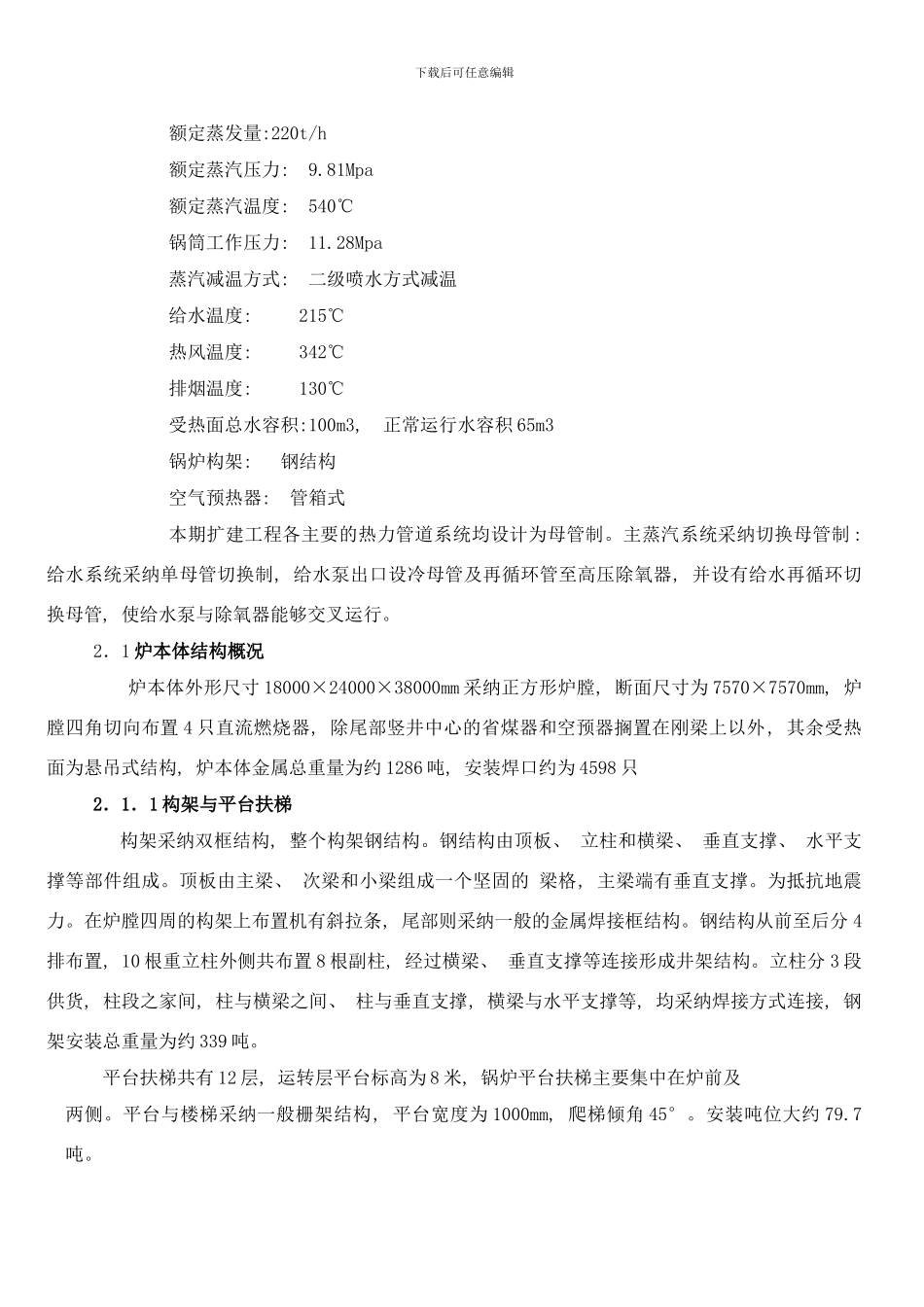

下载后可任意编辑锅炉专业施工组织设计批准: 审定: 审核: 编制: 时间: 目录1．编制说明2．工程概况2.1炉本体结构概况2.2主要配套设施概况3．主要设备及系统工程量4．机具配备及施工平面规划5．主要施工方案4．1 刚结构 安装方案4．2 受热面安装方案4．3 配套设施安装方案下载后可任意编辑6．综合进度及劳动力计划7．质量管理8．安全管理9．附录附录一 锅炉组合场平面规划图附录二 设备安装工程量一览表附录三 管道安装工程量一览表附录四 锅炉受热面焊接统计一览表附录五 锅炉大件吊装顺序一览表附录六 锅炉专业作业指导书一览表附录七 锅炉组织管理与安全管理网络图1．编制说明: 本工程的主要工程量为锅炉本体及配套设施的安装, 汽机部分的安装集中在一台给水泵, 除氧器和热力管道等。因而在编制本措施时将汽机专业所涉及的设备与管道的安装措施一同加以说明, 不在另单独编制汽机专业施工组织设计。2．工程概况: 常州亚能热电厂 2#炉工程设计安装 1 台四川锅炉厂生产的 CG—220/9.81-M17 型锅炉。该锅炉为露天布置, 单气包, 集中下降管, 平衡通风, 正四角切向煤粉燃烧固态排渣自然循环煤粉炉, 锅炉构架采纳钢结构, 焊接成一个整体, 整台锅炉均有搁置在构架顶部的顶梁悬吊, 锅炉运转层标高为 8 米。 锅炉炉膛与竖井系倒 U 型结构形式, 炉膛上部烟道, 沿烟气流向依次布置屏式过热器, 高温过热器, 低温过热器, 后竖井烟道至上而下依次布置有上级省煤器, 上级空气预热器, 下级省煤器, 下级空气预热器。省煤器蛇形管受热面均为水平布置, 能够完全疏水, 上级省煤器由吊挂管悬吊。炉膛至上级省煤器竖井四周均以模式壁包复。 本炉采纳钢球磨煤中间仓储制的干燥剂送粉系统, 除渣设备采纳水力除渣装置。锅炉最大重量为锅筒, 包括内部重量约为 60000Kg。该锅炉主要参数如下: 型号: CG—220/9.81—M17下载后可任意编辑额定蒸发量:220t/h额定蒸汽压力: 9.81Mpa额定蒸汽温度: 540℃锅筒工作压力: 11.28Mpa蒸汽减温方式: 二级喷水方式减温给水温度: 215℃热风温度: 342℃排烟温度: 130℃受热面总水容积:100m3, 正常运行水容积 65m3锅炉构架: 钢结构空气预热器: 管箱式本期扩建工程各主要的热力管道系统均设计为母管制。主蒸汽系统采纳切换母管制 : 给水系统采纳单母管切换制, 给水泵出口设冷母管及再循环管至高压除氧器, 并设有给水再循环切换母管, 使给水泵与除氧器能够交叉运行。2．1...
