锅炉钢架安装作业指导书样本

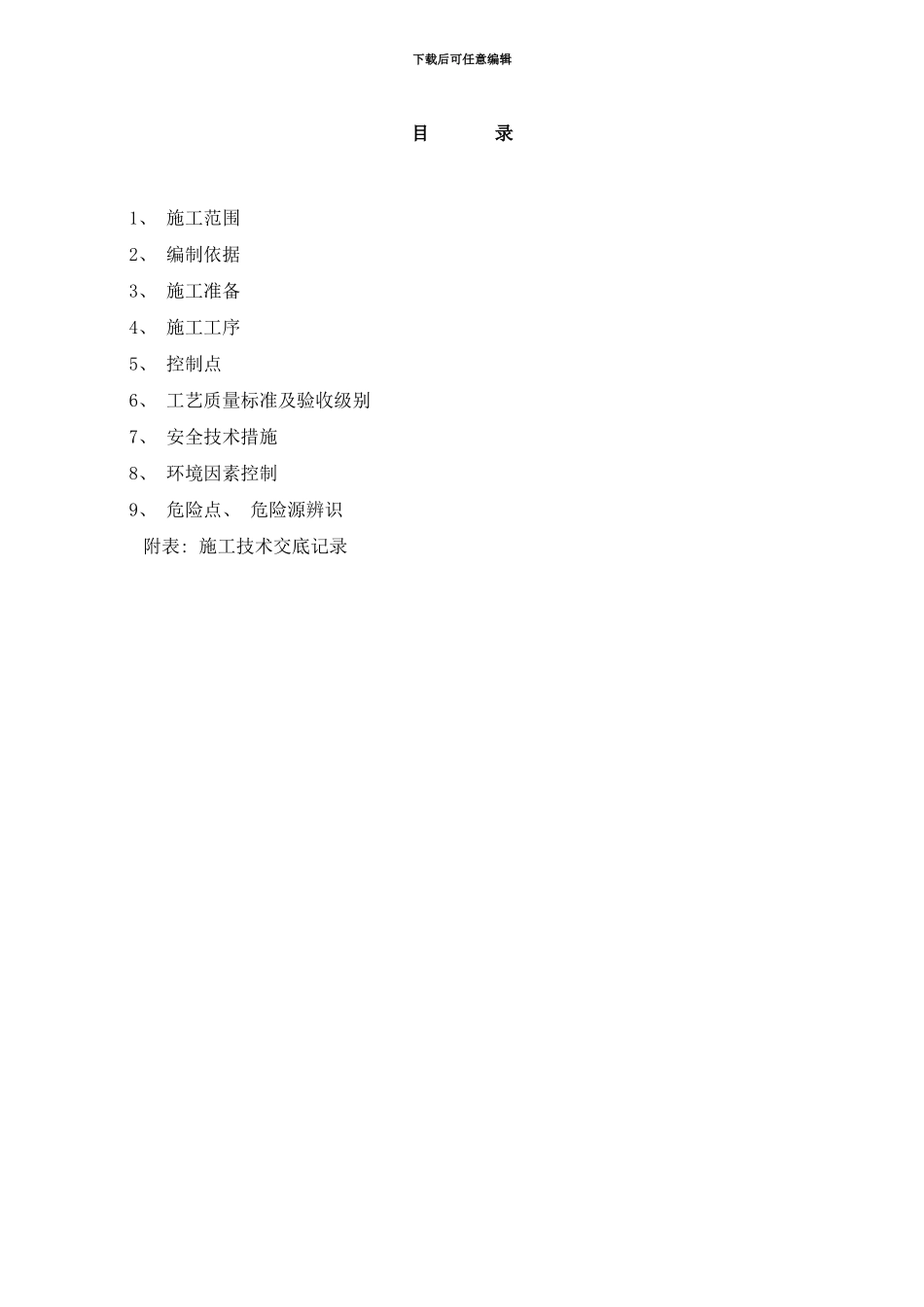

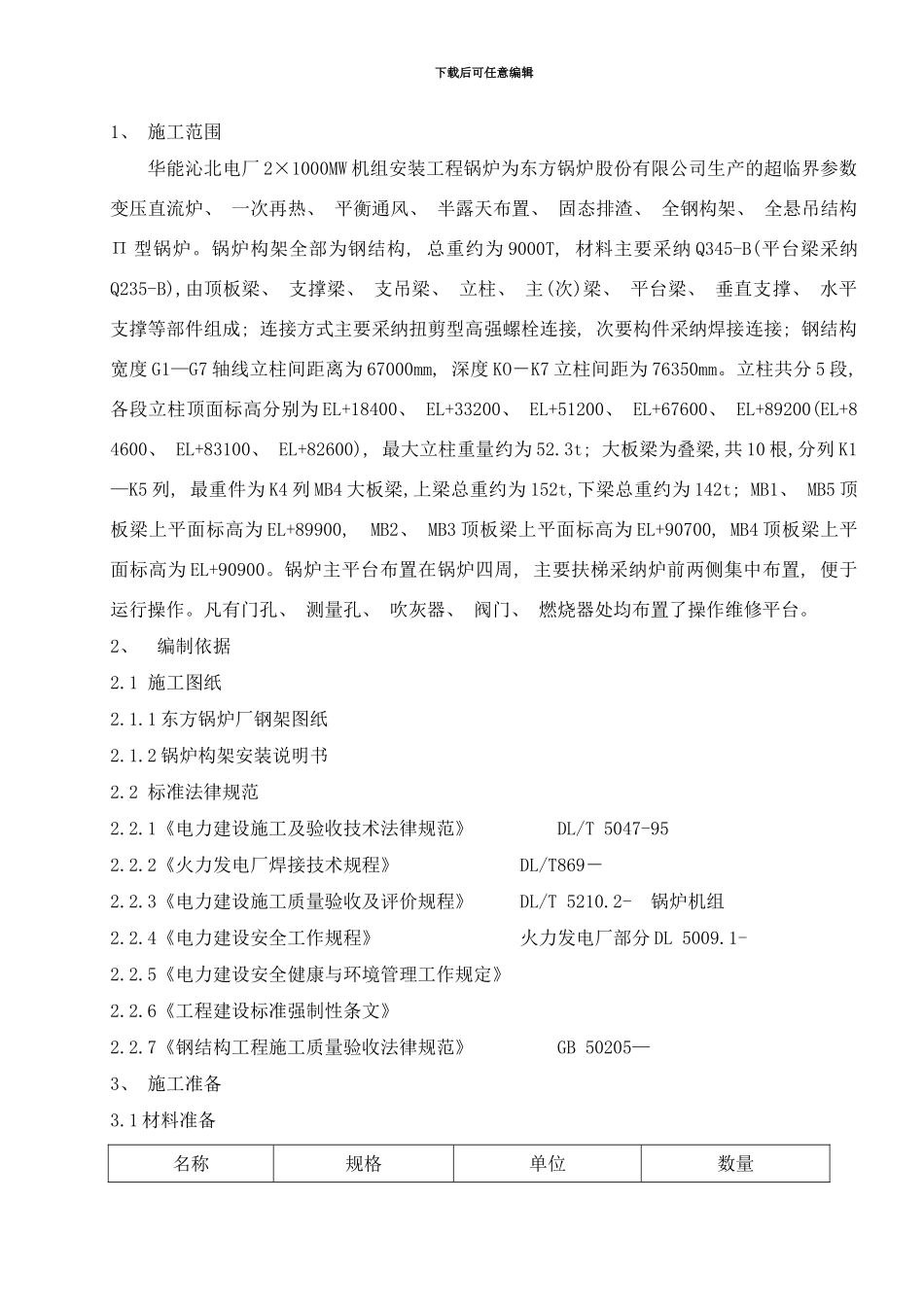

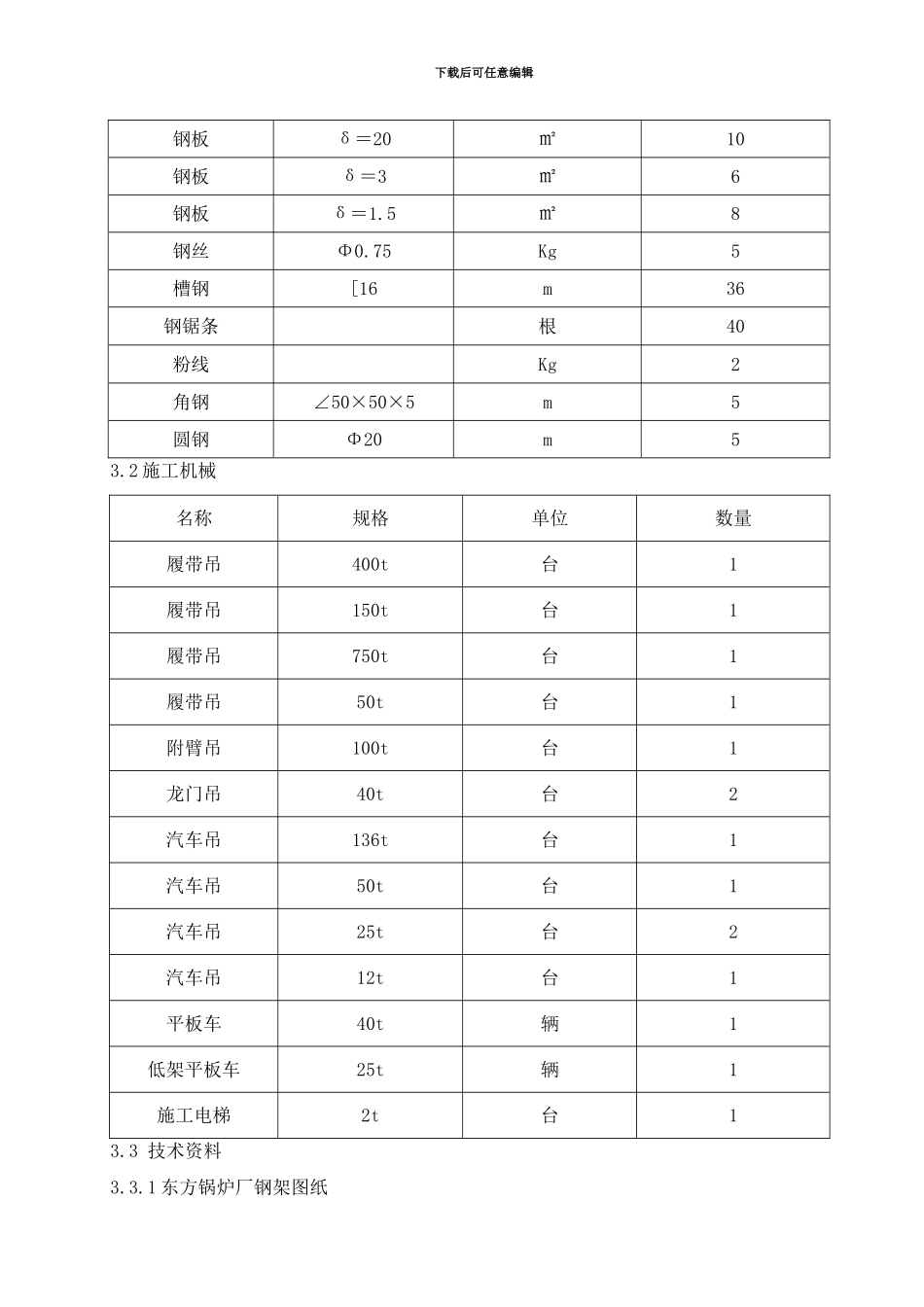

下载后可任意编辑目 录 1、 施工范围 2、 编制依据 3、 施工准备 4、 施工工序 5、 控制点 6、 工艺质量标准及验收级别 7、 安全技术措施 8、 环境因素控制 9、 危险点、 危险源辨识附表: 施工技术交底记录下载后可任意编辑1、 施工范围华能沁北电厂 2×1000MW 机组安装工程锅炉为东方锅炉股份有限公司生产的超临界参数变压直流炉、 一次再热、 平衡通风、 半露天布置、 固态排渣、 全钢构架、 全悬吊结构Π 型锅炉。锅炉构架全部为钢结构, 总重约为 9000T, 材料主要采纳 Q345-B(平台梁采纳Q235-B),由顶板梁、 支撑梁、 支吊梁、 立柱、 主(次)梁、 平台梁、 垂直支撑、 水平支撑等部件组成; 连接方式主要采纳扭剪型高强螺栓连接, 次要构件采纳焊接连接; 钢结构宽度 G1—G7 轴线立柱间距离为 67000mm, 深度 KO－K7 立柱间距为 76350mm。立柱共分 5 段, 各段立柱顶面标高分别为 EL+18400、 EL+33200、 EL+51200、 EL+67600、 EL+89200(EL+84600、 EL+83100、 EL+82600), 最大立柱重量约为 52.3t; 大板梁为叠梁,共 10 根,分列 K1—K5 列, 最重件为 K4 列 MB4 大板梁,上梁总重约为 152t,下梁总重约为 142t; MB1、 MB5 顶板梁上平面标高为 EL+89900, MB2、 MB3 顶板梁上平面标高为 EL+90700, MB4 顶板梁上平面标高为 EL+90900。锅炉主平台布置在锅炉四周, 主要扶梯采纳炉前两侧集中布置, 便于运行操作。凡有门孔、 测量孔、 吹灰器、 阀门、 燃烧器处均布置了操作维修平台。2、 编制依据2.1 施工图纸2.1.1 东方锅炉厂钢架图纸2.1.2 锅炉构架安装说明书2.2 标准法律规范2.2.1《电力建设施工及验收技术法律规范》 DL/T 5047-952.2.2《火力发电厂焊接技术规程》 DL/T869－ 2.2.3《电力建设施工质量验收及评价规程》 DL/T 5210.2- 锅炉机组2.2.4《电力建设安全工作规程》 火力发电厂部分 DL 5009.1- 2.2.5《电力建设安全健康与环境管理工作规定》 2.2.6《工程建设标准强制性条文》 2.2.7《钢结构工程施工质量验收法律规范》 GB 50205— 3、 施工准备3.1 材料准备名称规格单位数量下载后可任意编辑钢板δ＝20㎡10钢板δ＝3㎡6钢板δ＝1.5㎡8钢丝Φ0.75Kg5槽钢[16m36钢锯条根40粉线Kg2角钢∠50×50×5m5圆钢Φ20m53.2 施工机械名称规格单位数量履带吊400t台1履带吊150t台1履带吊750t台1履带吊50t台1附臂吊100t台1龙门吊40t台2汽车吊1...
