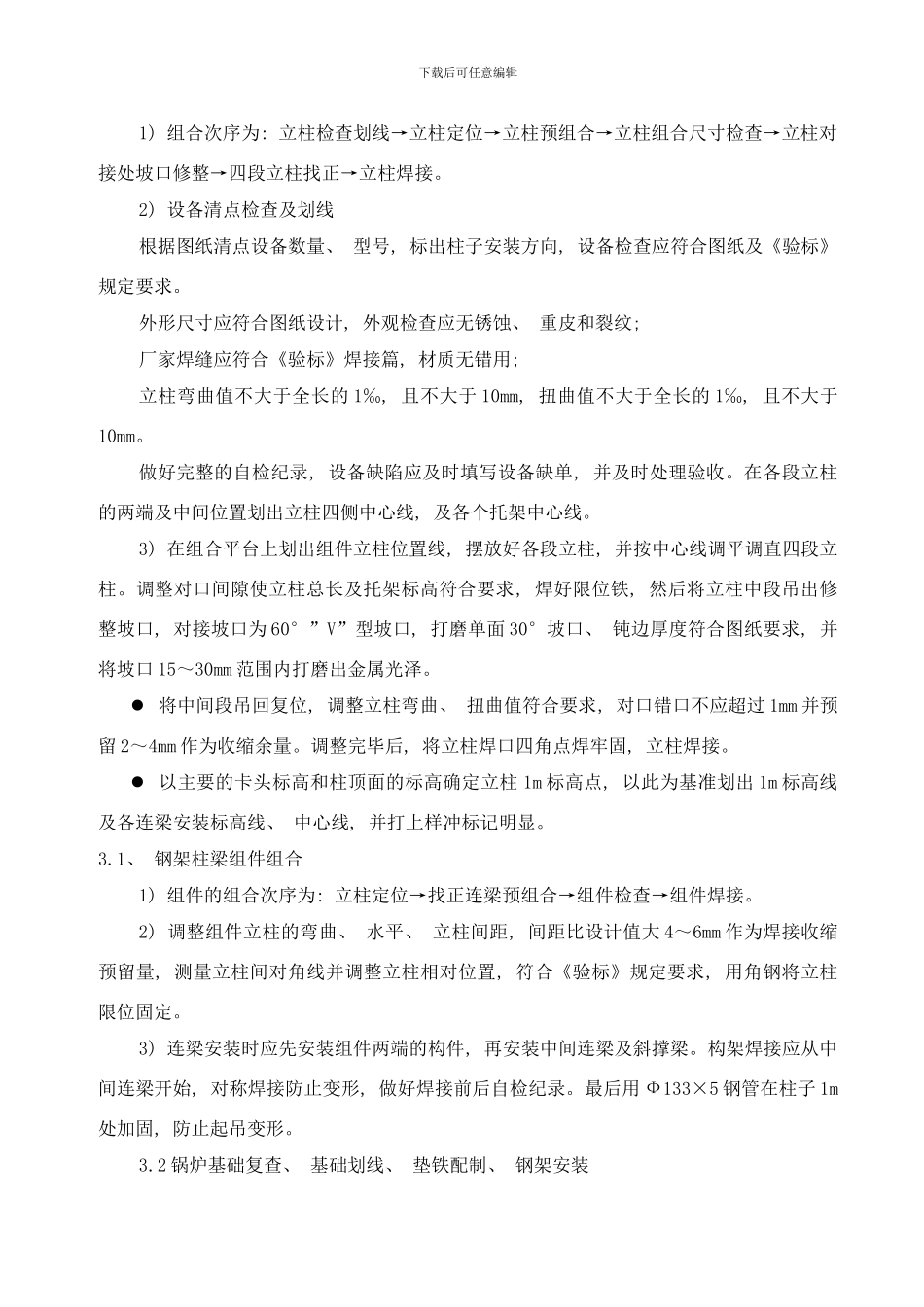

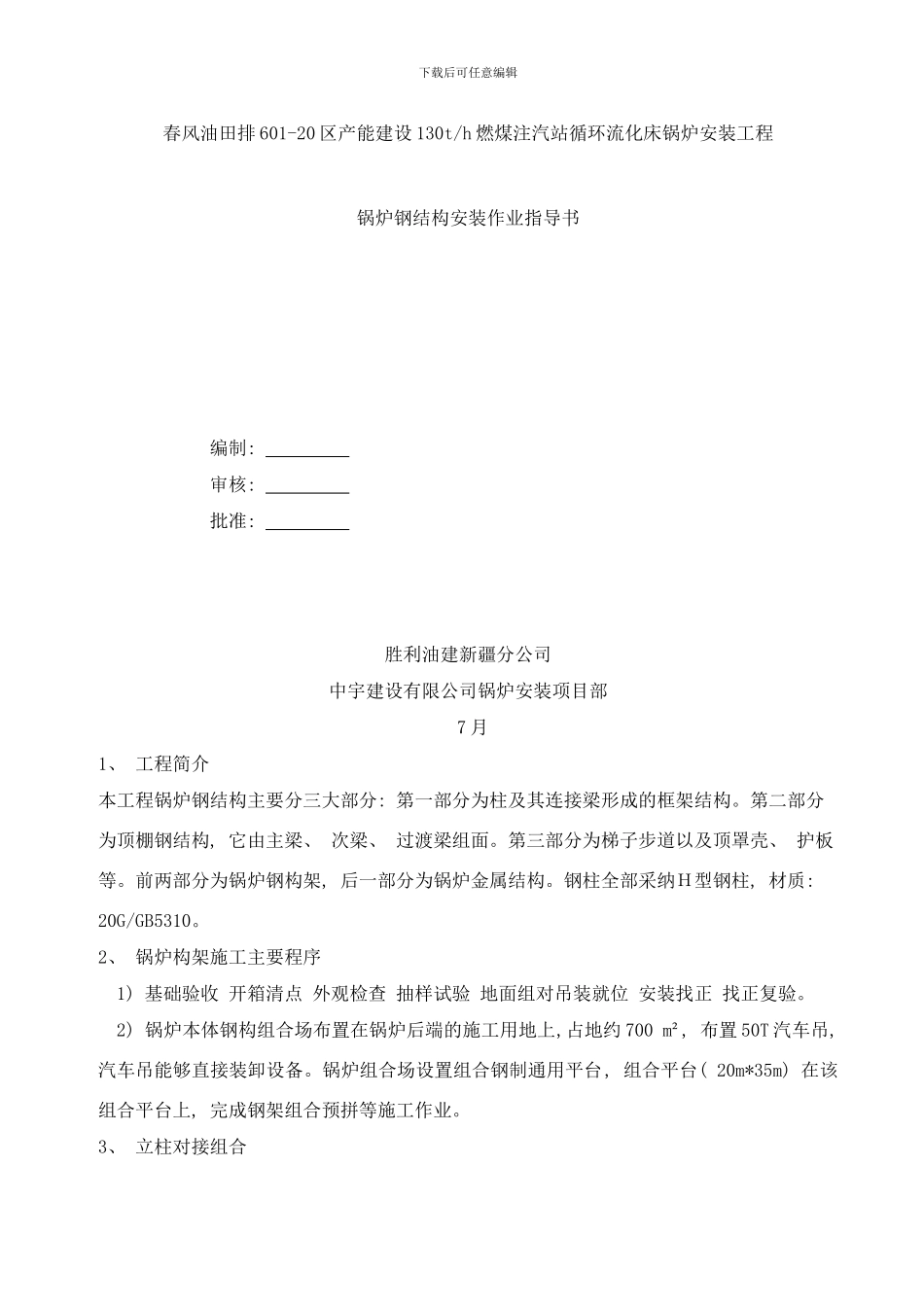

下载后可任意编辑春风油田排 601-20 区产能建设 130t/h 燃煤注汽站循环流化床锅炉安装工程锅炉钢结构安装作业指导书编制: 审核: 批准: 胜利油建新疆分公司中宇建设有限公司锅炉安装项目部 7 月1、 工程简介本工程锅炉钢结构主要分三大部分: 第一部分为柱及其连接梁形成的框架结构。第二部分为顶棚钢结构, 它由主梁、 次梁、 过渡梁组面。第三部分为梯子步道以及顶罩壳、 护板等。前两部分为锅炉钢构架, 后一部分为锅炉金属结构。钢柱全部采纳Ｈ型钢柱, 材质: 20G/GB5310。2、 锅炉构架施工主要程序1) 基础验收 开箱清点 外观检查 抽样试验 地面组对吊装就位 安装找正 找正复验。2) 锅炉本体钢构组合场布置在锅炉后端的施工用地上,占地约 700 m², 布置 50T 汽车吊, 汽车吊能够直接装卸设备。锅炉组合场设置组合钢制通用平台, 组合平台( 20m*35m) 在该组合平台上, 完成钢架组合预拼等施工作业。3、 立柱对接组合下载后可任意编辑1) 组合次序为: 立柱检查划线→立柱定位→立柱预组合→立柱组合尺寸检查→立柱对接处坡口修整→四段立柱找正→立柱焊接。2) 设备清点检查及划线根据图纸清点设备数量、 型号, 标出柱子安装方向, 设备检查应符合图纸及《验标》规定要求。外形尺寸应符合图纸设计, 外观检查应无锈蚀、 重皮和裂纹; 厂家焊缝应符合《验标》焊接篇, 材质无错用; 立柱弯曲值不大于全长的 1‰, 且不大于 10mm, 扭曲值不大于全长的 1‰, 且不大于10mm。做好完整的自检纪录, 设备缺陷应及时填写设备缺单, 并及时处理验收。在各段立柱的两端及中间位置划出立柱四侧中心线, 及各个托架中心线。3) 在组合平台上划出组件立柱位置线, 摆放好各段立柱, 并按中心线调平调直四段立柱。调整对口间隙使立柱总长及托架标高符合要求, 焊好限位铁, 然后将立柱中段吊出修整坡口, 对接坡口为 60°”V”型坡口, 打磨单面 30°坡口、 钝边厚度符合图纸要求, 并将坡口 15～30mm 范围内打磨出金属光泽。 将中间段吊回复位, 调整立柱弯曲、 扭曲值符合要求, 对口错口不应超过 1mm 并预留 2～4mm 作为收缩余量。调整完毕后, 将立柱焊口四角点焊牢固, 立柱焊接。 以主要的卡头标高和柱顶面的标高确定立柱 1m 标高点, 以此为基准划出 1m 标高线及各连梁安装标高线、 中心线, 并打上样冲标记明显。3.1、 钢架柱梁组件组合1) 组件的组合次序为: 立柱定位→找正连梁预组合...
