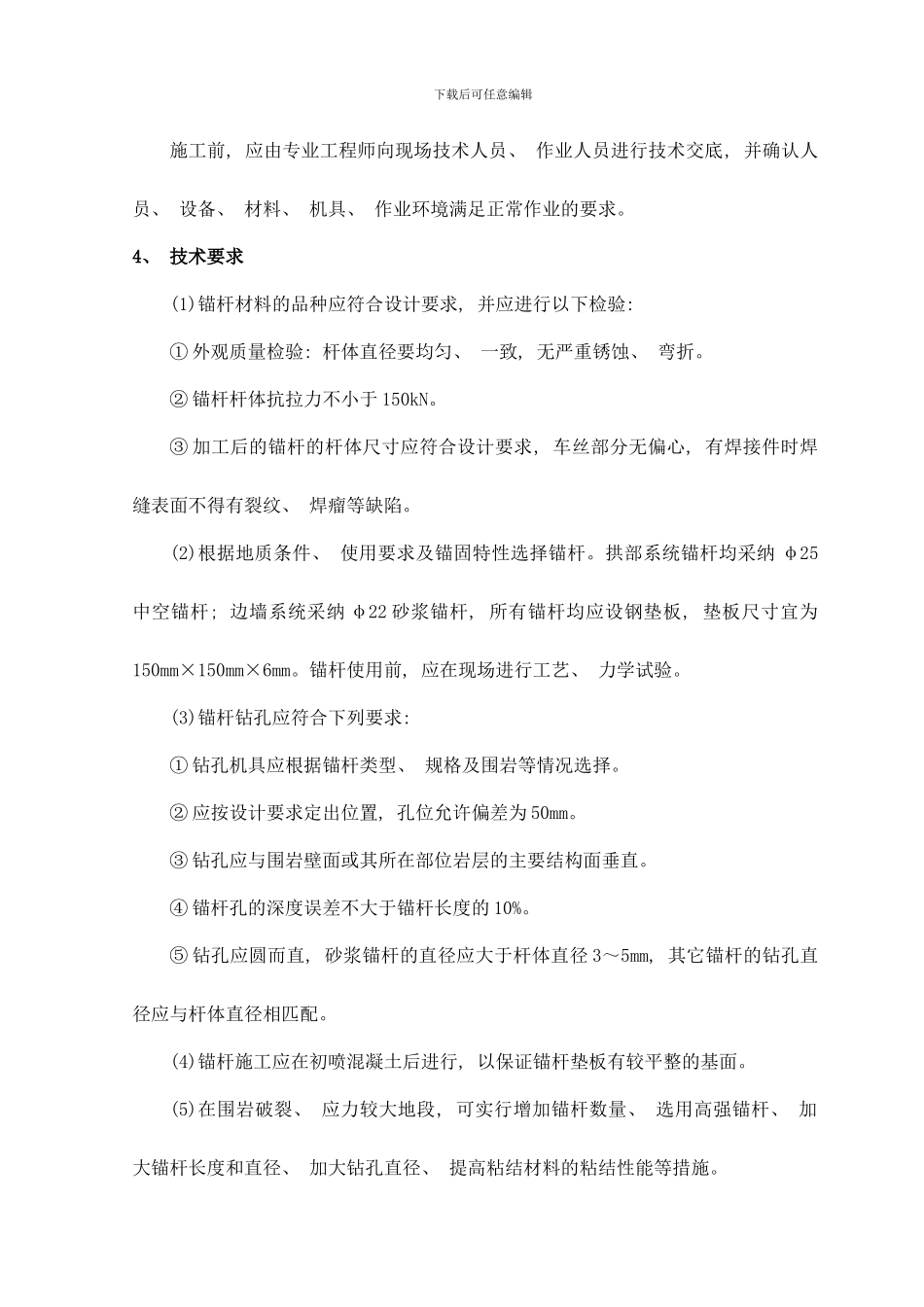

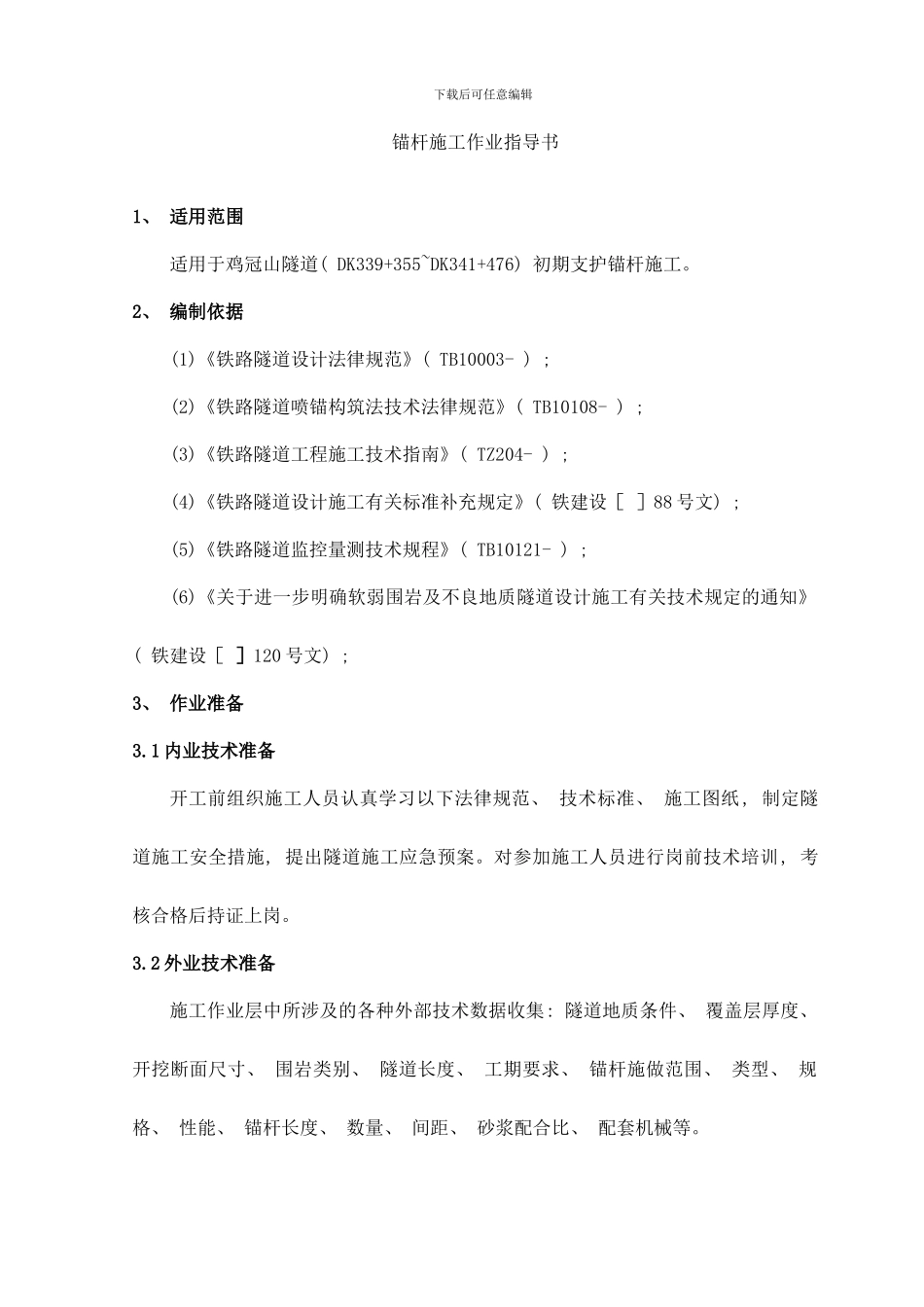

下载后可任意编辑新建张唐铁路 ZTSG-5 标段鸡冠山隧道锚杆施工作业指导书编 号: 编 制: 审 核: 批 准 人: 中铁十二局集团有限公司张唐铁路项目经理部七项目部二〇一〇年十一月下载后可任意编辑锚杆施工作业指导书1、 适用范围适用于鸡冠山隧道( DK339+355~DK341+476) 初期支护锚杆施工。2、 编制依据(1)《铁路隧道设计法律规范》( TB10003- ) ; (2)《铁路隧道喷锚构筑法技术法律规范》( TB10108- ) ; (3)《铁路隧道工程施工技术指南》( TZ204- ) ; (4)《铁路隧道设计施工有关标准补充规定》( 铁建设［ ］88 号文) ; (5)《铁路隧道监控量测技术规程》( TB10121- ) ; (6)《关于进一步明确软弱围岩及不良地质隧道设计施工有关技术规定的通知》( 铁建设［ ］120 号文) ; 3、 作业准备3.1 内业技术准备开工前组织施工人员认真学习以下法律规范、 技术标准、 施工图纸 , 制定隧道施工安全措施, 提出隧道施工应急预案。对参加施工人员进行岗前技术培训, 考核合格后持证上岗。3.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集: 隧道地质条件、 覆盖层厚度、 开挖断面尺寸、 围岩类别、 隧道长度、 工期要求、 锚杆施做范围、 类型、 规格、 性能、 锚杆长度、 数量、 间距、 砂浆配合比、 配套机械等。下载后可任意编辑施工前, 应由专业工程师向现场技术人员、 作业人员进行技术交底, 并确认人员、 设备、 材料、 机具、 作业环境满足正常作业的要求。4、 技术要求(1)锚杆材料的品种应符合设计要求, 并应进行以下检验: ① 外观质量检验: 杆体直径要均匀、 一致, 无严重锈蚀、 弯折。② 锚杆杆体抗拉力不小于 150kN。③ 加工后的锚杆的杆体尺寸应符合设计要求, 车丝部分无偏心, 有焊接件时焊缝表面不得有裂纹、 焊瘤等缺陷。(2)根据地质条件、 使用要求及锚固特性选择锚杆。拱部系统锚杆均采纳 φ25中空锚杆; 边墙系统采纳 φ22 砂浆锚杆, 所有锚杆均应设钢垫板, 垫板尺寸宜为150mm×150mm×6mm。锚杆使用前, 应在现场进行工艺、 力学试验。(3)锚杆钻孔应符合下列要求: ① 钻孔机具应根据锚杆类型、 规格及围岩等情况选择。② 应按设计要求定出位置, 孔位允许偏差为 50mm。③ 钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。④ 锚杆孔的深度误差不大于锚杆长度的 10%。⑤ 钻孔应圆而直, 砂浆锚杆的直径应大于杆体直径 3～5mm,...
