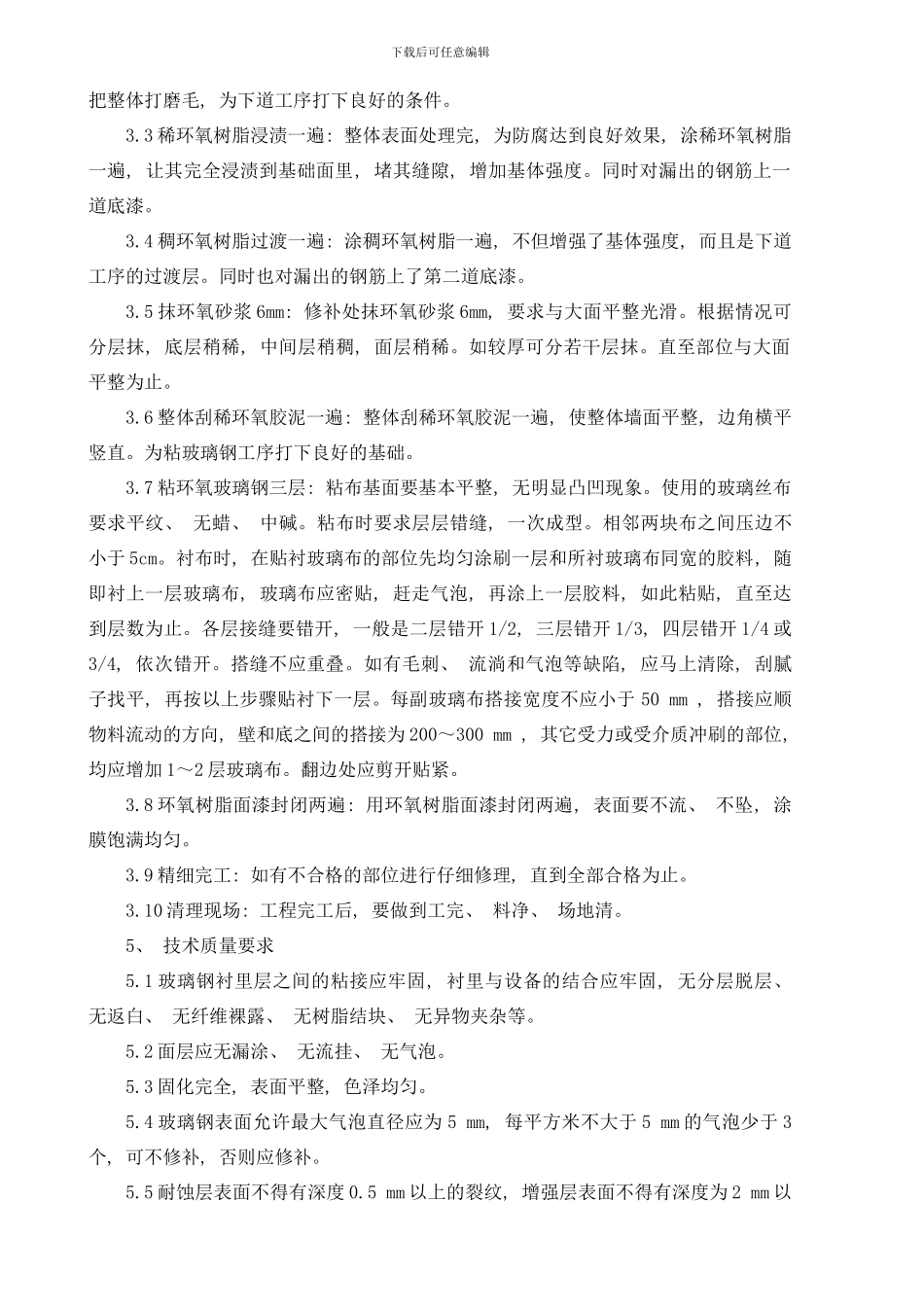

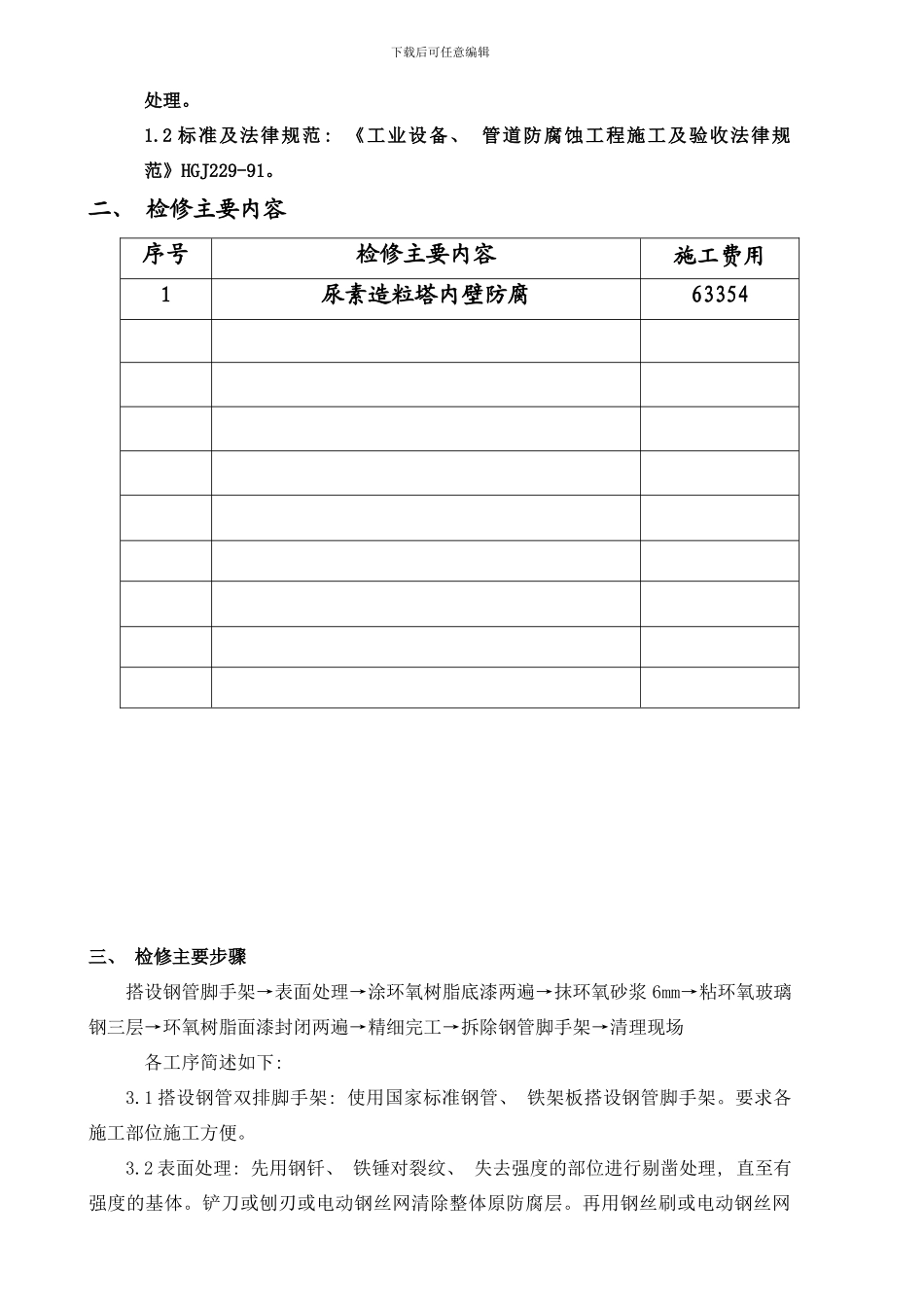

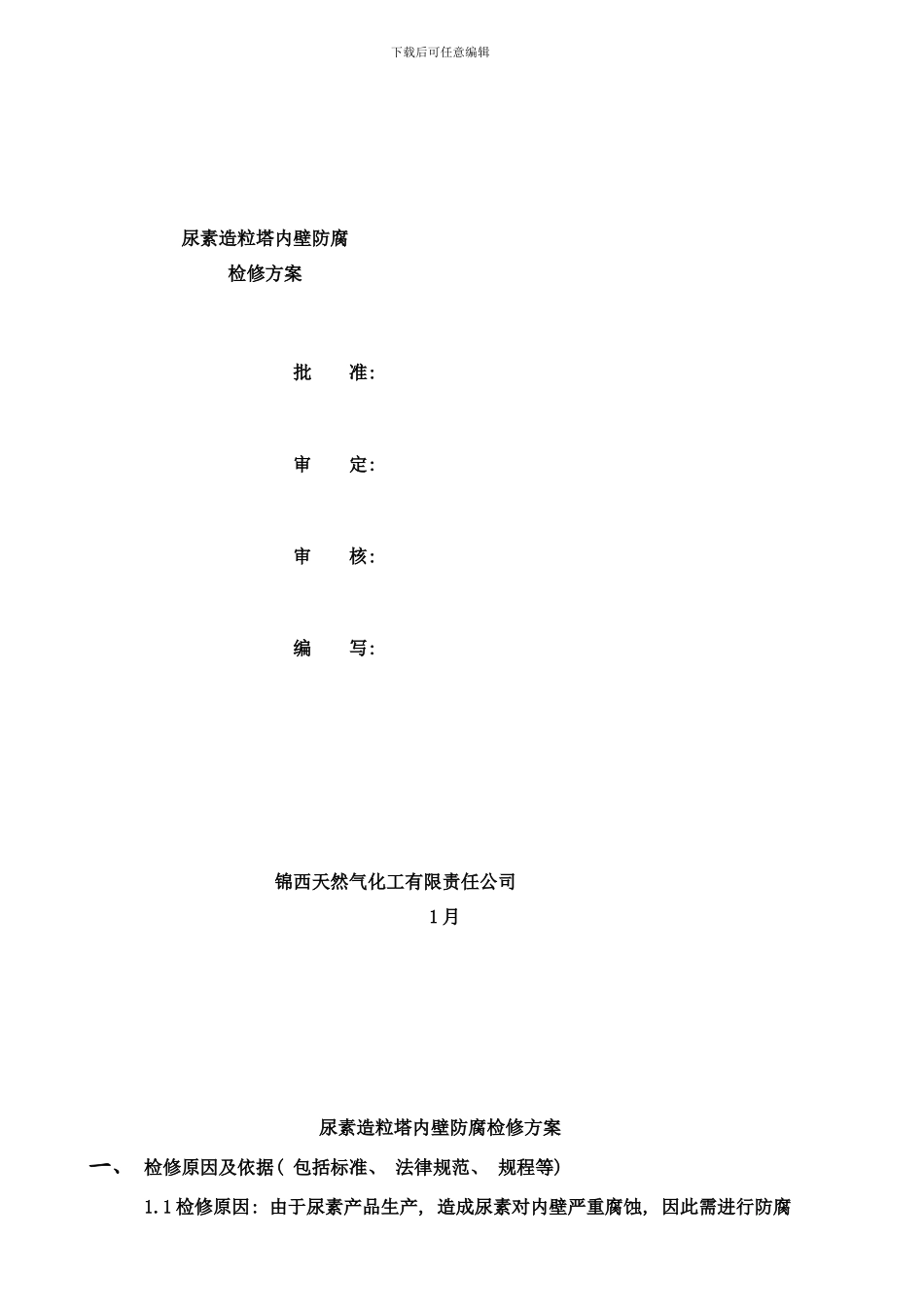

下载后可任意编辑 尿素造粒塔内壁防腐检修方案批 准: 审 定: 审 核: 编 写: 锦西天然气化工有限责任公司 1 月尿素造粒塔内壁防腐检修方案一、 检修原因及依据( 包括标准、 法律规范、 规程等) 1.1 检修原因: 由于尿素产品生产, 造成尿素对内壁严重腐蚀, 因此需进行防腐下载后可任意编辑处理。1.2 标准及法律规范: 《工业设备、 管道防腐蚀工程施工及验收法律规范》HGJ229-91。二、 检修主要内容序号检修主要内容施工费用1尿素造粒塔内壁防腐63354三、 检修主要步骤搭设钢管脚手架→表面处理→涂环氧树脂底漆两遍→抹环氧砂浆 6mm→粘环氧玻璃钢三层→环氧树脂面漆封闭两遍→精细完工→拆除钢管脚手架→清理现场 各工序简述如下: 3.1 搭设钢管双排脚手架: 使用国家标准钢管、 铁架板搭设钢管脚手架。要求各施工部位施工方便。3.2 表面处理: 先用钢钎、 铁锤对裂纹、 失去强度的部位进行剔凿处理, 直至有强度的基体。铲刀或刨刃或电动钢丝网清除整体原防腐层。再用钢丝刷或电动钢丝网下载后可任意编辑把整体打磨毛, 为下道工序打下良好的条件。3.3 稀环氧树脂浸渍一遍: 整体表面处理完, 为防腐达到良好效果, 涂稀环氧树脂一遍, 让其完全浸渍到基础面里, 堵其缝隙, 增加基体强度。同时对漏出的钢筋上一道底漆。3.4 稠环氧树脂过渡一遍: 涂稠环氧树脂一遍, 不但增强了基体强度, 而且是下道工序的过渡层。同时也对漏出的钢筋上了第二道底漆。3.5 抹环氧砂浆 6mm: 修补处抹环氧砂浆 6mm, 要求与大面平整光滑。根据情况可分层抹, 底层稍稀, 中间层稍稠, 面层稍稀。如较厚可分若干层抹。直至部位与大面平整为止。3.6 整体刮稀环氧胶泥一遍: 整体刮稀环氧胶泥一遍, 使整体墙面平整, 边角横平竖直。为粘玻璃钢工序打下良好的基础。3.7 粘环氧玻璃钢三层: 粘布基面要基本平整, 无明显凸凹现象。使用的玻璃丝布要求平纹、 无蜡、 中碱。粘布时要求层层错缝, 一次成型。相邻两块布之间压边不小于 5cm。衬布时, 在贴衬玻璃布的部位先均匀涂刷一层和所衬玻璃布同宽的胶料, 随即衬上一层玻璃布, 玻璃布应密贴, 赶走气泡, 再涂上一层胶料, 如此粘贴, 直至达到层数为止。各层接缝要错开, 一般是二层错开 1/2, 三层错开 1/3, 四层错开 1/4 或3/4, 依次错开。搭缝不应重叠。如有毛刺、 流淌和气泡等缺陷, 应马上清除, 刮腻子找平, 再按以上步骤贴衬下一层。每副玻璃布搭接宽度...
