长乐火电厂码头栈桥梁吊装方案样本

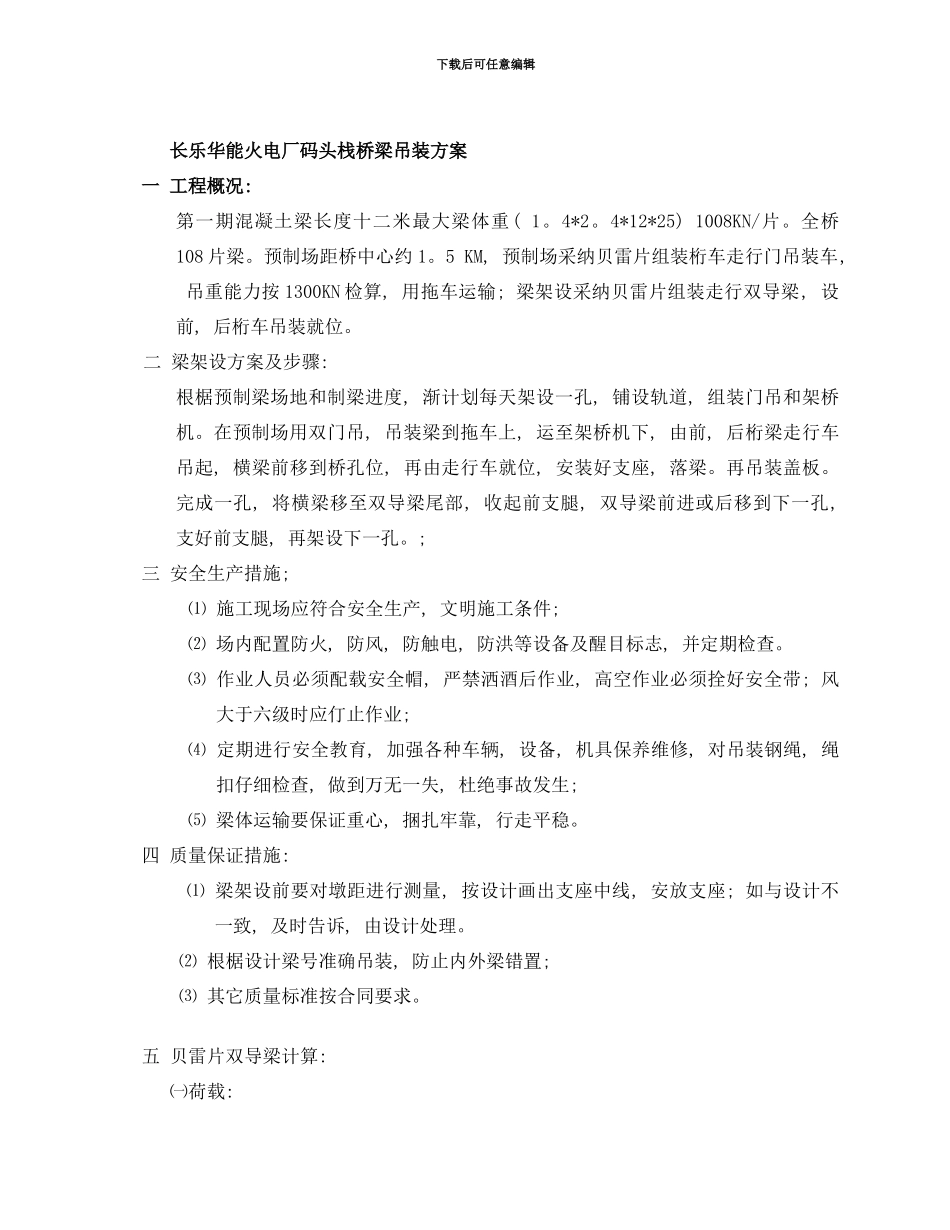

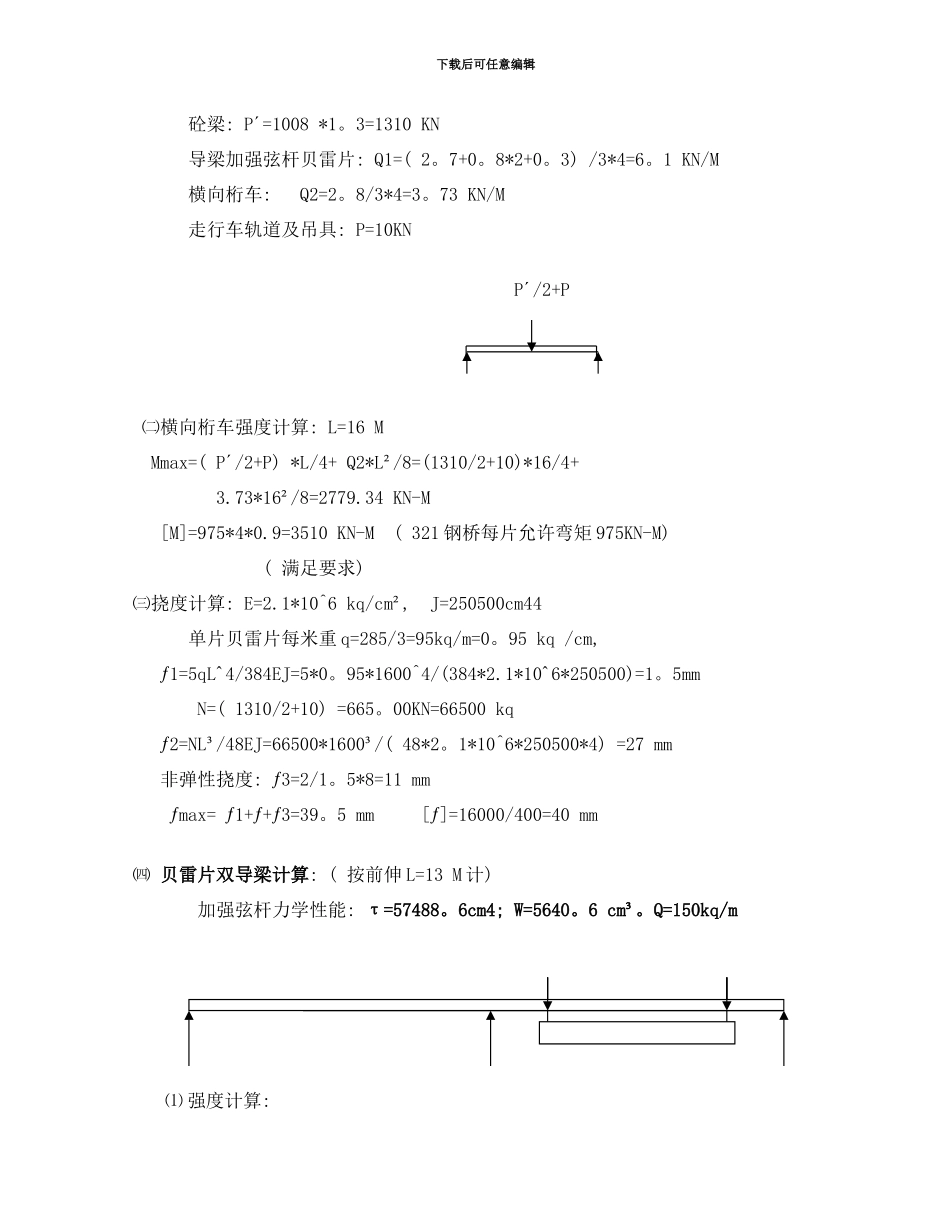

下载后可任意编辑长乐华能火电厂码头栈桥梁吊装方案一 工程概况: 第一期混凝土梁长度十二米最大梁体重( 1。4*2。4*12*25) 1008KN/片。全桥108 片梁。预制场距桥中心约 1。5 KM, 预制场采纳贝雷片组装桁车走行门吊装车, 吊重能力按 1300KN 检算, 用拖车运输; 梁架设采纳贝雷片组装走行双导梁, 设前, 后桁车吊装就位。二 梁架设方案及步骤: 根椐预制梁场地和制梁进度, 渐计划每天架设一孔, 铺设轨道, 组装门吊和架桥机。在预制场用双门吊, 吊装梁到拖车上, 运至架桥机下, 由前, 后桁梁走行车吊起, 横梁前移到桥孔位, 再由走行车就位, 安装好支座, 落梁。再吊装盖板。完成一孔, 将横梁移至双导梁尾部, 收起前支腿, 双导梁前进或后移到下一孔, 支好前支腿, 再架设下一孔。; 三 安全生产措施; ⑴ 施工现场应符合安全生产, 文明施工条件; ⑵ 场内配置防火, 防风, 防触电, 防洪等设备及醒目标志, 并定期检查。⑶ 作业人员必须配载安全帽, 严禁洒酒后作业, 高空作业必须拴好安全带; 风大于六级时应仃止作业; ⑷ 定期进行安全教育, 加强各种车辆, 设备, 机具保养维修, 对吊装钢绳, 绳扣仔细检查, 做到万无一失, 杜绝事故发生; ⑸ 梁体运输要保证重心, 捆扎牢靠, 行走平稳。四 质量保证措施: ⑴ 梁架设前要对墩距进行测量, 按设计画出支座中线, 安放支座; 如与设计不一致, 及时告诉, 由设计处理。⑵ 根椐设计梁号准确吊装, 防止内外梁错置; ⑶ 其它质量标准按合同要求。五 贝雷片双导梁计算: ㈠荷载: 下载后可任意编辑砼梁: P´=1008 *1。3=1310 KN导梁加强弦杆贝雷片: Q1=( 2。7+0。8*2+0。3) /3*4=6。1 KN/M横向桁车: Q2=2。8/3*4=3。73 KN/M走行车轨道及吊具: P=10KNP´/2+P ㈡横向桁车强度计算: L=16 MMmax=( P´/2+P) *L/4+ Q2*L²/8=(1310/2+10)*16/4+3.73*16²/8=2779.34 KN-M[M]=975*4*0.9=3510 KN-M ( 321 钢桥每片允许弯矩 975KN-M) ( 满足要求) ㈢挠度计算: E=2.1*10^6 kq/cm², J=250500cm44 单片贝雷片每米重 q=285/3=95kq/m=0。95 kq /cm, ƒ1=5qLˆ4/384EJ=5*0。95*1600^4/(384*2.1*10ˆ6*250500)=1。5mmN=( 1310/2+10) =665。00KN=66500 kqƒ2=NL³/48EJ=66500*1600³/( 48*2。1*10^6*250500*4) =27 mm非弹性挠度: ƒ3=2/1。5*8=11 mm ƒmax= ƒ1+ƒ+ƒ3=39。5 mm [ƒ]=16000/400=40 mm㈣ 贝雷片双导梁计算: ...
