长距离顶管施工主要技术措施样本

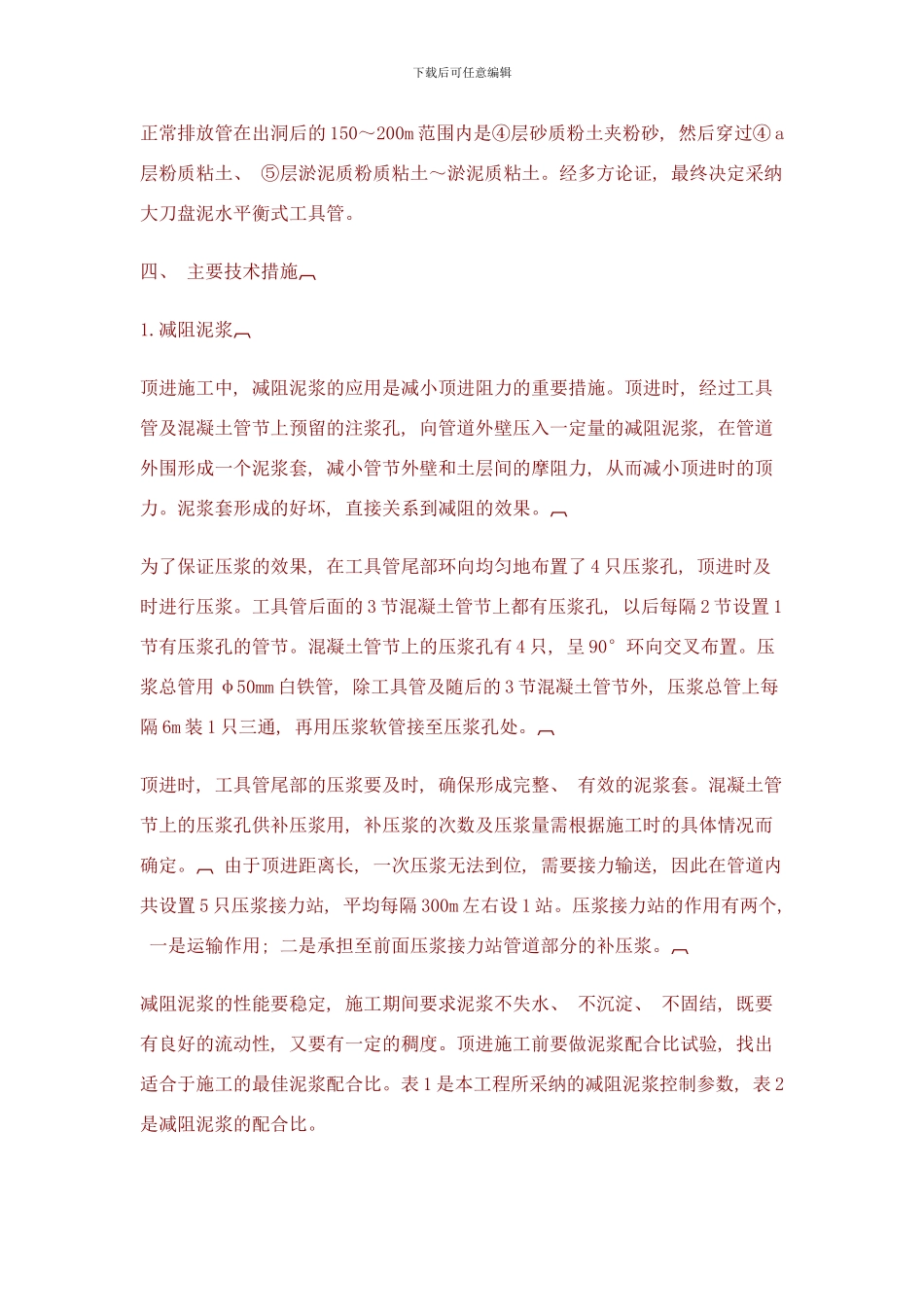

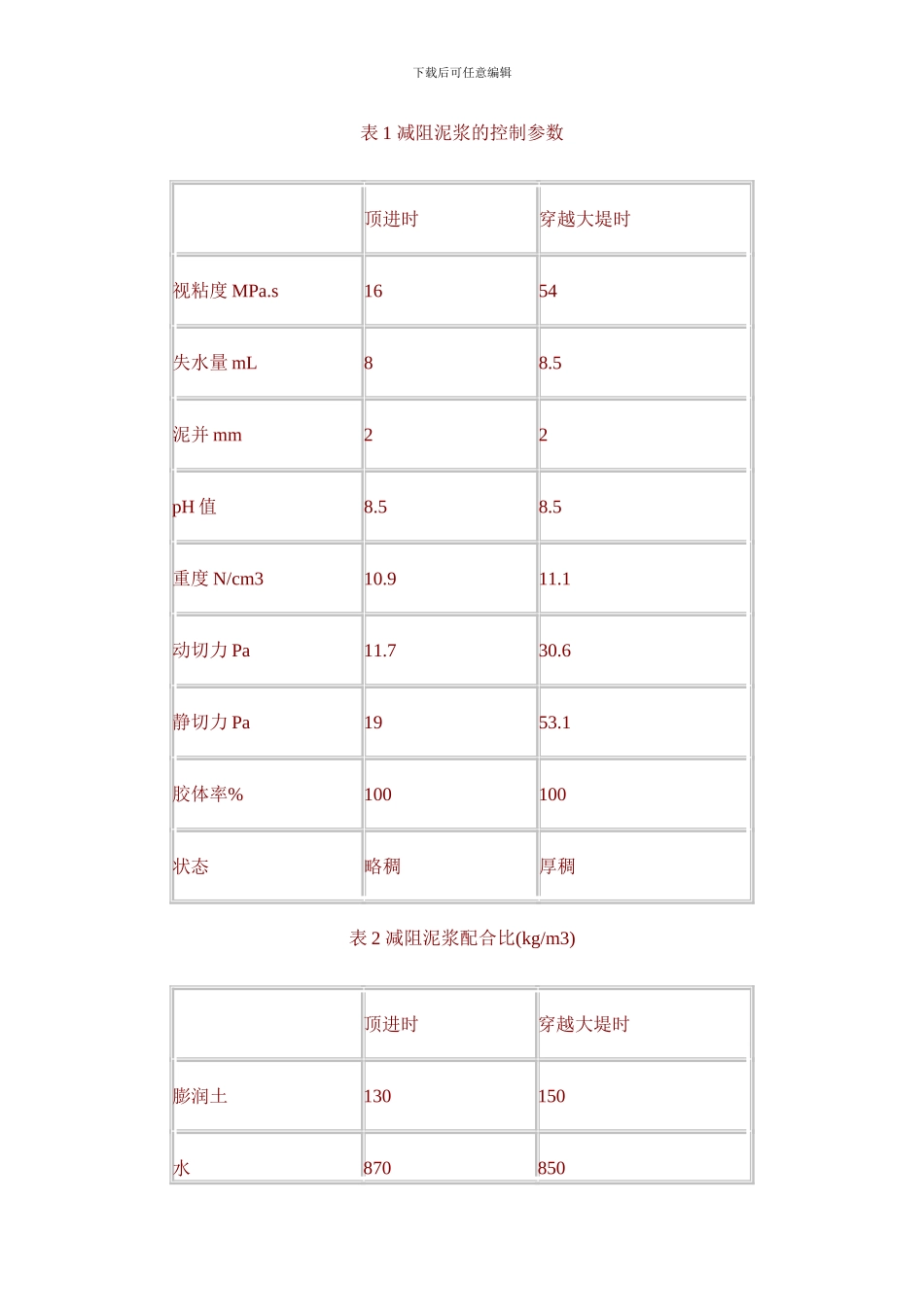

下载后可任意编辑长距离顶管施工主要技术措施匡志文摘 要 嘉兴污水处理排海顶管工程一次顶进 2060m, 由于合理选择了工具管形式, 成功地解决了轴线控制和减阻泥浆等技术难题, 只用了 144 天就完成了全部顶进施工, 制造了新的世界纪录。 关键词 排海工程 顶管 减阻泥浆 轴线控制 中继间一、 工程概况φ mm 排海管道工程是嘉兴市污水处理工程的一个重要组成部分。正常排放管总长 2060m, 管道内径 mm, 从高位井向大堤外顶进, 埋深 9.30～21.81m, 出洞口管内底标高为-20.23m, 前 1747.5m 为下坡(-2.5‰)顶进, 最后 302.5m 为平坡顶进, 终点管内底标高为-24.60m。顶进施工采纳 F-B 型钢承口式钢筋混凝土管、 楔形橡胶圈接口、 多层胶合板衬垫。 二、 地质资料顶进轴线上方覆土为粉土层; 淤泥质粉质粘土, 局部夹少量薄层粉土; 粉质粘土。地质剖面见图 1。三、 工具管选型下载后可任意编辑正常排放管在出洞后的 150～200m 范围内是④层砂质粉土夹粉砂, 然后穿过④ a层粉质粘土、 ⑤层淤泥质粉质粘土～淤泥质粘土。经多方论证, 最终决定采纳大刀盘泥水平衡式工具管。四、 主要技术措施1.减阻泥浆顶进施工中, 减阻泥浆的应用是减小顶进阻力的重要措施。顶进时, 经过工具管及混凝土管节上预留的注浆孔, 向管道外壁压入一定量的减阻泥浆, 在管道外围形成一个泥浆套, 减小管节外壁和土层间的摩阻力, 从而减小顶进时的顶力。泥浆套形成的好坏, 直接关系到减阻的效果。为了保证压浆的效果, 在工具管尾部环向均匀地布置了 4 只压浆孔, 顶进时及时进行压浆。工具管后面的 3 节混凝土管节上都有压浆孔, 以后每隔 2 节设置 1节有压浆孔的管节。混凝土管节上的压浆孔有 4 只, 呈 90°环向交叉布置。压浆总管用 φ50mm 白铁管, 除工具管及随后的 3 节混凝土管节外, 压浆总管上每隔 6m 装 1 只三通, 再用压浆软管接至压浆孔处。顶进时, 工具管尾部的压浆要及时, 确保形成完整、 有效的泥浆套。混凝土管节上的压浆孔供补压浆用, 补压浆的次数及压浆量需根据施工时的具体情况而确定。 由于顶进距离长, 一次压浆无法到位, 需要接力输送, 因此在管道内共设置 5 只压浆接力站, 平均每隔 300m 左右设 1 站。压浆接力站的作用有两个, 一是运输作用; 二是承担至前面压浆接力站管道部分的补压浆。减阻泥浆的性能要稳定, 施工期间要求泥浆不失水、 不...
