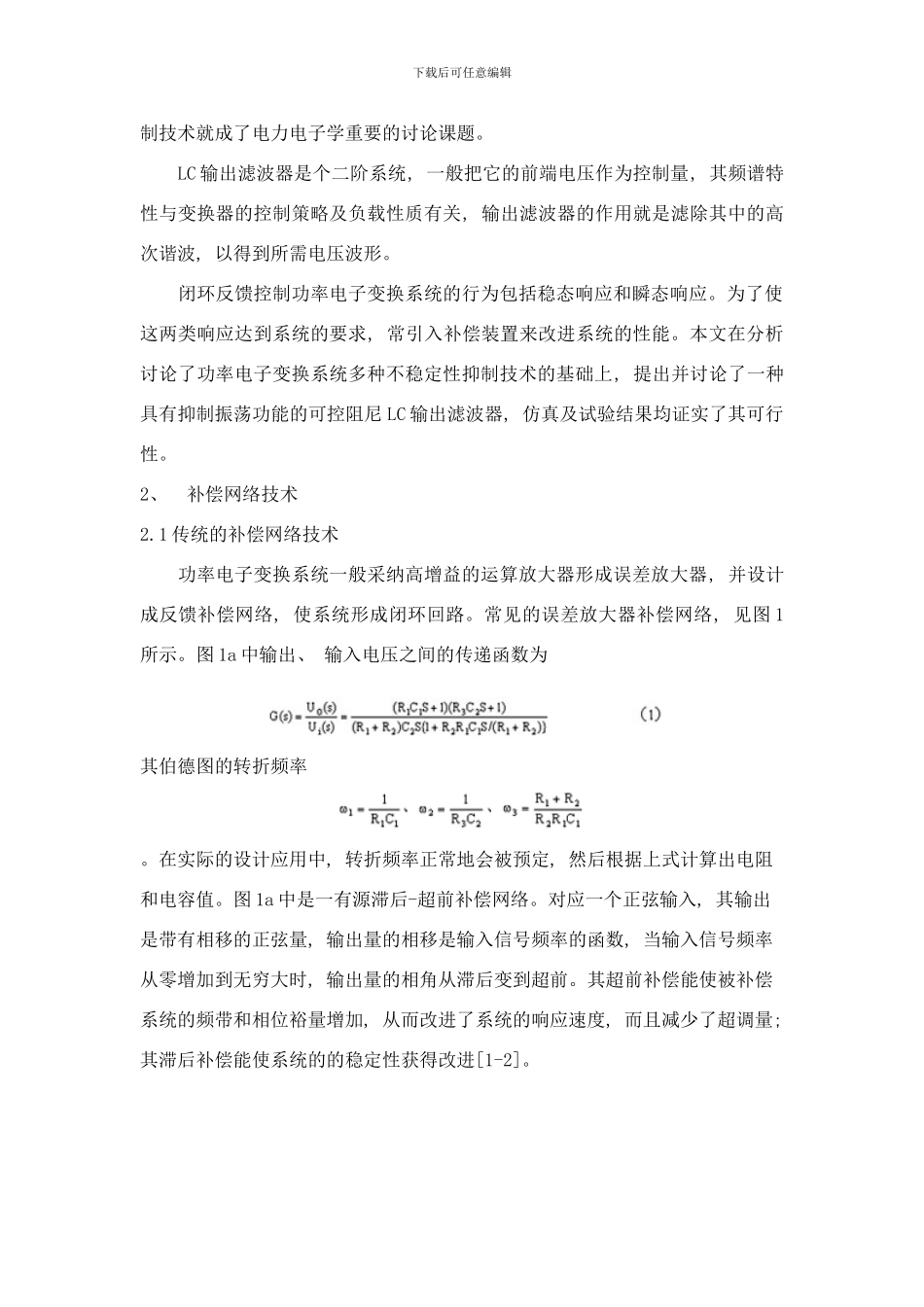

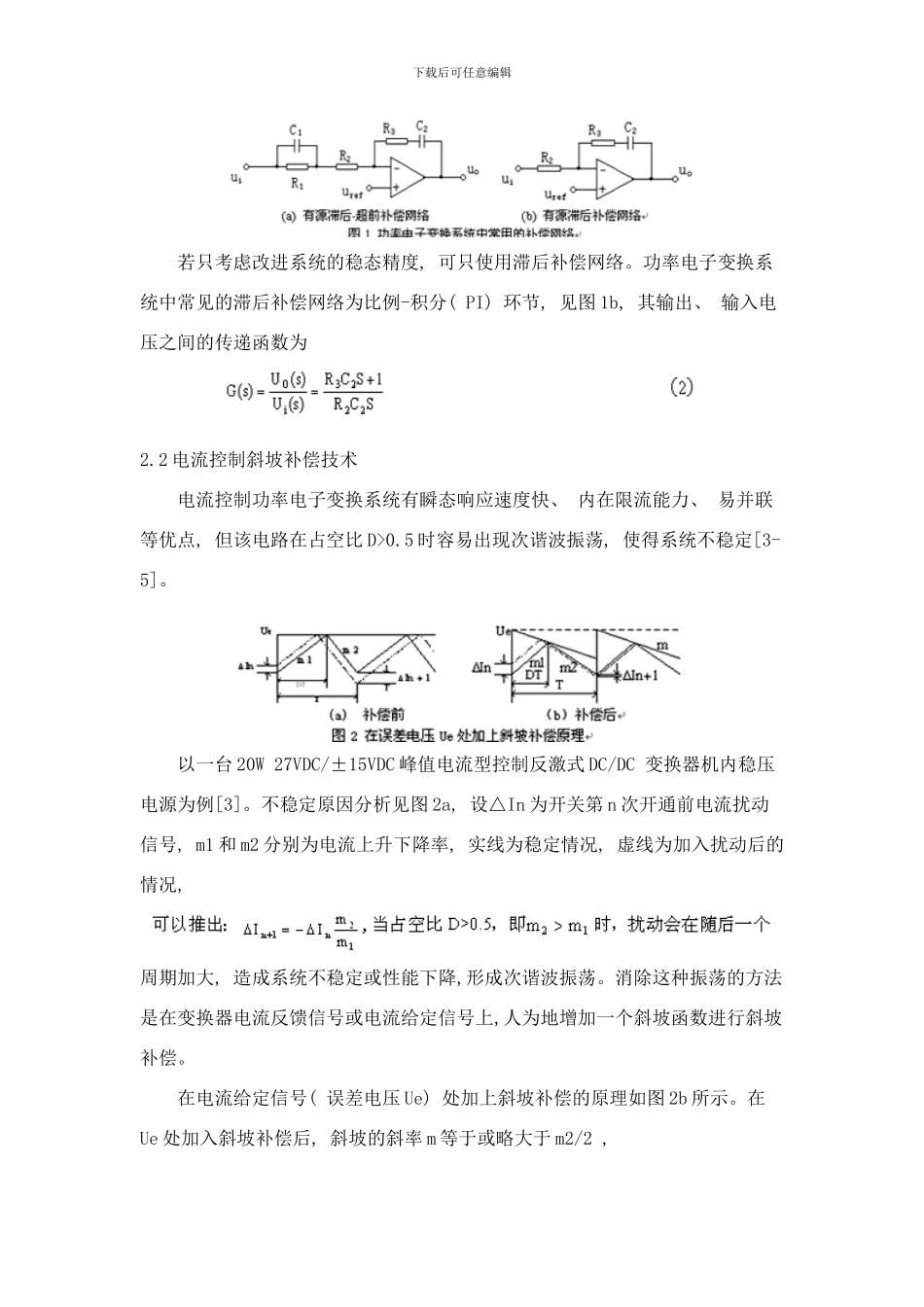

下载后可任意编辑闭环反馈控制功率电子变换系统不稳定性抑制技术Instability Suppressing Technique for Power Electronic Converterswith close loop Feedback Control张友军摘 要: 闭环反馈控制功率电子变换系统容易发生不稳定现象。本文在分析讨论了补偿网络、 输出滤波器降阶等闭环系统不稳定性抑制技术的基础上, 提出并讨论了一种具有抑制振荡功能的可控阻尼 LC 输出滤波器。该输出滤波器具有电路结构简洁、 易实现、 振荡抑制效果明显、 损耗低等优点。仿真与试验结果均证实了其可行性。叙 词: 输出滤波器; 振荡抑制; 不稳定性; 闭环反馈控制Abstract: Instability exists mostly in power electronic converters with close loop feedback control. After compensation network and the instability suppressing technique to lower orders of output filter were analyzed in detail and studied, a novel controlled damping LC output filter with surge suppressing was proposed and studied in this paper. The novel output filter owns the advantages of simple circuit structure, easy realize, strong ability of surge suppressing and low loss. The simulation result and experiment show it is feasible.Keywords: output filter; surge suppressing; instability; close loop feedback control四种功率电子变换器 AC/AC、 AC/DC、 DC/DC、 DC/AC 一般都含有 LC 输出滤波器。闭环反馈控制功率电子变换系统容易发生不稳定现象, 因此, 不稳定性抑下载后可任意编辑制技术就成了电力电子学重要的讨论课题。 LC 输出滤波器是个二阶系统, 一般把它的前端电压作为控制量, 其频谱特性与变换器的控制策略及负载性质有关, 输出滤波器的作用就是滤除其中的高次谐波, 以得到所需电压波形。 闭环反馈控制功率电子变换系统的行为包括稳态响应和瞬态响应。为了使这两类响应达到系统的要求, 常引入补偿装置来改进系统的性能。本文在分析讨论了功率电子变换系统多种不稳定性抑制技术的基础上, 提出并讨论了一种具有抑制振荡功能的可控阻尼 LC 输出滤波器, 仿真及试验结果均证实了其可行性。2、 补偿网络技术2.1 传统的补偿网络技术 功率电子变换系统一般采纳高增益的运算放大器形成误差放大器,...
