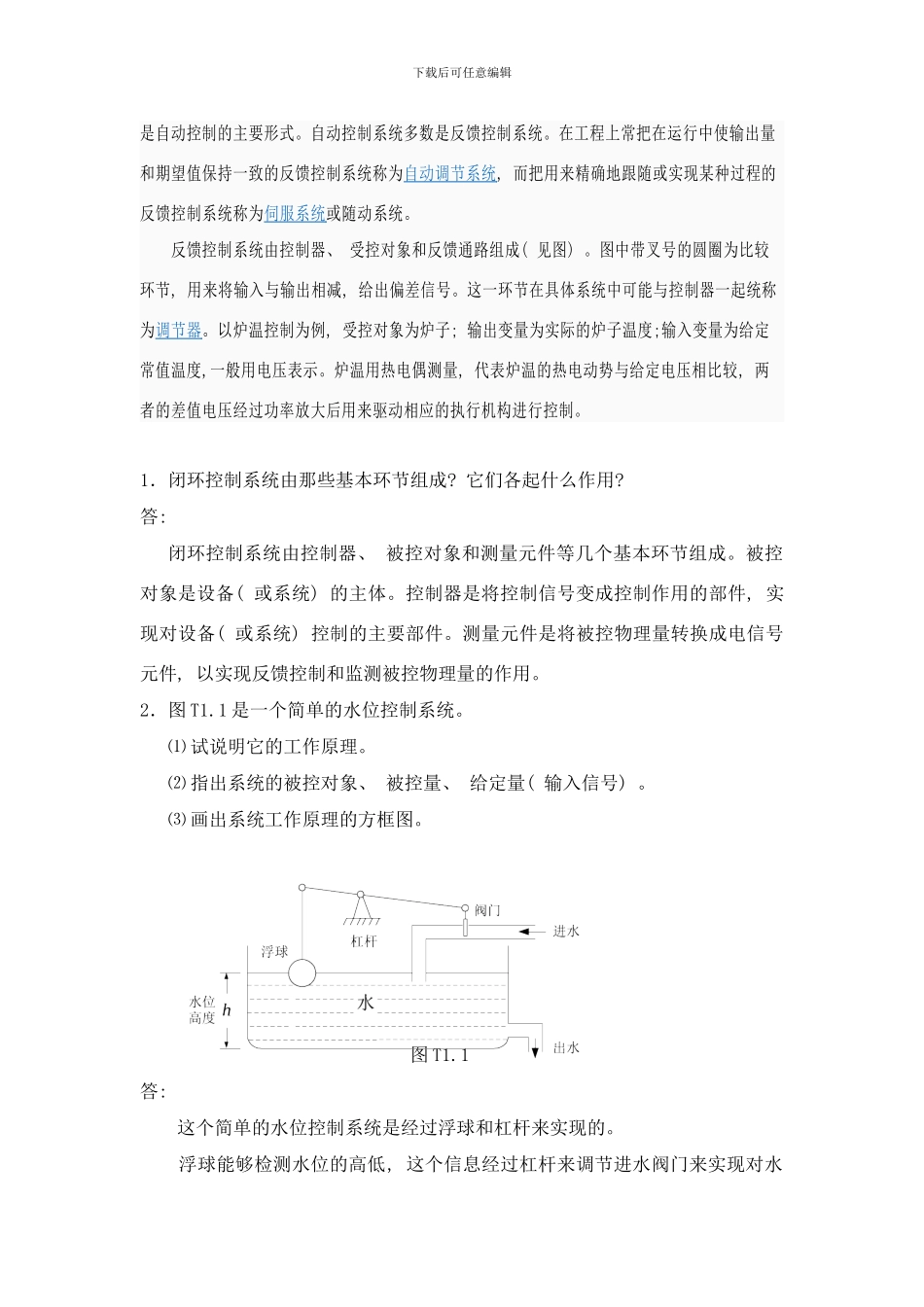

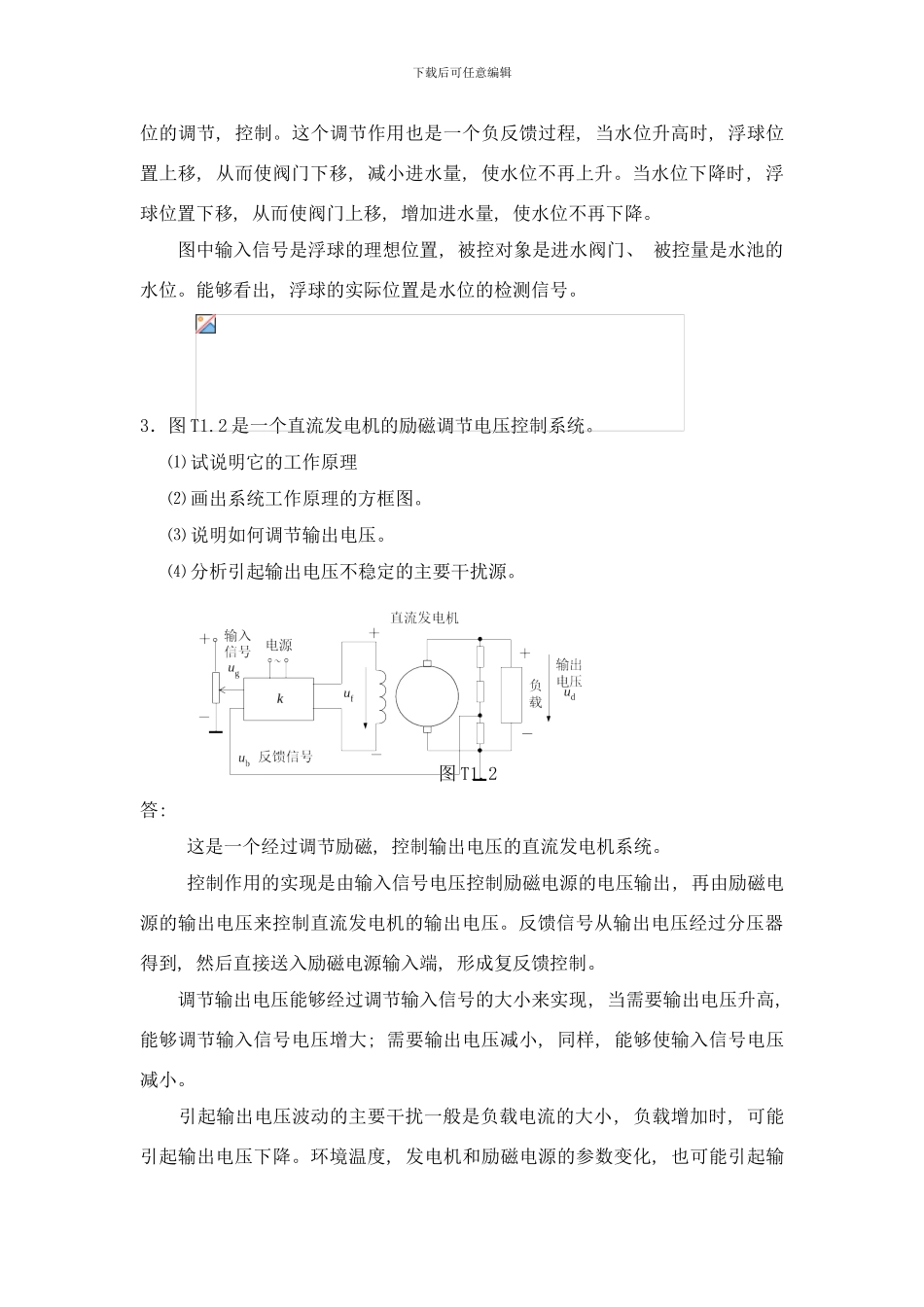

下载后可任意编辑科技名词定义中文名称: 闭环控制系统 英文名称: closed loop control system 其它名称: 反馈控制系统(feedback control system) 定义: 系统的输出量对系统的控制作用有直接影响的控制系统。 概念 由信号正向通路和反馈通路构成闭合回路的自动控制系统 , 又称反馈控制系统 。 这是一种自动控制系统, 其中包括功率放大和反馈, 使输出变量的值相应输入变量的值。数控装置发出质量脉冲后, 当指令值送到位置比较电路时, 此时若工作台没有移动, 即没有位置反馈信号时, 指令值使伺服驱动电动机转动, 经过齿轮、 滚珠丝杠螺母副等传动元件带动机床工作台移动。装在机床工作台上的位置测量元件, 测出工作台的实际位移量后, 后反馈到数控装置的比较器中与指令信号进行比较, 并用比较后的差值进行控制。若两者存在差值, 经放大器后放大, 再控制伺服驱动电动机转动, 直至差值为零时, 工作台才停止移动。这种系统称为闭环伺服系统。 闭环控制系统原理 基于反馈原理 建立的自动控制系统。所谓反馈原理, 就是根据系统输出变化的信息来进行控制, 即经过比较系统行为( 输出) 与期望行为之间的偏差, 并消除偏差以获得预期的系统性能。在反馈控制系统中, 既存在由输入到输出的信号前向通路, 也包含从输出端到输入端的信号反馈通路, 两者组成一个闭合的回路。因此, 反馈控制系统又称为闭环控制系统。反馈控制下载后可任意编辑是自动控制的主要形式。自动控制系统多数是反馈控制系统。在工程上常把在运行中使输出量和期望值保持一致的反馈控制系统称为自动调节系统 , 而把用来精确地跟随或实现某种过程的反馈控制系统称为伺服系统 或随动系统。 反馈控制系统由控制器、 受控对象和反馈通路组成( 见图) 。图中带叉号的圆圈为比较环节, 用来将输入与输出相减, 给出偏差信号。这一环节在具体系统中可能与控制器一起统称为调节器 。以炉温控制为例, 受控对象为炉子; 输出变量为实际的炉子温度;输入变量为给定常值温度,一般用电压表示。炉温用热电偶测量, 代表炉温的热电动势与给定电压相比较, 两者的差值电压经过功率放大后用来驱动相应的执行机构进行控制。 1．闭环控制系统由那些基本环节组成? 它们各起什么作用? 答: 闭环控制系统由控制器、 被控对象和测量元件等几个基本环节组成。被控对象是设备( 或系统) 的主体。控制器是将控制信号变成控制作用的部件, 实现对设备( 或系统) ...
