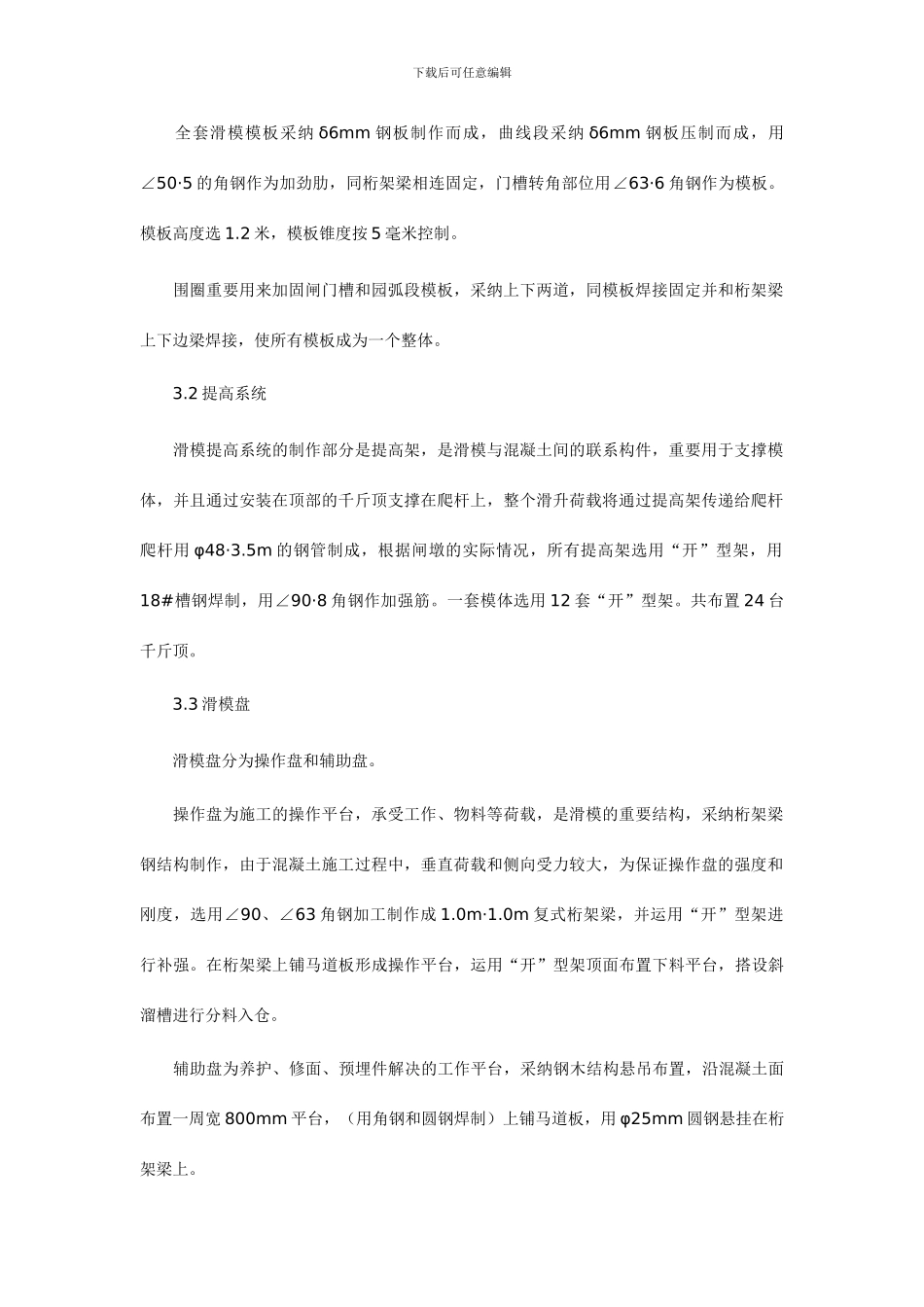

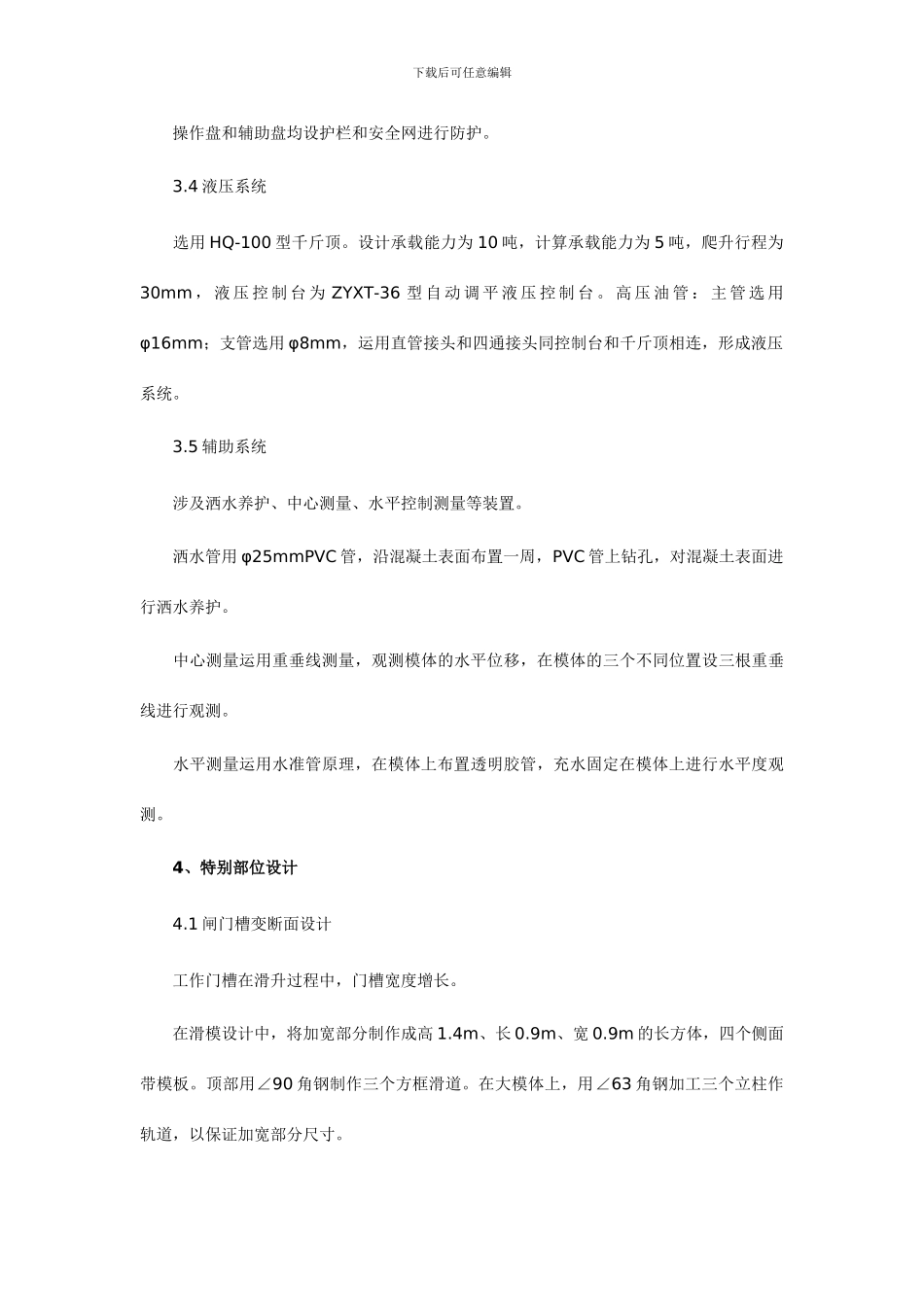

下载后可任意编辑闸墩滑模施工组织设计2024-2-3 15:45 【大 中 小】【打印】【我要纠错】 1、工程概况 辽河石佛寺水库枢纽一期工程闸墩施工分为边墩、中墩和缝墩,八个闸室共计两个边墩、八个中墩、七个缝墩。闸墩底面高程为▽41 米,顶部高程为▽53.2 米,采纳钢筋混凝土浇筑。中墩外型为长条船型,长 23.5 米、宽 3 米;缝墩长 23.5 米、宽 3.5 米;边墩为长方形,长 23.5 米、宽 2.5 米。闸室内有检修门槽和工作门槽,其中工作门槽为边断面设计。顶部▽52.485 至▽53.2 高程墩体收台。 根据数年来的施工经验,对于等截面的混凝土结构采纳滑模法施工是最佳方案之一。该闸墩具有数量多,外型变化小等特点,宜采纳滑模进行施工。 2、施工方案 根据闸墩尺寸、工程量和工期规定,采纳单个闸墩独立滑升,两套滑模同时施工的方案,既制作两套模体,(一套中墩和一套缝墩模体)一套滑升、一套准备。运用其中一套模体改制成边墩模体完毕一侧边墩的滑模施工。滑模施工至顶部高程时将滑模提空,运用门机整体吊装在下一工作面进行滑模准备。 3、滑模常规设计 闸墩滑模设计采纳液压整体滑升模板施工,为保证质量,滑模采纳整体钢结构设计,滑升动力装置为 ZYXT-36 型自动调平液压控制台,滑模装置组成为:模板、围圈;提高系统;滑模盘;液压系统;辅助系统。 3.1 模板、围堰下载后可任意编辑 全套滑模模板采纳 δ6mm 钢板制作而成,曲线段采纳 δ6mm 钢板压制而成,用∠50·5 的角钢作为加劲肋,同桁架梁相连固定,门槽转角部位用∠63·6 角钢作为模板。模板高度选 1.2 米,模板锥度按 5 毫米控制。 围圈重要用来加固闸门槽和园弧段模板,采纳上下两道,同模板焊接固定并和桁架梁上下边梁焊接,使所有模板成为一个整体。 3.2 提高系统 滑模提高系统的制作部分是提高架,是滑模与混凝土间的联系构件,重要用于支撑模体,并且通过安装在顶部的千斤顶支撑在爬杆上,整个滑升荷载将通过提高架传递给爬杆爬杆用 φ48·3.5m 的钢管制成,根据闸墩的实际情况,所有提高架选用“开”型架,用18#槽钢焊制,用∠90·8 角钢作加强筋。一套模体选用 12 套“开”型架。共布置 24 台千斤顶。 3.3 滑模盘 滑模盘分为操作盘和辅助盘。 操作盘为施工的操作平台,承受工作、物料等荷载,是滑模的重要结构,采纳桁架梁钢结构制作,由于混凝土施工过程中,垂直荷载和侧向受力较大,为保证操作盘的强度和刚度,选用∠90...
