防护栅栏安装技术交底样本

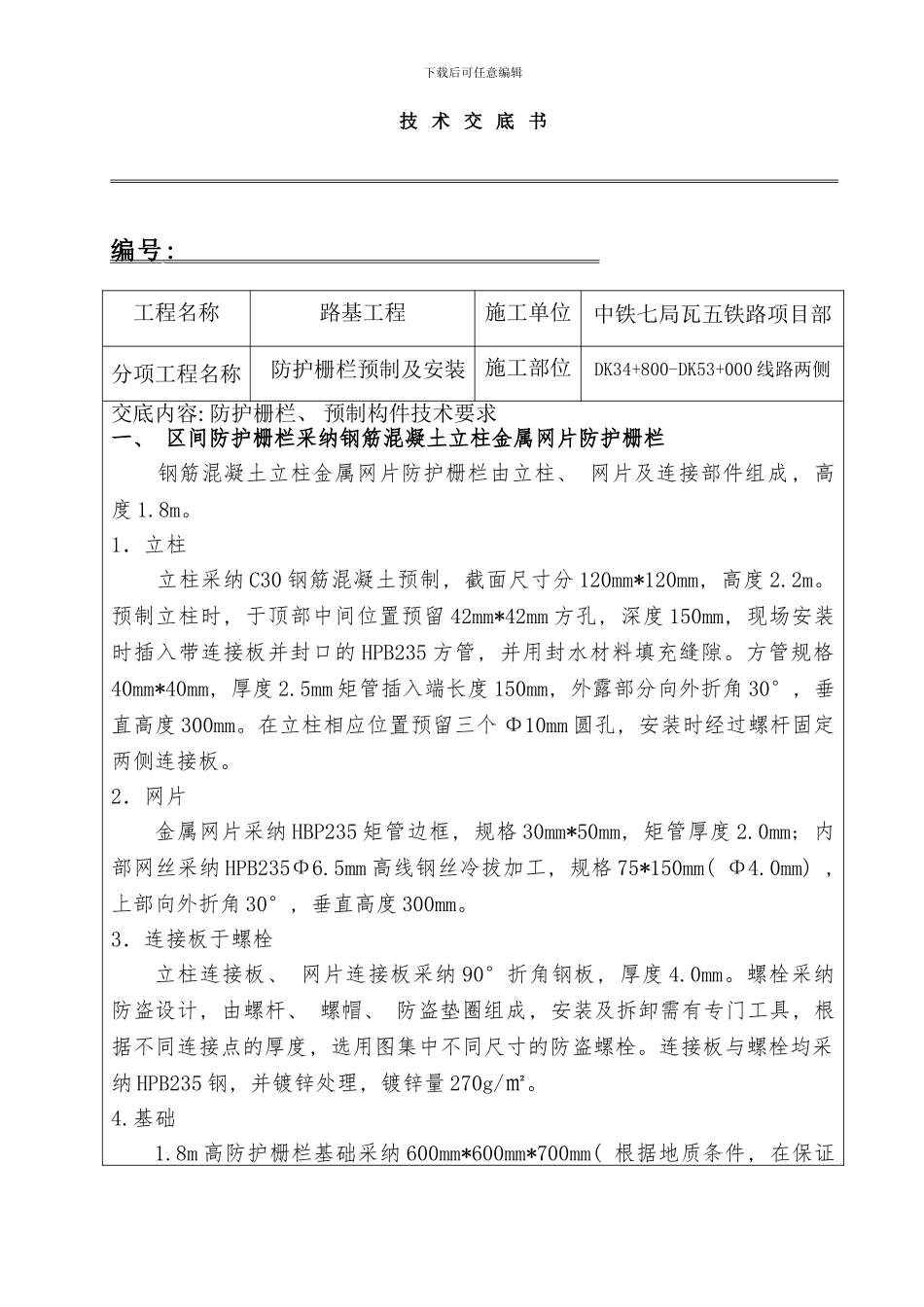

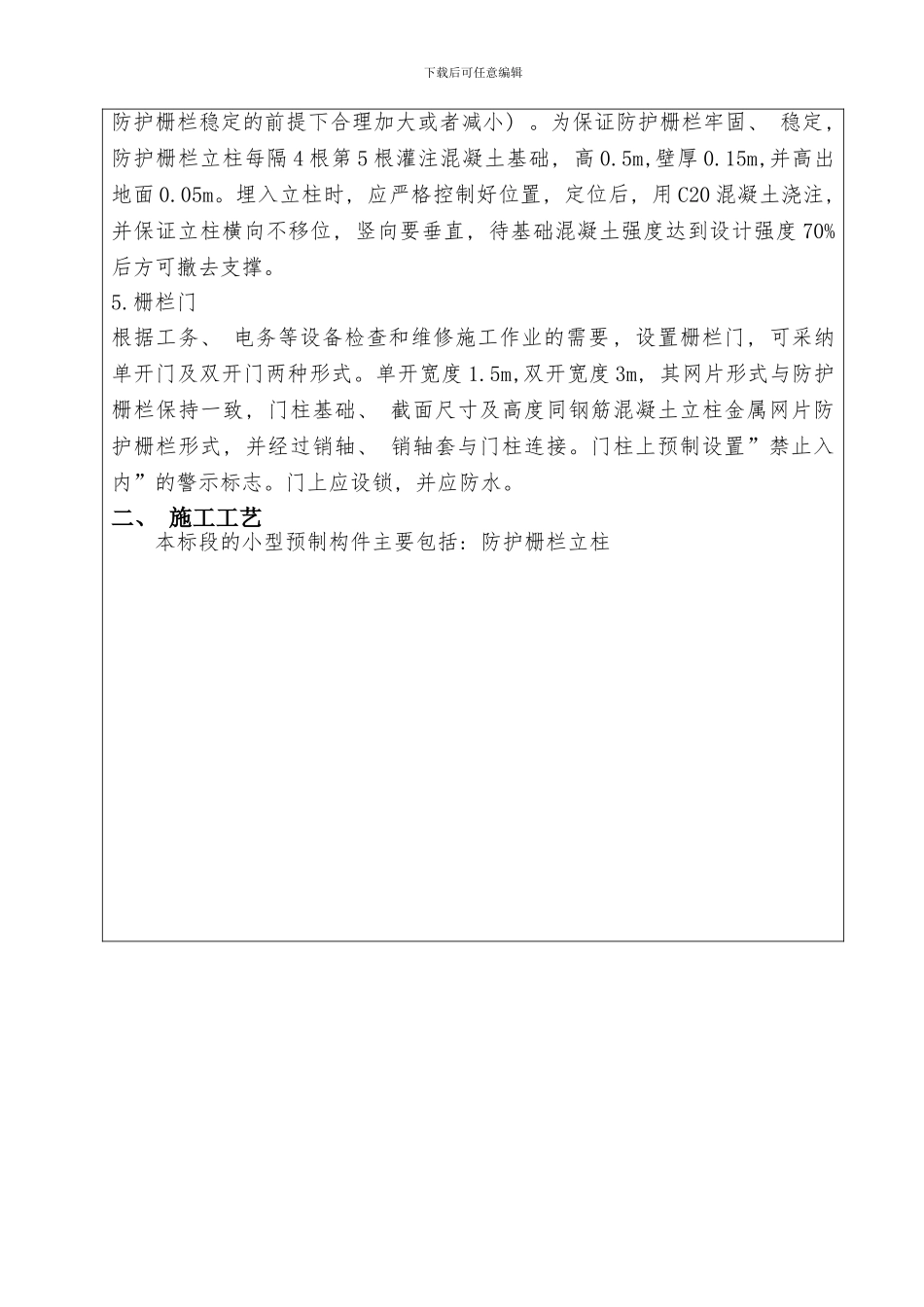

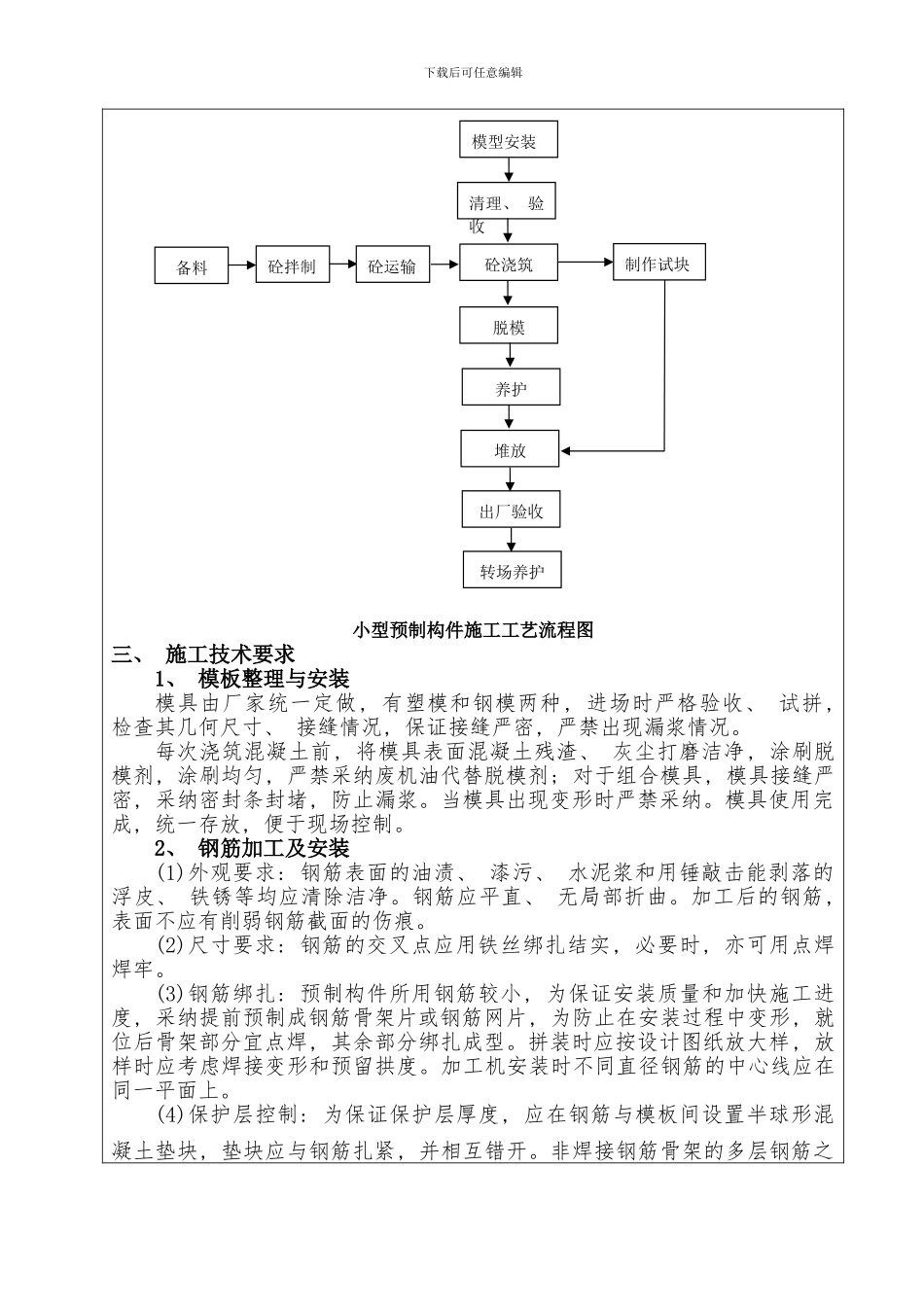

下载后可任意编辑技 术 交 底 书 编号 : 工程名称路基工程施工单位中铁七局瓦五铁路项目部分项工程名称 防护栅栏预制及安装施工部位DK34+800-DK53+000 线路两侧 交底内容: 防护栅栏、 预制构件技术要求一、 区间防护栅栏采纳钢筋混凝土立柱金属网片防护栅栏 钢筋混凝土立柱金属网片防护栅栏由立柱、 网片及连接部件组成, 高度 1.8m。1．立柱 立柱采纳 C30 钢筋混凝土预制, 截面尺寸分 120mm*120mm, 高度 2.2m。预制立柱时, 于顶部中间位置预留 42mm*42mm 方孔, 深度 150mm, 现场安装时插入带连接板并封口的 HPB235 方管, 并用封水材料填充缝隙。方管规格40mm*40mm, 厚度 2.5mm 矩管插入端长度 150mm, 外露部分向外折角 30°, 垂直高度 300mm。在立柱相应位置预留三个 Φ10mm 圆孔, 安装时经过螺杆固定两侧连接板。2．网片金属网片采纳 HBP235 矩管边框, 规格 30mm*50mm, 矩管厚度 2.0mm; 内部网丝采纳 HPB235Φ6.5mm 高线钢丝冷拔加工, 规格 75*150mm( Φ4.0mm) , 上部向外折角 30°, 垂直高度 300mm。3．连接板于螺栓立柱连接板、 网片连接板采纳 90°折角钢板, 厚度 4.0mm。螺栓采纳防盗设计, 由螺杆、 螺帽、 防盗垫圈组成, 安装及拆卸需有专门工具, 根据不同连接点的厚度, 选用图集中不同尺寸的防盗螺栓。连接板与螺栓均采纳 HPB235 钢, 并镀锌处理, 镀锌量 270g/㎡。4.基础1.8m 高防护栅栏基础采纳 600mm*600mm*700mm( 根据地质条件, 在保证下载后可任意编辑防护栅栏稳定的前提下合理加大或者减小) 。为保证防护栅栏牢固、 稳定, 防护栅栏立柱每隔 4 根第 5 根灌注混凝土基础, 高 0.5m,壁厚 0.15m,并高出地面 0.05m。埋入立柱时, 应严格控制好位置, 定位后, 用 C20 混凝土浇注, 并保证立柱横向不移位, 竖向要垂直, 待基础混凝土强度达到设计强度 70%后方可撤去支撑。5.栅栏门根据工务、 电务等设备检查和维修施工作业的需要, 设置栅栏门, 可采纳单开门及双开门两种形式。单开宽度 1.5m,双开宽度 3m, 其网片形式与防护栅栏保持一致, 门柱基础、 截面尺寸及高度同钢筋混凝土立柱金属网片防护栅栏形式, 并经过销轴、 销轴套与门柱连接。门柱上预制设置”禁止入内”的警示标志。门上应设锁, 并应防水。二、 施工工艺本标段的小型预制构件主要包括: 防护栅栏立柱下载后可任意编辑小型预制构件施工工艺流程图三、 施工技术要求...
