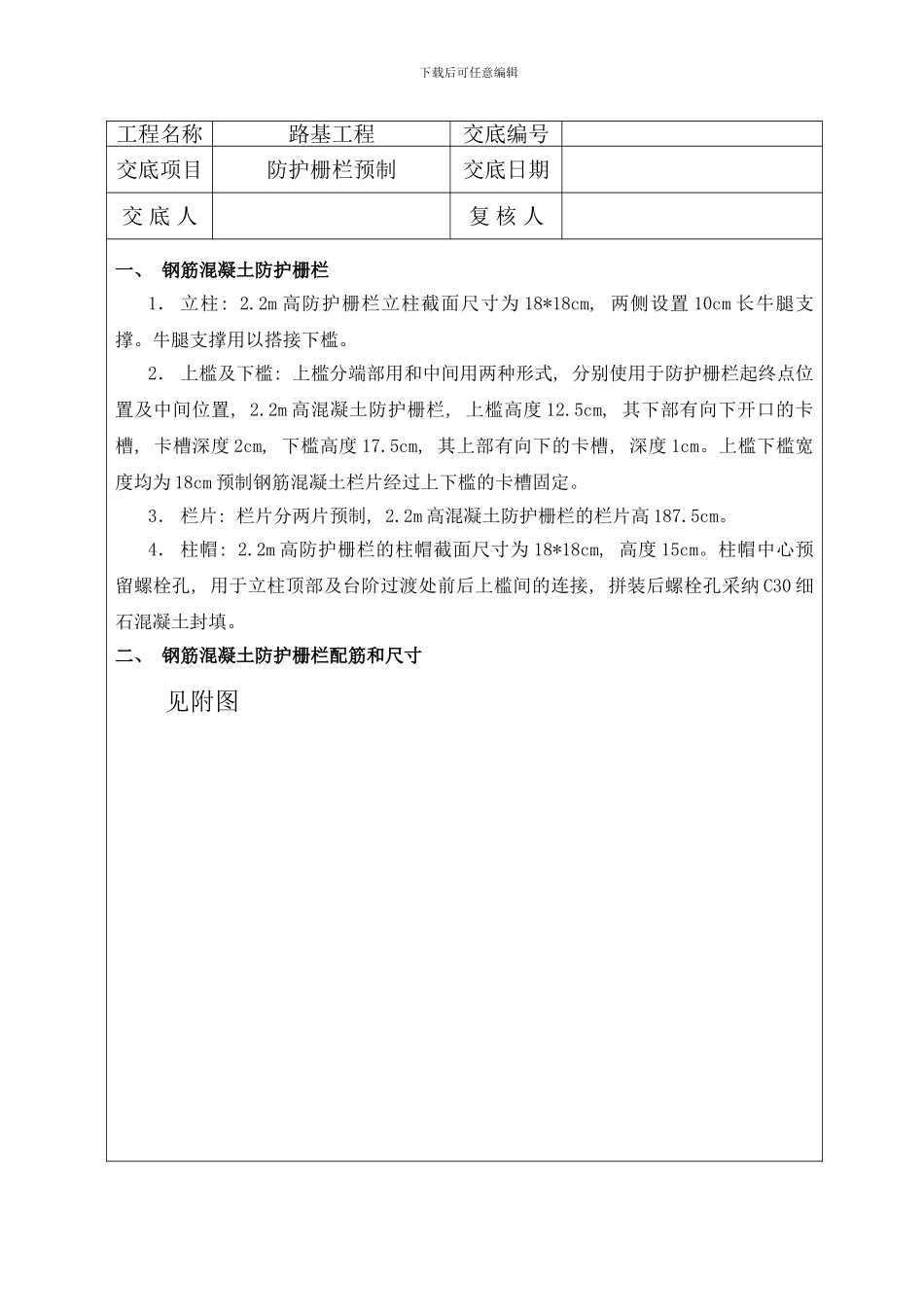

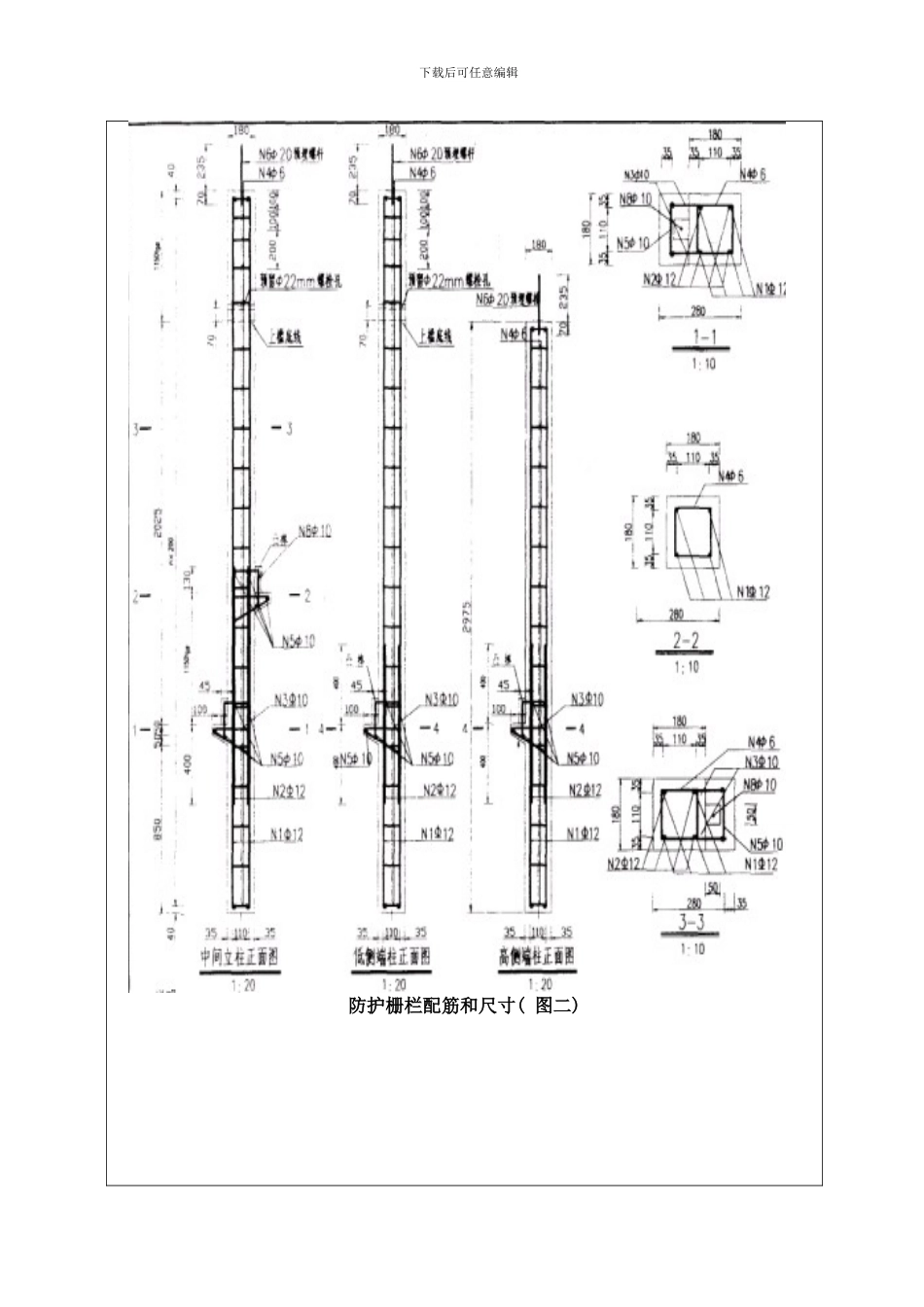

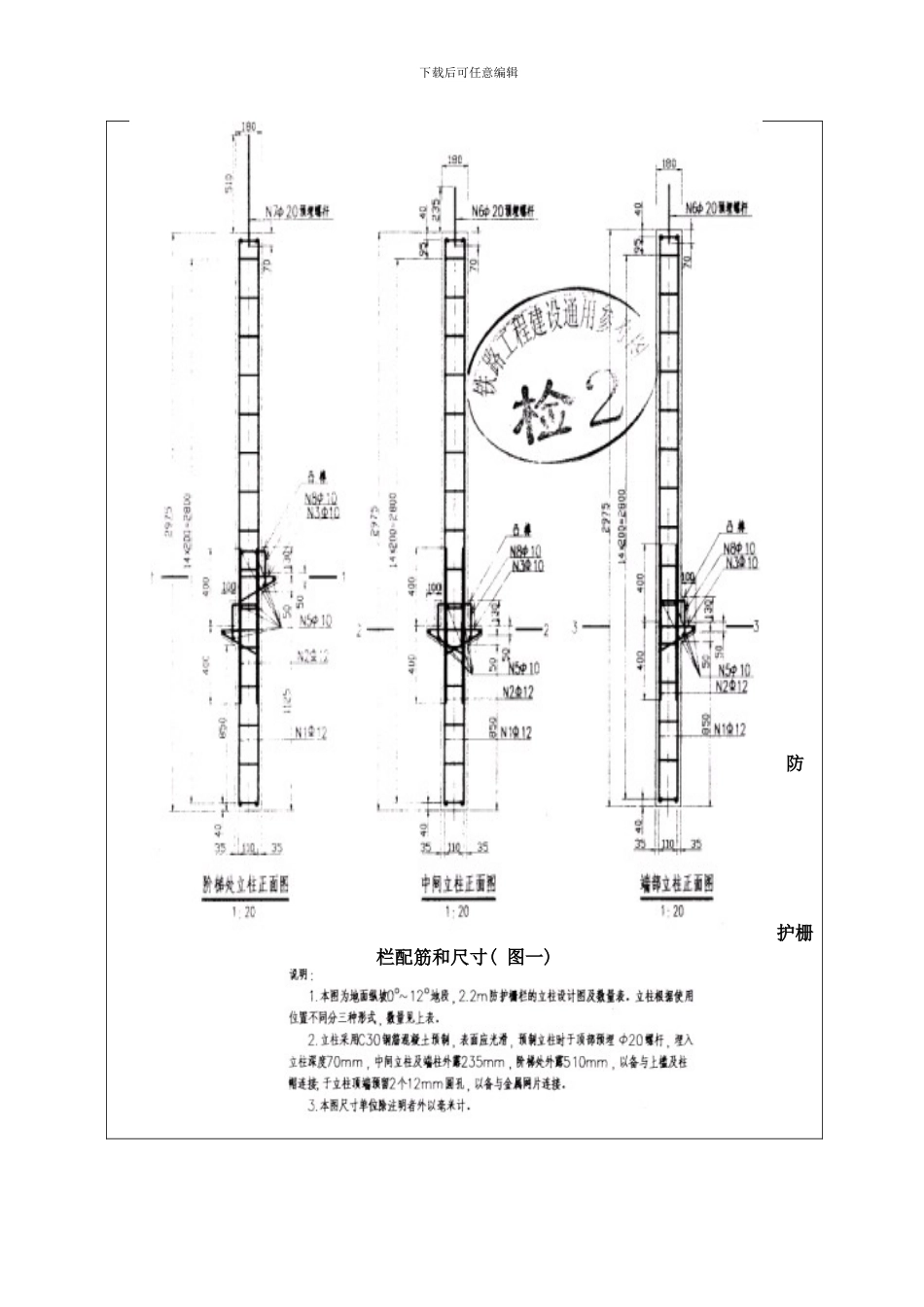

下载后可任意编辑工程名称路基工程交底编号交底项目防护栅栏预制交底日期交 底 人复 核 人一、 钢筋混凝土防护栅栏1． 立柱: 2.2m 高防护栅栏立柱截面尺寸为 18*18cm, 两侧设置 10cm 长牛腿支撑。牛腿支撑用以搭接下槛。2． 上槛及下槛: 上槛分端部用和中间用两种形式, 分别使用于防护栅栏起终点位置及中间位置, 2.2m 高混凝土防护栅栏, 上槛高度 12.5cm, 其下部有向下开口的卡槽, 卡槽深度 2cm, 下槛高度 17.5cm, 其上部有向下的卡槽, 深度 1cm。上槛下槛宽度均为 18cm 预制钢筋混凝土栏片经过上下槛的卡槽固定。3． 栏片: 栏片分两片预制, 2.2m 高混凝土防护栅栏的栏片高 187.5cm。4． 柱帽: 2.2m 高防护栅栏的柱帽截面尺寸为 18*18cm, 高度 15cm。柱帽中心预留螺栓孔, 用于立柱顶部及台阶过渡处前后上槛间的连接, 拼装后螺栓孔采纳 C30 细石混凝土封填。二、 钢筋混凝土防护栅栏配筋和尺寸见附图下载后可任意编辑防护栅栏配筋和尺寸( 图一) 下载后可任意编辑防护栅栏配筋和尺寸( 图二) 下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑如有不详之处请及时与技术人员联系, 严禁私自施工! 接底人: 接底日期:
