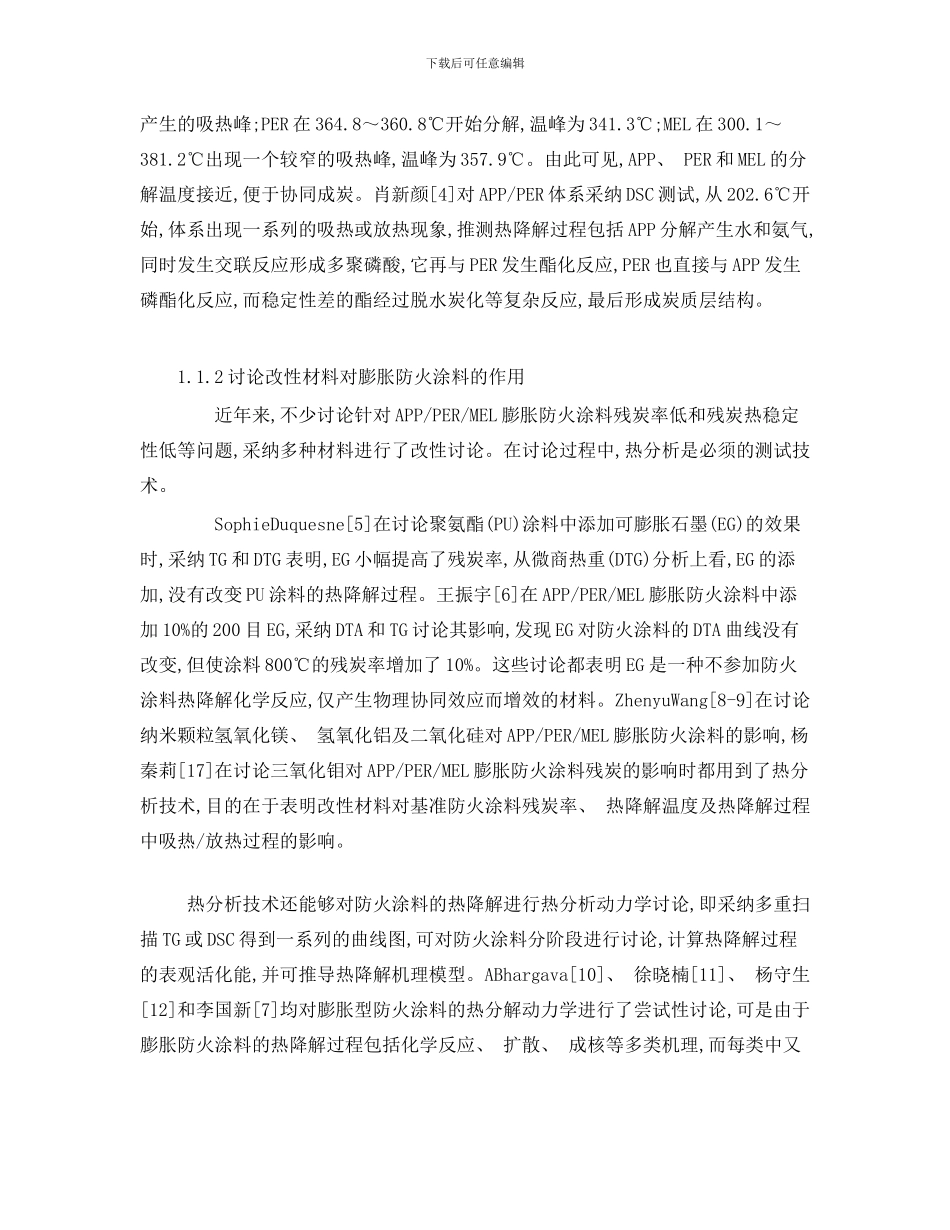

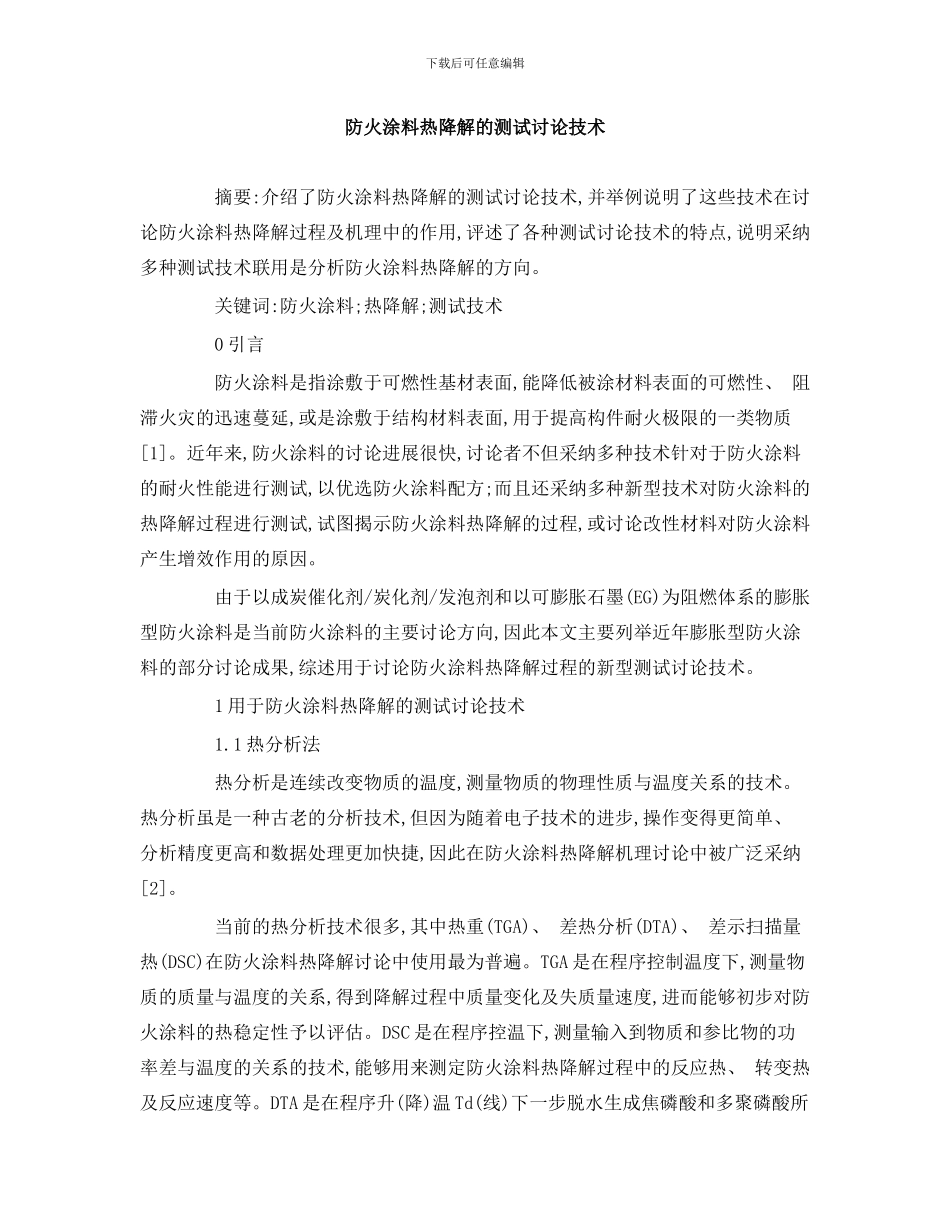

下载后可任意编辑防火涂料热降解的测试讨论技术 摘要:介绍了防火涂料热降解的测试讨论技术,并举例说明了这些技术在讨论防火涂料热降解过程及机理中的作用,评述了各种测试讨论技术的特点,说明采纳多种测试技术联用是分析防火涂料热降解的方向。 关键词:防火涂料;热降解;测试技术 0 引言 防火涂料是指涂敷于可燃性基材表面,能降低被涂材料表面的可燃性、 阻滞火灾的迅速蔓延,或是涂敷于结构材料表面,用于提高构件耐火极限的一类物质[1]。近年来,防火涂料的讨论进展很快,讨论者不但采纳多种技术针对于防火涂料的耐火性能进行测试,以优选防火涂料配方;而且还采纳多种新型技术对防火涂料的热降解过程进行测试,试图揭示防火涂料热降解的过程,或讨论改性材料对防火涂料产生增效作用的原因。 由于以成炭催化剂/炭化剂/发泡剂和以可膨胀石墨(EG)为阻燃体系的膨胀型防火涂料是当前防火涂料的主要讨论方向,因此本文主要列举近年膨胀型防火涂料的部分讨论成果,综述用于讨论防火涂料热降解过程的新型测试讨论技术。 1 用于防火涂料热降解的测试讨论技术 1.1 热分析法 热分析是连续改变物质的温度,测量物质的物理性质与温度关系的技术。热分析虽是一种古老的分析技术,但因为随着电子技术的进步,操作变得更简单、 分析精度更高和数据处理更加快捷,因此在防火涂料热降解机理讨论中被广泛采纳[2]。 当前的热分析技术很多,其中热重(TGA)、 差热分析(DTA)、 差示扫描量热(DSC)在防火涂料热降解讨论中使用最为普遍。TGA 是在程序控制温度下,测量物质的质量与温度的关系,得到降解过程中质量变化及失质量速度,进而能够初步对防火涂料的热稳定性予以评估。DSC 是在程序控温下,测量输入到物质和参比物的功率差与温度的关系的技术,能够用来测定防火涂料热降解过程中的反应热、 转变热及反应速度等。DTA 是在程序升(降)温 Td(线)下一步脱水生成焦磷酸和多聚磷酸所下载后可任意编辑产生的吸热峰;PER 在 364.8～360.8℃开始分解,温峰为 341.3℃;MEL 在 300.1～381.2℃出现一个较窄的吸热峰,温峰为 357.9℃。由此可见,APP、 PER 和 MEL 的分解温度接近,便于协同成炭。肖新颜[4]对 APP/PER 体系采纳 DSC 测试,从 202.6℃开始,体系出现一系列的吸热或放热现象,推测热降解过程包括 APP 分解产生水和氨气,同时发生交联反应形成多聚磷酸,它再与 PER 发生酯化反应,PER 也直接与 APP 发生磷酯化反应,而稳定性差的酯经过脱水炭化等复杂反应,...
