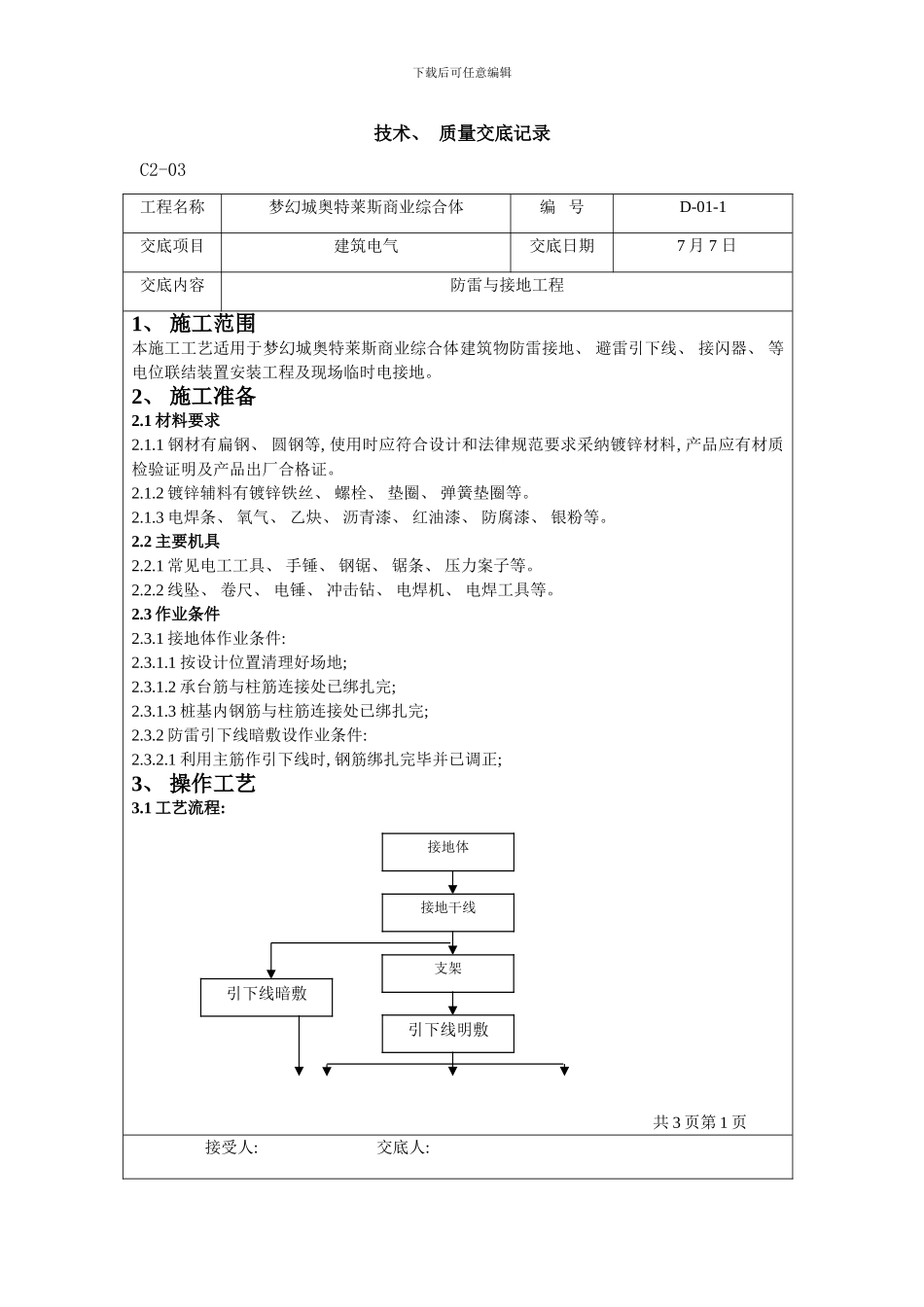

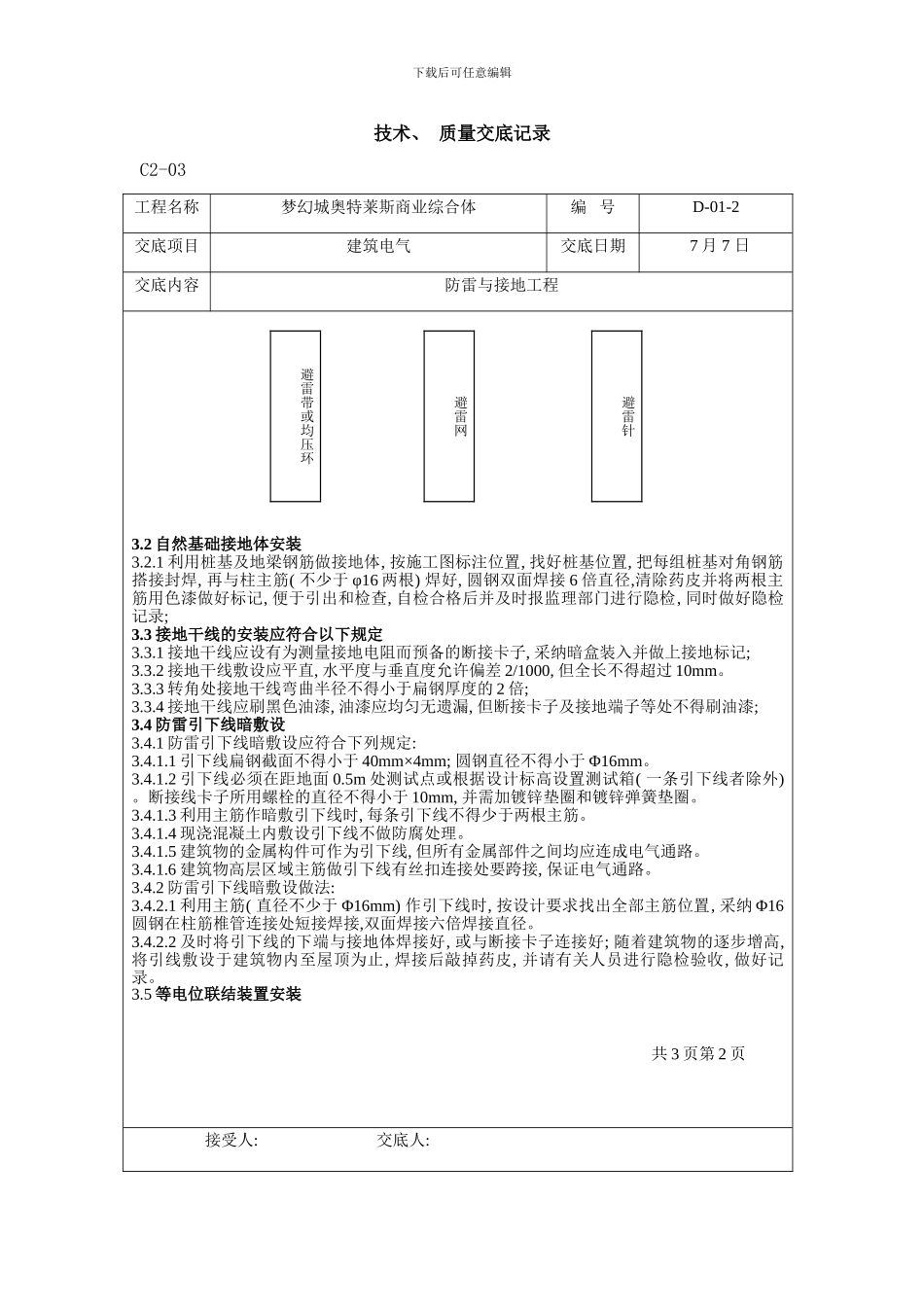

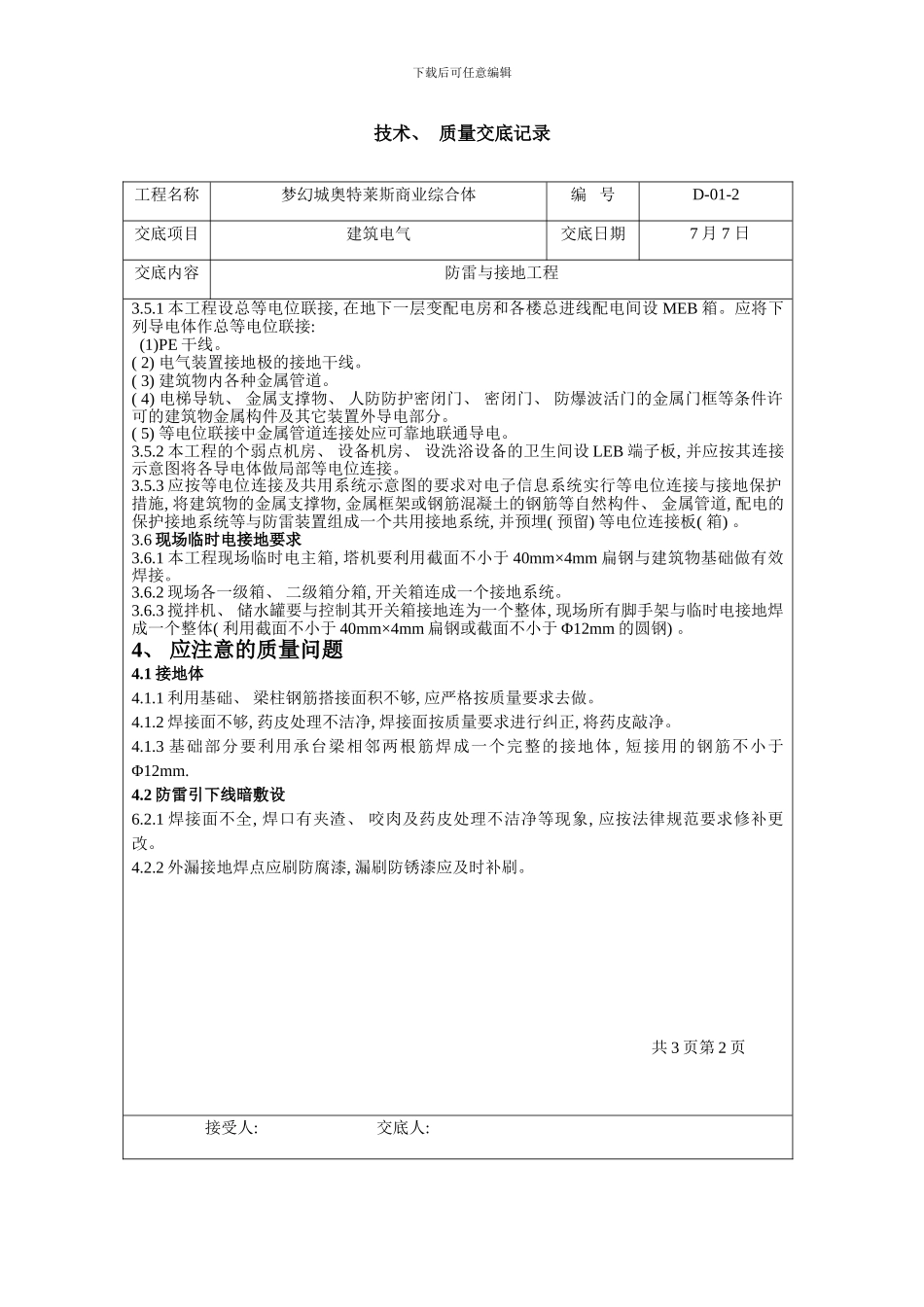

下载后可任意编辑技术、 质量交底记录C2-03工程名称梦幻城奥特莱斯商业综合体编 号D-01-1交底项目建筑电气交底日期 7 月 7 日交底内容防雷与接地工程1、 施工范围本施工工艺适用于梦幻城奥特莱斯商业综合体建筑物防雷接地、 避雷引下线、 接闪器、 等电位联结装置安装工程及现场临时电接地。2、 施工准备2.1 材料要求2.1.1 钢材有扁钢、 圆钢等, 使用时应符合设计和法律规范要求采纳镀锌材料, 产品应有材质检验证明及产品出厂合格证。2.1.2 镀锌辅料有镀锌铁丝、 螺栓、 垫圈、 弹簧垫圈等。2.1.3 电焊条、 氧气、 乙炔、 沥青漆、 红油漆、 防腐漆、 银粉等。2.2 主要机具2.2.1 常见电工工具、 手锤、 钢锯、 锯条、 压力案子等。2.2.2 线坠、 卷尺、 电锤、 冲击钻、 电焊机、 电焊工具等。2.3 作业条件2.3.1 接地体作业条件: 2.3.1.1 按设计位置清理好场地; 2.3.1.2 承台筋与柱筋连接处已绑扎完; 2.3.1.3 桩基内钢筋与柱筋连接处已绑扎完; 2.3.2 防雷引下线暗敷设作业条件: 2.3.2.1 利用主筋作引下线时, 钢筋绑扎完毕并已调正; 3、 操作工艺3.1 工艺流程: 共 3 页第 1 页接受人: 交底人: 接地体接地干线支架引下线明敷引下线暗敷下载后可任意编辑技术、 质量交底记录C2-03工程名称梦幻城奥特莱斯商业综合体编 号D-01-2交底项目建筑电气交底日期 7 月 7 日交底内容防雷与接地工程3.2 自然基础接地体安装3.2.1 利用桩基及地梁钢筋做接地体, 按施工图标注位置, 找好桩基位置, 把每组桩基对角钢筋搭接封焊, 再与柱主筋( 不少于 φ16 两根) 焊好, 圆钢双面焊接 6 倍直径,清除药皮并将两根主筋用色漆做好标记, 便于引出和检查, 自检合格后并及时报监理部门进行隐检, 同时做好隐检记录; 3.3 接地干线的安装应符合以下规定3.3.1 接地干线应设有为测量接地电阻而预备的断接卡子, 采纳暗盒装入并做上接地标记; 3.3.2 接地干线敷设应平直, 水平度与垂直度允许偏差 2/1000, 但全长不得超过 10mm。3.3.3 转角处接地干线弯曲半径不得小于扁钢厚度的 2 倍; 3.3.4 接地干线应刷黑色油漆, 油漆应均匀无遗漏, 但断接卡子及接地端子等处不得刷油漆; 3.4 防雷引下线暗敷设3.4.1 防雷引下线暗敷设应符合下列规定: 3.4.1.1 引下线扁钢截面不得小于 40mm×4mm; 圆钢直径不得小于 Φ16mm。3.4.1.2 引下线必须在距地面 0.5m 处测试点或根据设计标高设...
