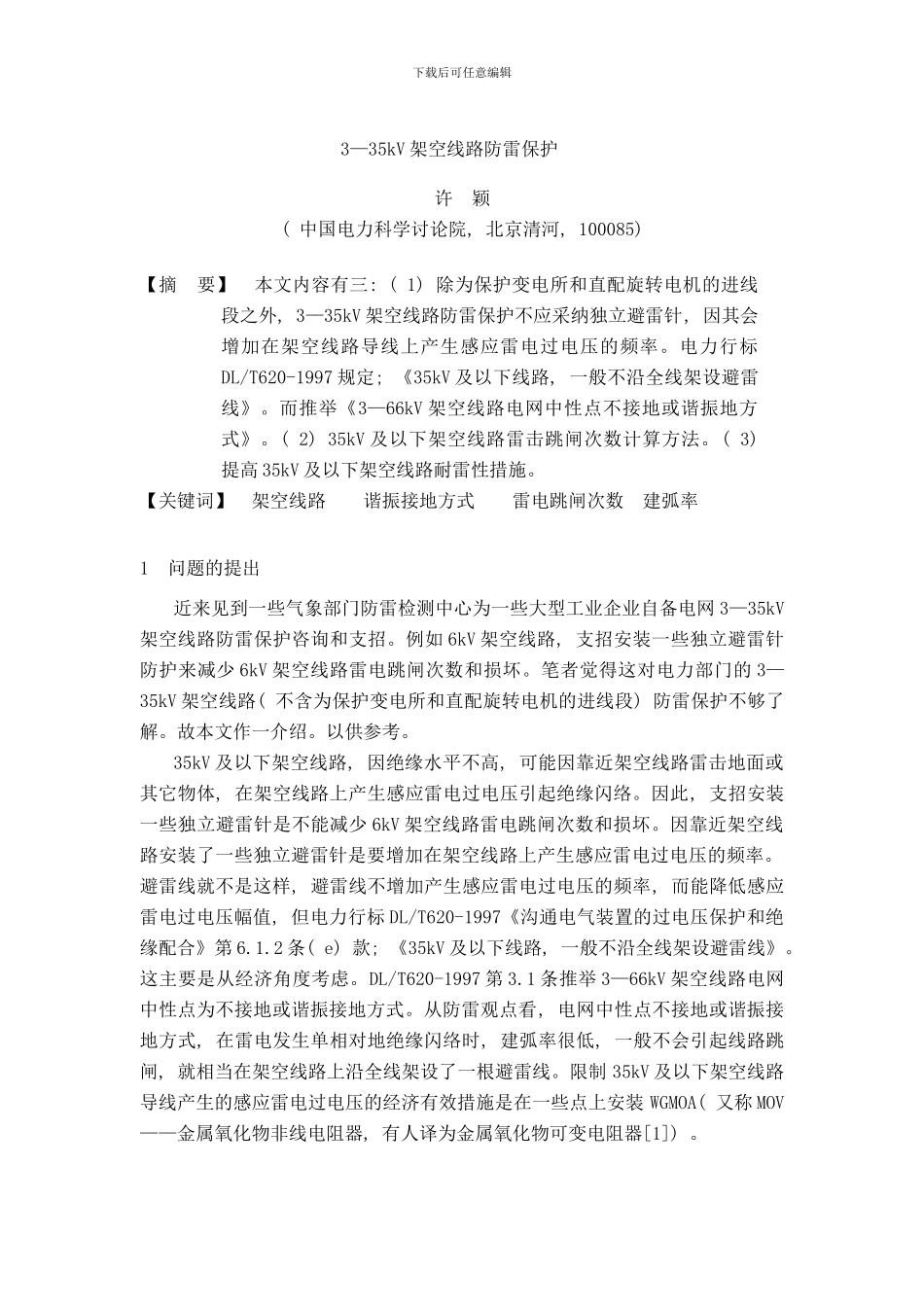

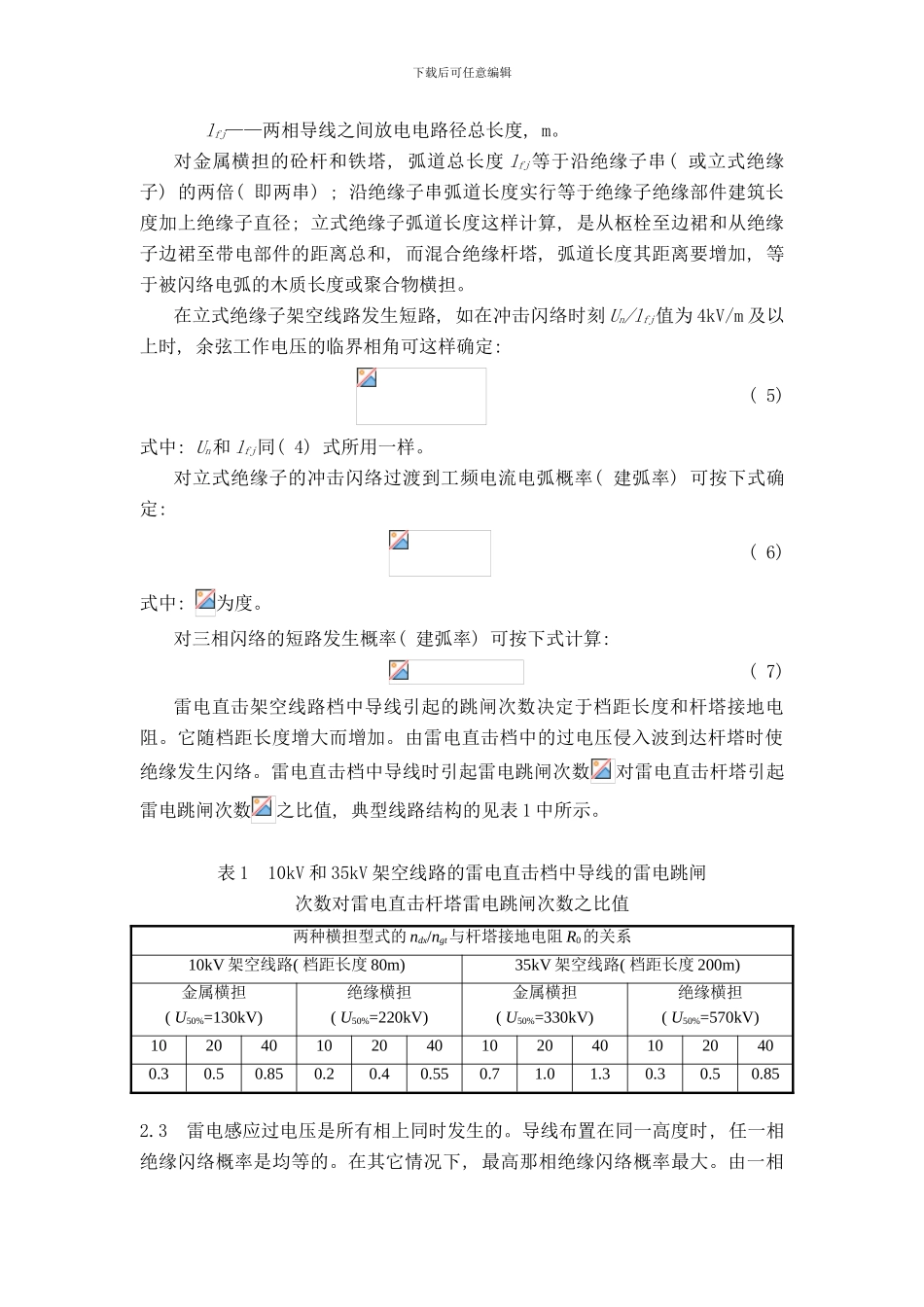

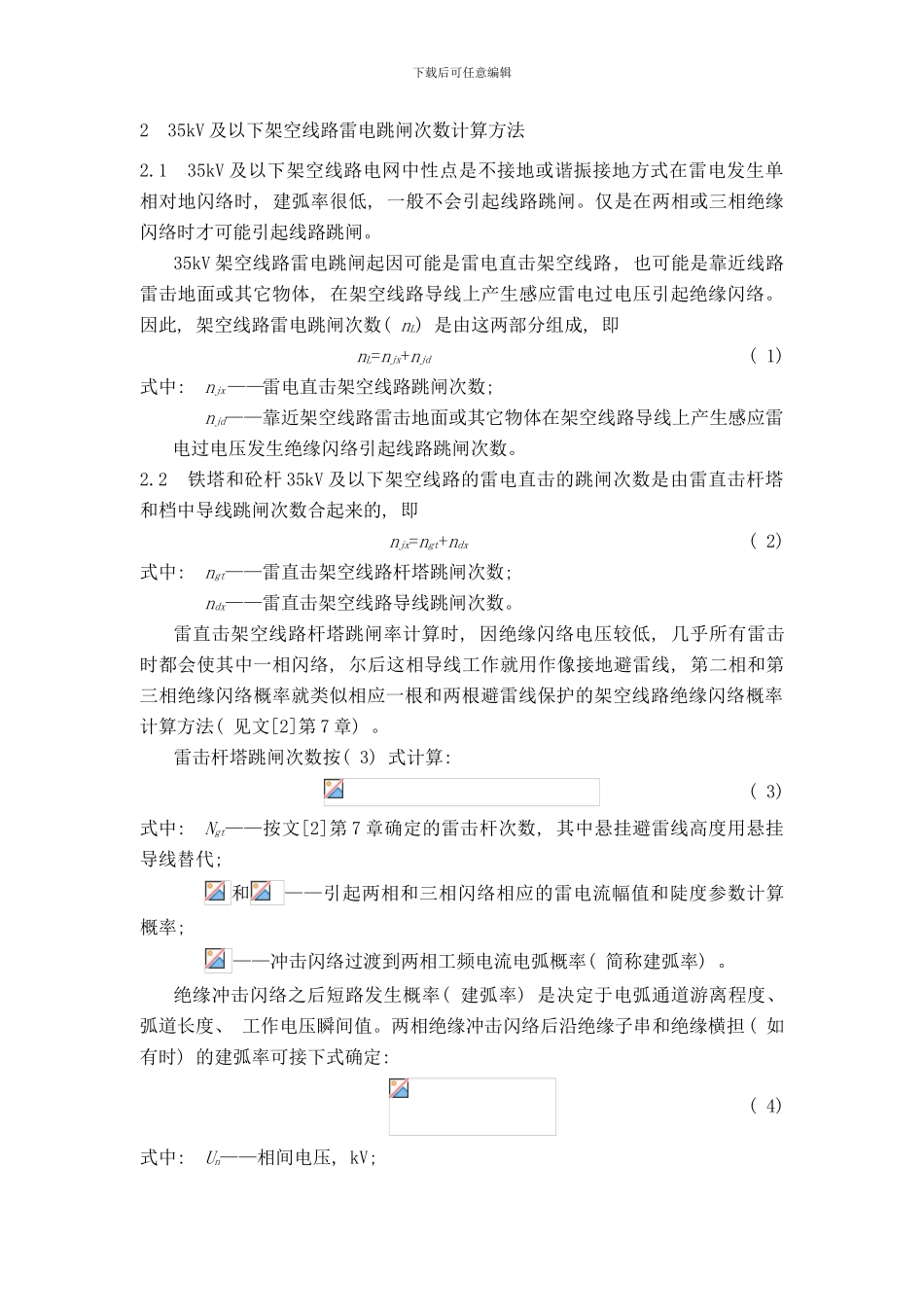

下载后可任意编辑3—35kV 架空线路防雷保护许 颖( 中国电力科学讨论院, 北京清河, 100085) 【摘 要】 本文内容有三: ( 1) 除为保护变电所和直配旋转电机的进线段之外, 3—35kV 架空线路防雷保护不应采纳独立避雷针, 因其会增加在架空线路导线上产生感应雷电过电压的频率。电力行标DL/T620-1997 规定; 《35kV 及以下线路, 一般不沿全线架设避雷线》。而推举《3—66kV 架空线路电网中性点不接地或谐振地方式》。( 2) 35kV 及以下架空线路雷击跳闸次数计算方法。( 3) 提高 35kV 及以下架空线路耐雷性措施。【关键词】 架空线路 谐振接地方式 雷电跳闸次数 建弧率1 问题的提出近来见到一些气象部门防雷检测中心为一些大型工业企业自备电网 3—35kV架空线路防雷保护咨询和支招。例如 6kV 架空线路, 支招安装一些独立避雷针防护来减少 6kV 架空线路雷电跳闸次数和损坏。笔者觉得这对电力部门的 3—35kV 架空线路( 不含为保护变电所和直配旋转电机的进线段) 防雷保护不够了解。故本文作一介绍。以供参考。35kV 及以下架空线路, 因绝缘水平不高, 可能因靠近架空线路雷击地面或其它物体, 在架空线路上产生感应雷电过电压引起绝缘闪络。因此, 支招安装一些独立避雷针是不能减少 6kV 架空线路雷电跳闸次数和损坏。因靠近架空线路安装了一些独立避雷针是要增加在架空线路上产生感应雷电过电压的频率。避雷线就不是这样, 避雷线不增加产生感应雷电过电压的频率, 而能降低感应雷电过电压幅值, 但电力行标 DL/T620-1997《沟通电气装置的过电压保护和绝缘配合》第 6.1.2 条( e) 款; 《35kV 及以下线路, 一般不沿全线架设避雷线》。这主要是从经济角度考虑。DL/T620-1997 第 3.1 条推举 3—66kV 架空线路电网中性点为不接地或谐振接地方式。从防雷观点看, 电网中性点不接地或谐振接地方式, 在雷电发生单相对地绝缘闪络时, 建弧率很低, 一般不会引起线路跳闸, 就相当在架空线路上沿全线架设了一根避雷线。限制 35kV 及以下架空线路导线产生的感应雷电过电压的经济有效措施是在一些点上安装 WGMOA( 又称 MOV——金属氧化物非线电阻器, 有人译为金属氧化物可变电阻器[1]) 。下载后可任意编辑2 35kV 及以下架空线路雷电跳闸次数计算方法2.1 35kV 及以下架空线路电网中性点是不接地或谐振接地方式在雷电发生单相对地闪络时, 建弧率很低, 一般不会引起线路跳闸。仅是在两相或三相绝缘...
