阿坝硫酸罐施工方案样本

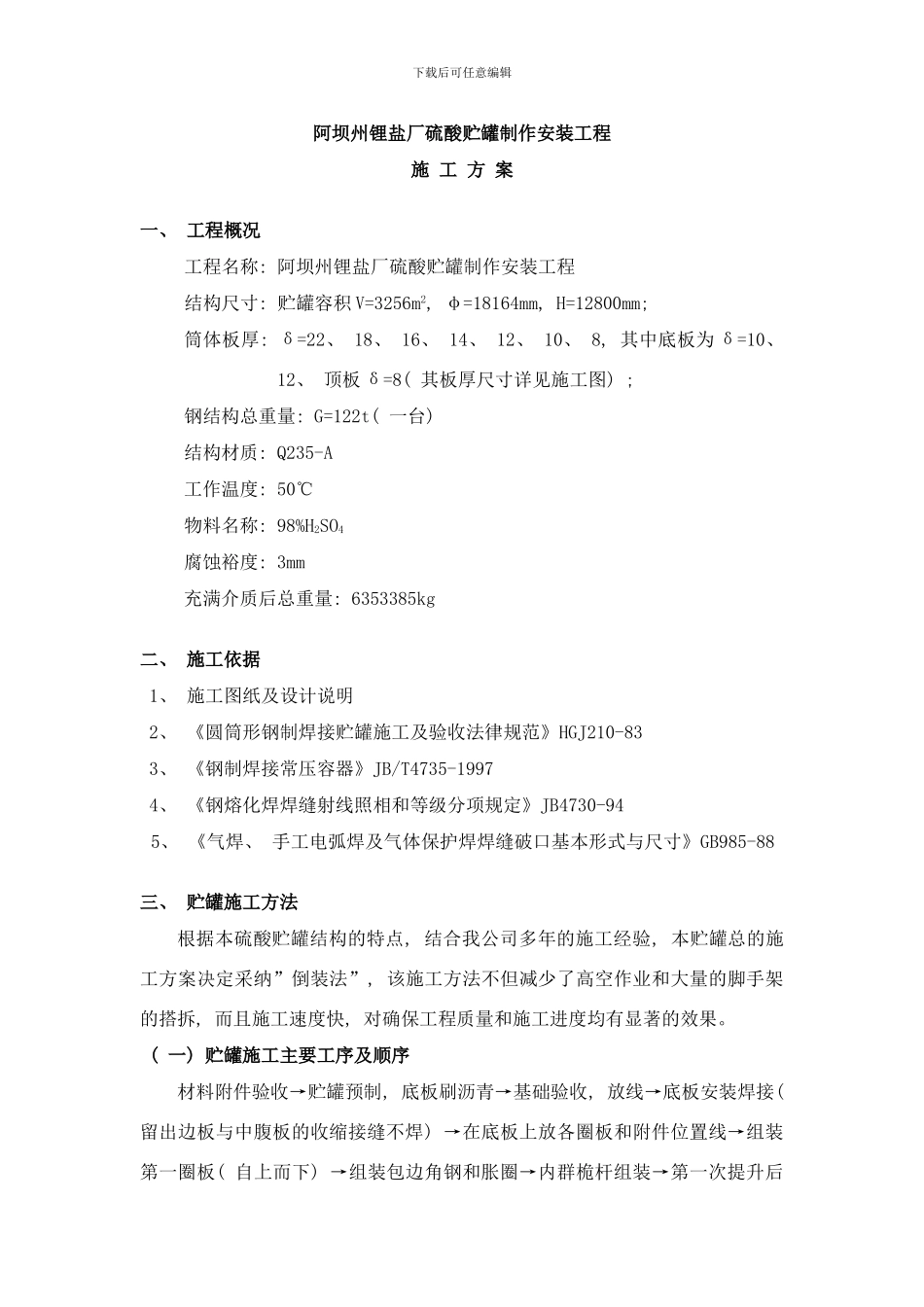

阿坝硫酸罐施工方案样本_第1页
1/10
阿坝硫酸罐施工方案样本_第2页
2/10
阿坝硫酸罐施工方案样本_第3页
3/10
下载后可任意编辑阿坝州锂盐厂硫酸贮罐制作安装工程施 工 方 案一、 工程概况工程名称: 阿坝州锂盐厂硫酸贮罐制作安装工程结构尺寸: 贮罐容积 V=3256m2, φ=18164mm, H=12800mm; 筒体板厚: δ=22、 18、 16、 14、 12、 10、 8, 其中底板为 δ=10、 12、 顶板 δ=8( 其板厚尺寸详见施工图) ; 钢结构总重量: G=122t( 一台) 结构材质: Q235-A工作温度: 50℃物料名称: 98%H2SO4腐蚀裕度: 3mm充满介质后总重量: 6353385kg二、 施工依据1、 施工图纸及设计说明2、 《圆筒形钢制焊接贮罐施工及验收法律规范》HGJ210-833、 《钢制焊接常压容器》JB/T4735-19974、 《钢熔化焊焊缝射线照相和等级分项规定》JB4730-945、 《气焊、 手工电弧焊及气体保护焊焊缝破口基本形式与尺寸》GB985-88三、 贮罐施工方法根据本硫酸贮罐结构的特点, 结合我公司多年的施工经验, 本贮罐总的施工方案决定采纳”倒装法”, 该施工方法不但减少了高空作业和大量的脚手架的搭拆, 而且施工速度快, 对确保工程质量和施工进度均有显著的效果。( 一) 贮罐施工主要工序及顺序材料附件验收→贮罐预制, 底板刷沥青→基础验收, 放线→底板安装焊接( 留出边板与中腹板的收缩接缝不焊) →在底板上放各圈板和附件位置线→组装第一圈板( 自上而下) →组装包边角钢和胀圈→内群桅杆组装→第一次提升后下载后可任意编辑组装第二圈壁板( 梯子同步安装) →搭设拱顶承力脚手架→拱顶网络板和顶板组装焊接( 留出中心板孔) →拆除脚手架→第二次提升组装焊第三圈壁板( 以下各圈相同) 至最下层→拆除内群桅杆→焊底圈壁板与底板丁字焊缝→焊底板边环板及中腹板焊缝→安装顶中心圆板及附件→罐底板真空检漏等→贮罐充水→贮罐压力试验→基础沉降观测→收尾防腐交工( 二) 施工前的准备工作1、 材料检验( 1) 由施工单位提供的各种材料与半成品、 预制件、 设备器材等, 都必须有产品说明书及质量报告, 且应符合国家有关规定及设计要求, 并在材料进场前交业主审核。( 2) 检查钢材和焊材的出厂合格证或复验报告, 应符合设计要求。( 3) 外观检查钢板不得有裂缝、 夹层、 夹渣、 气孔等缺陷。( 4) 抽查成批焊条的包装质量、 药皮、 钢芯及出厂日期等都应符合 GB1225—76{焊条检查包装和标记}要求, 若对再了质量有怀疑时应对工艺性能试验后方能试验后方能使用。2、 基础验收要点基础验收工作应在土建自检合格、 提供交...
