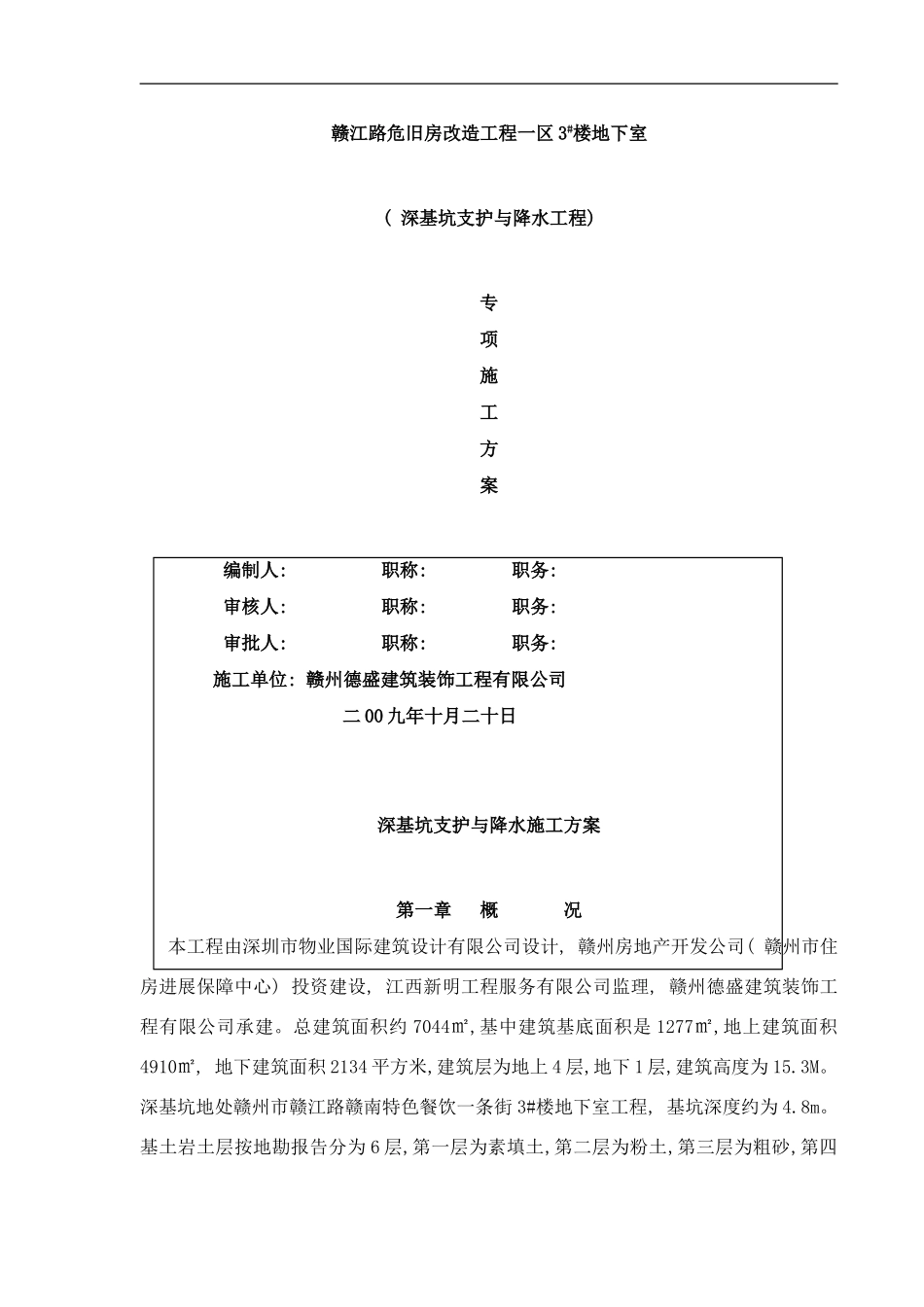

赣江路危旧房改造工程一区 3#楼地下室( 深基坑支护与降水工程) 专项施工方案编制人: 职称: 职务:审核人: 职称: 职务:审批人: 职称: 职务:施工单位: 赣州德盛建筑装饰工程有限公司二 00 九年十月二十日深基坑支护与降水施工方案第一章 概 况本工程由深圳市物业国际建筑设计有限公司设计, 赣州房地产开发公司( 赣州市住房进展保障中心) 投资建设, 江西新明工程服务有限公司监理, 赣州德盛建筑装饰工程有限公司承建。总建筑面积约 7044㎡,基中建筑基底面积是 1277㎡,地上建筑面积4910㎡, 地下建筑面积 2134 平方米,建筑层为地上 4 层,地下 1 层,建筑高度为 15.3M。深基坑地处赣州市赣江路赣南特色餐饮一条街 3#楼地下室工程, 基坑深度约为 4.8m。基土岩土层按地勘报告分为 6 层,第一层为素填土,第二层为粉土,第三层为粗砂,第四下载后可任意编辑层是圆砾层,第五层是强风化岩,第六层是中风化岩,地基土以粗砂为主。第二章 降低地下水位根据工程实际情况, 场地东北侧临贡江, 由于地表下 4m 范围大部分为回填杂土, 且基坑距河面近, 地下水位较高, 为控制开挖后河水渗入基坑为此必须采纳井点降水, 降水井采纳人工挖孔,根据水源、 水位进行井水点设置。坑内设集水井的排水方法。一、井点选择根据工程情况, 本工程挖土深度在 4.8 米左右( 最深处) , 降水深度控制在 0.5m处。高程布置: 井点管的埋置深度 H 按下列计算: H>H1+h2+h+iLH1 基坑深度为 4.8mh2 井管埋设面低于自然土 0.2mh 降水后的地下水位至基坑底的距离为 0.5mi 地下水降落坡度取 1/10L 井管至基坑中心的水平距离为 13m因此, 井点管的埋深 H=4.8-0.2+0.5+1/10×13=6.4m, 选用井点管长 7m, 滤管长1.2m。二、 降水井平面示意图: 降水井平面布置图注表示降水井在基坑周围布置八个抽水点, 平面布置如上图所示。施工中根据水量大小再增减抽水井。三、 井点降水施工要点1、 施工程序: 下载后可任意编辑放线、 定桩位→土方开挖至 2.5m 深→支摸、 浇护壁砼→循环作业至 4.8M 深→对桩孔直径、 深度、 进行全面检查验收→然后大面积进行开挖运土。2、 支护系统施工: 为防止降水井孔土体坍滑和确保施工中操作安全, 根据设计均采纳现浇砼护壁内配∮6＠250 双向钢筋, 在施工中, 这种护壁能紧靠土壁, 受力均匀。护壁施工第一节高出地出 150-20㎝, 便于挡水和定位。护壁模板采纳弧形工具式内钢模施工, 便于施...
