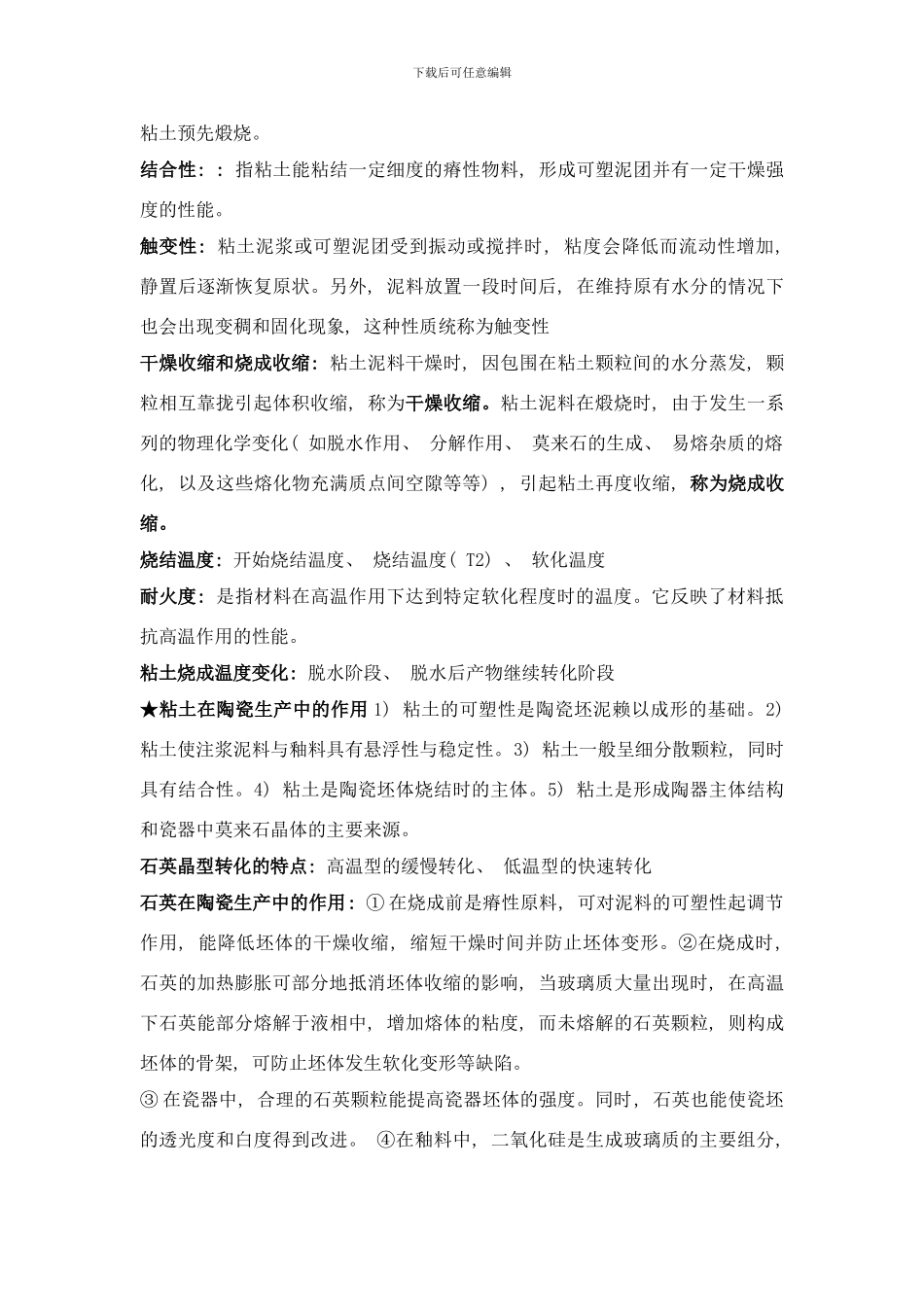

下载后可任意编辑原料分类按原料的工艺特性分为: 可塑性原料; 非可塑性原料( 也称瘠性原料) ; 熔剂性原料。粘土: 凡粒径多数小于 2μm, 主要由粘土矿物组成的土状岩石均称为粘土, 为细而分散的含多种含水铝硅酸盐矿物的混合体, 其主要化学组成为 SiO2、 Al2O3 和结晶水。母岩: 粘土是由富含长石等铝硅酸盐矿物的岩石经过风化作用或热液蚀变作用而形成的。这类经风化或蚀变作用而生成粘土的岩石统称为粘土的母岩。成因: 风化残积型; 热液蚀变型; 沉积型粘土矿床。粘土的分类: 1、 按成因分类: 原生粘土、 次生粘土 2、 按可塑性分类: 高可塑性粘土、 低可塑性粘土粘土的主要矿物类型: 高岭石类、 蒙脱石类、 伊利石类高岭石的化学式: Al2O3•2SiO2•2H2O( 地(迪)开石、 珍珠陶土和多水高岭石) 蒙脱石: Al2O3·4SiO2 ·nH2O、 特性: 1) 吸湿膨胀性: 吸水后体积可膨胀20-30 倍; 2) 离子交换性: 在水中呈悬浮和凝胶状, 具有良好的阳离子交换特性。 问题: 描述粘土的组成( 1) 矿物组成; ( 2) 化学组成; ( 3) 颗粒组成。为什么粘土中的细颗粒愈多愈好? 由于细颗粒的比表面积大, 其表面能也大, 因此粘土中的细颗粒愈多时, 则其可塑性愈强, 干燥收缩大, 干后强度高, 在烧成时也易于烧结, 烧后的气孔率也小, 有利于成品的力学强度、 白度和半透明度的提高。可塑性概念: 可塑性是指粘土与适量的水结合后所形成的泥团, 在外力作用下产生变形但不开裂。当外力去掉后仍保持其形状不变的能力提高坯料可塑性的措施: 1) 将坯料原矿进行淘洗, 除去所夹杂的非可塑性物料, 或进行长期风化。2) 将浸润了的粘土或坯料长期陈腐。3) 将泥料进行真空处理, 并多次练泥。4) 掺用少量的强可塑性粘土。5) 添加糊精、 胶体 SiO2 、 羧甲基纤维素等胶体物质。降低措施 1) 加入非可塑性粘土, 如石英、 瘠性粘土、 熟瓷粉等。2) 将部分下载后可任意编辑粘土预先煅烧。结合性: : 指粘土能粘结一定细度的瘠性物料, 形成可塑泥团并有一定干燥强度的性能。 触变性: 粘土泥浆或可塑泥团受到振动或搅拌时, 粘度会降低而流动性增加, 静置后逐渐恢复原状。另外, 泥料放置一段时间后, 在维持原有水分的情况下也会出现变稠和固化现象, 这种性质统称为触变性干燥收缩和烧成收缩: 粘土泥料干燥时, 因包围在粘土颗粒间的水分蒸发, 颗粒相互靠拢引起体积收缩, 称为干燥收缩。粘土泥料在煅烧时...
