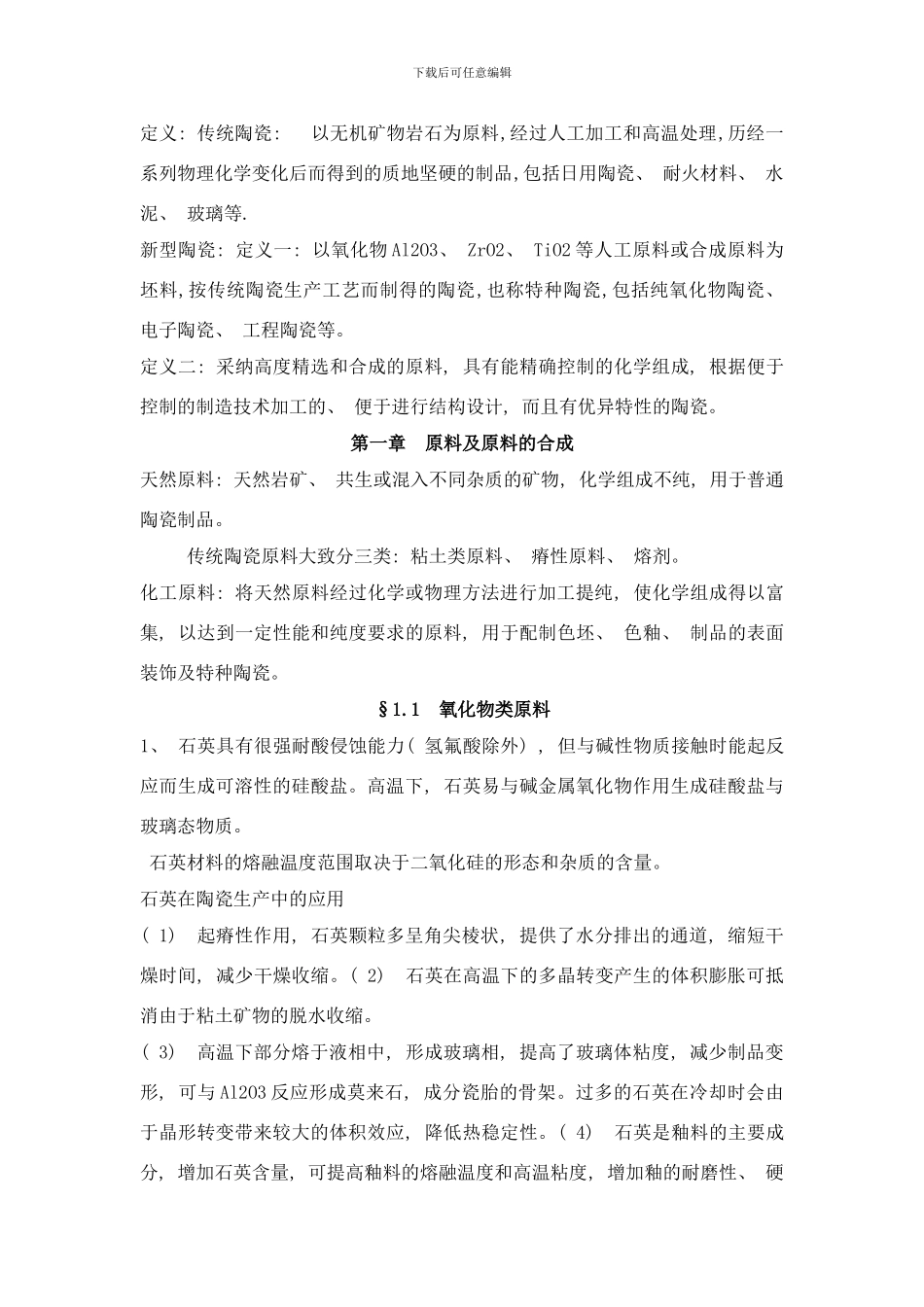

下载后可任意编辑定义: 传统陶瓷: 以无机矿物岩石为原料,经过人工加工和高温处理,历经一系列物理化学变化后而得到的质地坚硬的制品,包括日用陶瓷、 耐火材料、 水泥、 玻璃等.新型陶瓷: 定义一: 以氧化物 Al2O3、 ZrO2、 TiO2 等人工原料或合成原料为坯料,按传统陶瓷生产工艺而制得的陶瓷,也称特种陶瓷,包括纯氧化物陶瓷、 电子陶瓷、 工程陶瓷等。定义二: 采纳高度精选和合成的原料, 具有能精确控制的化学组成, 根据便于控制的制造技术加工的、 便于进行结构设计, 而且有优异特性的陶瓷。第一章 原料及原料的合成天然原料: 天然岩矿、 共生或混入不同杂质的矿物, 化学组成不纯, 用于普通陶瓷制品。 传统陶瓷原料大致分三类: 粘土类原料、 瘠性原料、 熔剂。化工原料: 将天然原料经过化学或物理方法进行加工提纯, 使化学组成得以富集, 以达到一定性能和纯度要求的原料, 用于配制色坯、 色釉、 制品的表面装饰及特种陶瓷。§1.1 氧化物类原料1、 石英具有很强耐酸侵蚀能力( 氢氟酸除外) , 但与碱性物质接触时能起反应而生成可溶性的硅酸盐。高温下, 石英易与碱金属氧化物作用生成硅酸盐与玻璃态物质。 石英材料的熔融温度范围取决于二氧化硅的形态和杂质的含量。石英在陶瓷生产中的应用( 1) 起瘠性作用, 石英颗粒多呈角尖棱状, 提供了水分排出的通道, 缩短干燥时间, 减少干燥收缩。( 2) 石英在高温下的多晶转变产生的体积膨胀可抵消由于粘土矿物的脱水收缩。( 3) 高温下部分熔于液相中, 形成玻璃相, 提高了玻璃体粘度, 减少制品变形, 可与 Al2O3 反应形成莫来石, 成分瓷胎的骨架。过多的石英在冷却时会由于晶形转变带来较大的体积效应, 降低热稳定性。( 4) 石英是釉料的主要成分, 增加石英含量, 可提高釉料的熔融温度和高温粘度, 增加釉的耐磨性、 硬下载后可任意编辑度、 机械强度、 化学稳定性。2、 ZrO2 的性质: 自然界中, 游离 ZrO2 只有单斜锆石, 产量少, 杂质多, 工业中都是化工原料, 是由锆英石提炼而得。较纯 ZrO2 粉呈黄色或灰色, 高纯的呈白色, 但常含有二氧化铪( HfO2) , 二者性质相似, 不易分离, 它们对材料的电性能影响也相似。在以 ZrO2 为原料做氧化物陶瓷时, 加入适量氧化物( Y2O3、 CaO、 MgO、 CeO等) 作为稳定剂, 在高温下和 ZrO2 形成立方型固熔体, 使其在一定温度范围内维持固有结构, 形成稳定或部分稳定 ZrO2。ZrO2 中...
