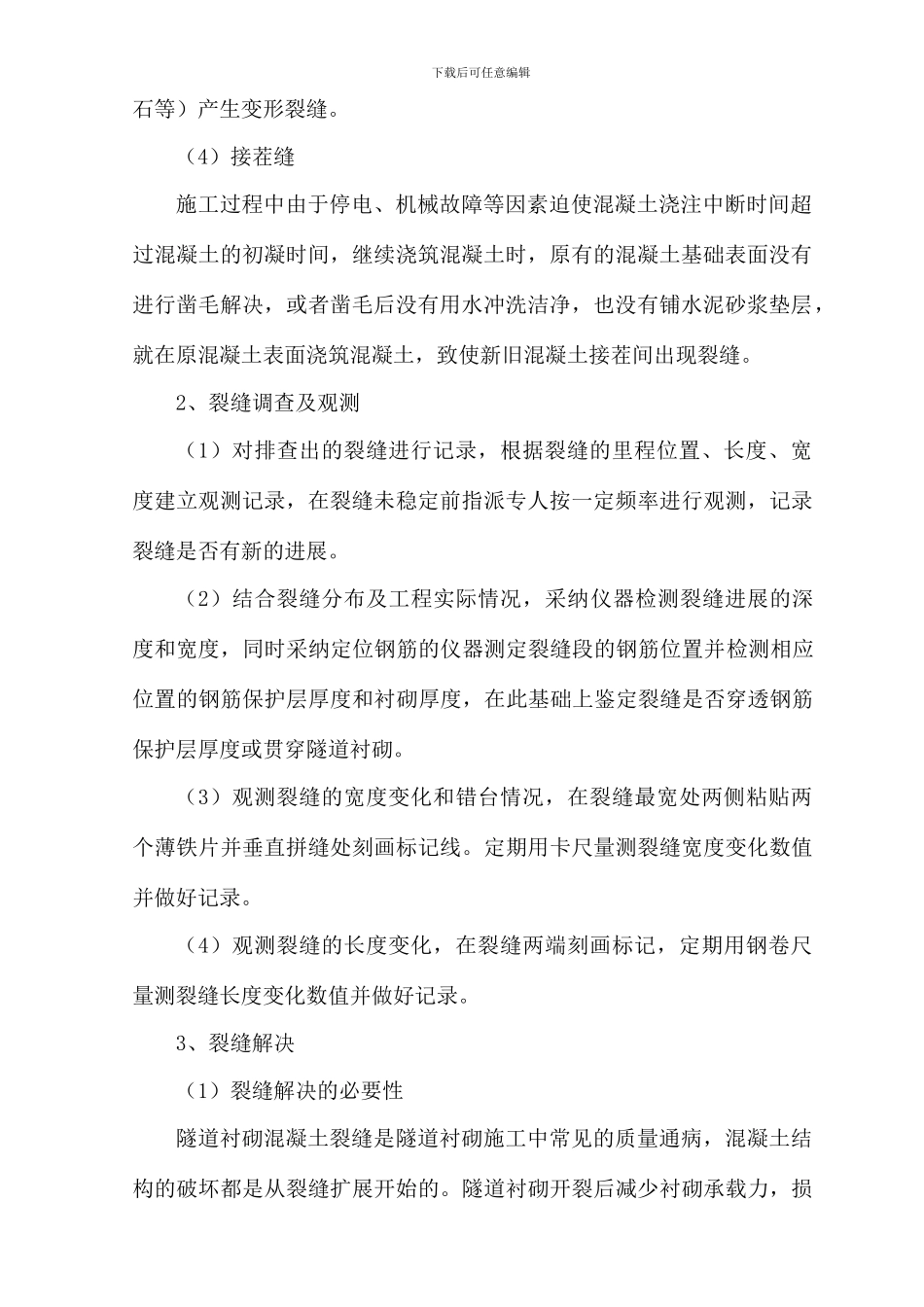

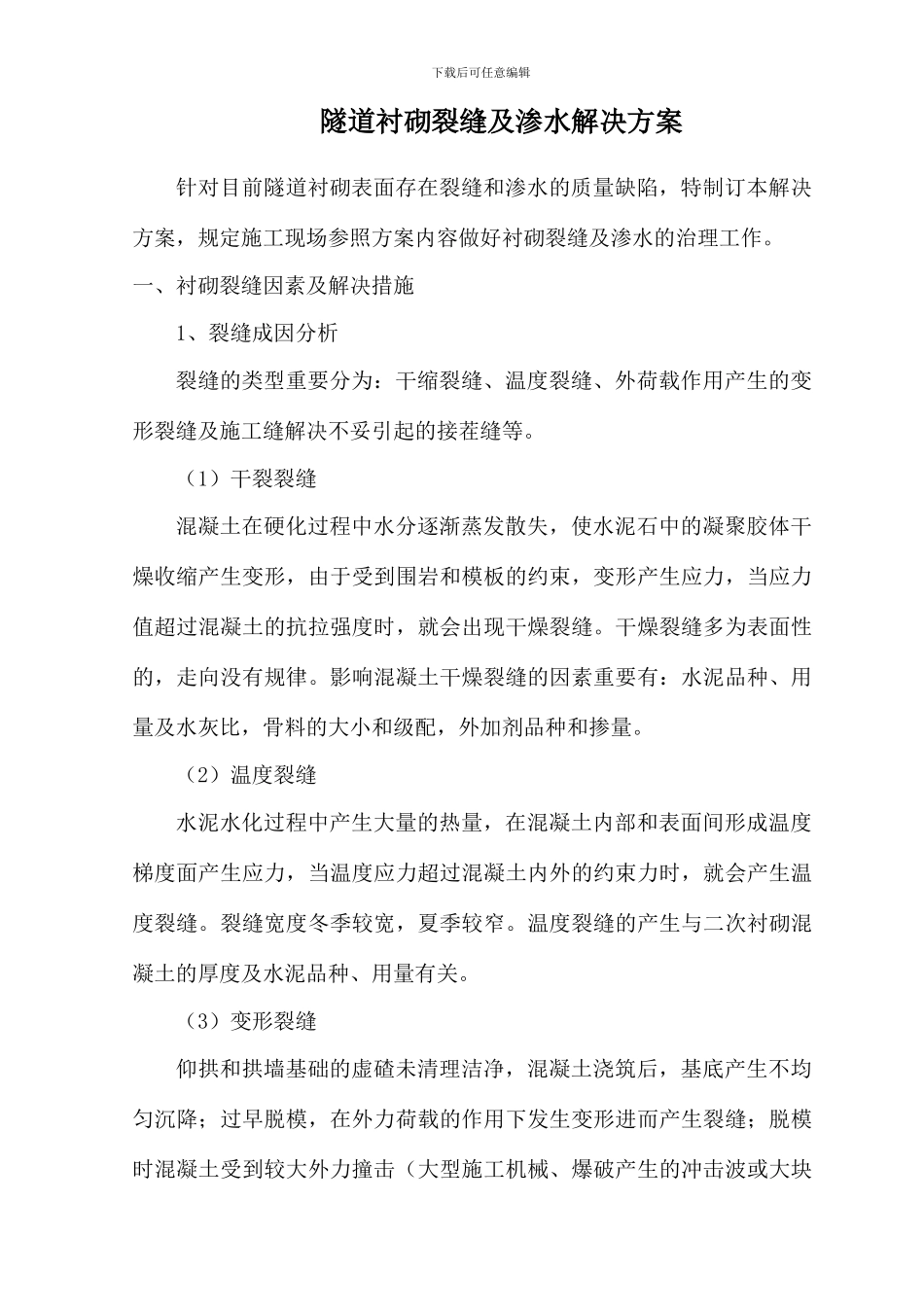

下载后可任意编辑隧道衬砌裂缝及渗水解决方案针对目前隧道衬砌表面存在裂缝和渗水的质量缺陷,特制订本解决方案,规定施工现场参照方案内容做好衬砌裂缝及渗水的治理工作。一、衬砌裂缝因素及解决措施1、裂缝成因分析裂缝的类型重要分为:干缩裂缝、温度裂缝、外荷载作用产生的变形裂缝及施工缝解决不妥引起的接茬缝等。(1)干裂裂缝混凝土在硬化过程中水分逐渐蒸发散失,使水泥石中的凝聚胶体干燥收缩产生变形,由于受到围岩和模板的约束,变形产生应力,当应力值超过混凝土的抗拉强度时,就会出现干燥裂缝。干燥裂缝多为表面性的,走向没有规律。影响混凝土干燥裂缝的因素重要有:水泥品种、用量及水灰比,骨料的大小和级配,外加剂品种和掺量。(2)温度裂缝水泥水化过程中产生大量的热量,在混凝土内部和表面间形成温度梯度面产生应力,当温度应力超过混凝土内外的约束力时,就会产生温度裂缝。裂缝宽度冬季较宽,夏季较窄。温度裂缝的产生与二次衬砌混凝土的厚度及水泥品种、用量有关。(3)变形裂缝仰拱和拱墙基础的虚碴未清理洁净,混凝土浇筑后,基底产生不均匀沉降;过早脱模,在外力荷载的作用下发生变形进而产生裂缝;脱模时混凝土受到较大外力撞击(大型施工机械、爆破产生的冲击波或大块下载后可任意编辑石等)产生变形裂缝。(4)接茬缝施工过程中由于停电、机械故障等因素迫使混凝土浇注中断时间超过混凝土的初凝时间,继续浇筑混凝土时,原有的混凝土基础表面没有进行凿毛解决,或者凿毛后没有用水冲洗洁净,也没有铺水泥砂浆垫层,就在原混凝土表面浇筑混凝土,致使新旧混凝土接茬间出现裂缝。2、裂缝调查及观测(1)对排查出的裂缝进行记录,根据裂缝的里程位置、长度、宽度建立观测记录,在裂缝未稳定前指派专人按一定频率进行观测,记录裂缝是否有新的进展。 (2)结合裂缝分布及工程实际情况,采纳仪器检测裂缝进展的深度和宽度,同时采纳定位钢筋的仪器测定裂缝段的钢筋位置并检测相应位置的钢筋保护层厚度和衬砌厚度,在此基础上鉴定裂缝是否穿透钢筋保护层厚度或贯穿隧道衬砌。(3)观测裂缝的宽度变化和错台情况,在裂缝最宽处两侧粘贴两个薄铁片并垂直拼缝处刻画标记线。定期用卡尺量测裂缝宽度变化数值并做好记录。(4)观测裂缝的长度变化,在裂缝两端刻画标记,定期用钢卷尺量测裂缝长度变化数值并做好记录。3、裂缝解决(1)裂缝解决的必要性隧道衬砌混凝土裂缝是隧道衬砌施工中常见的质量通病,混凝土结构的破坏...
