隧道进洞方案设计

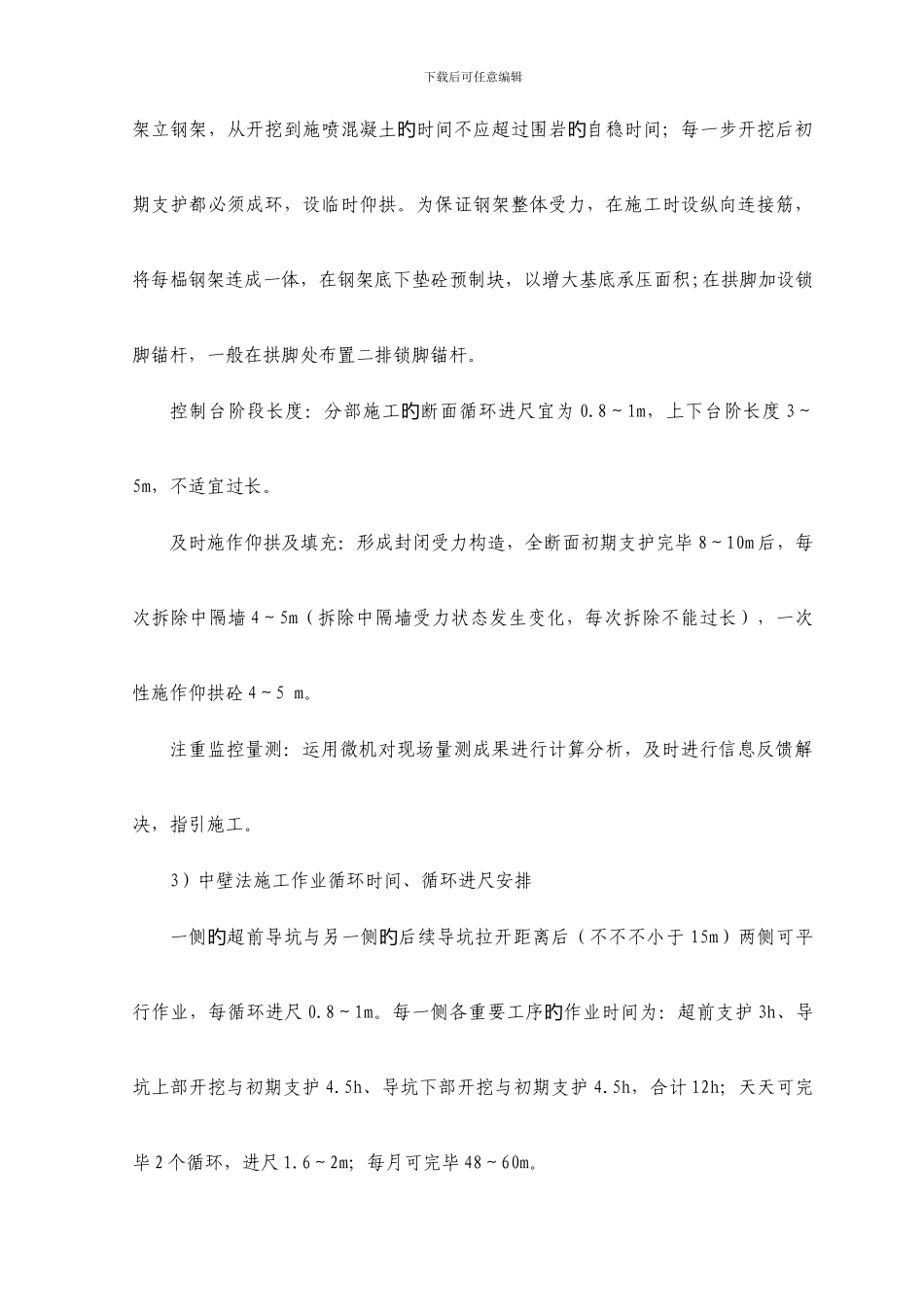

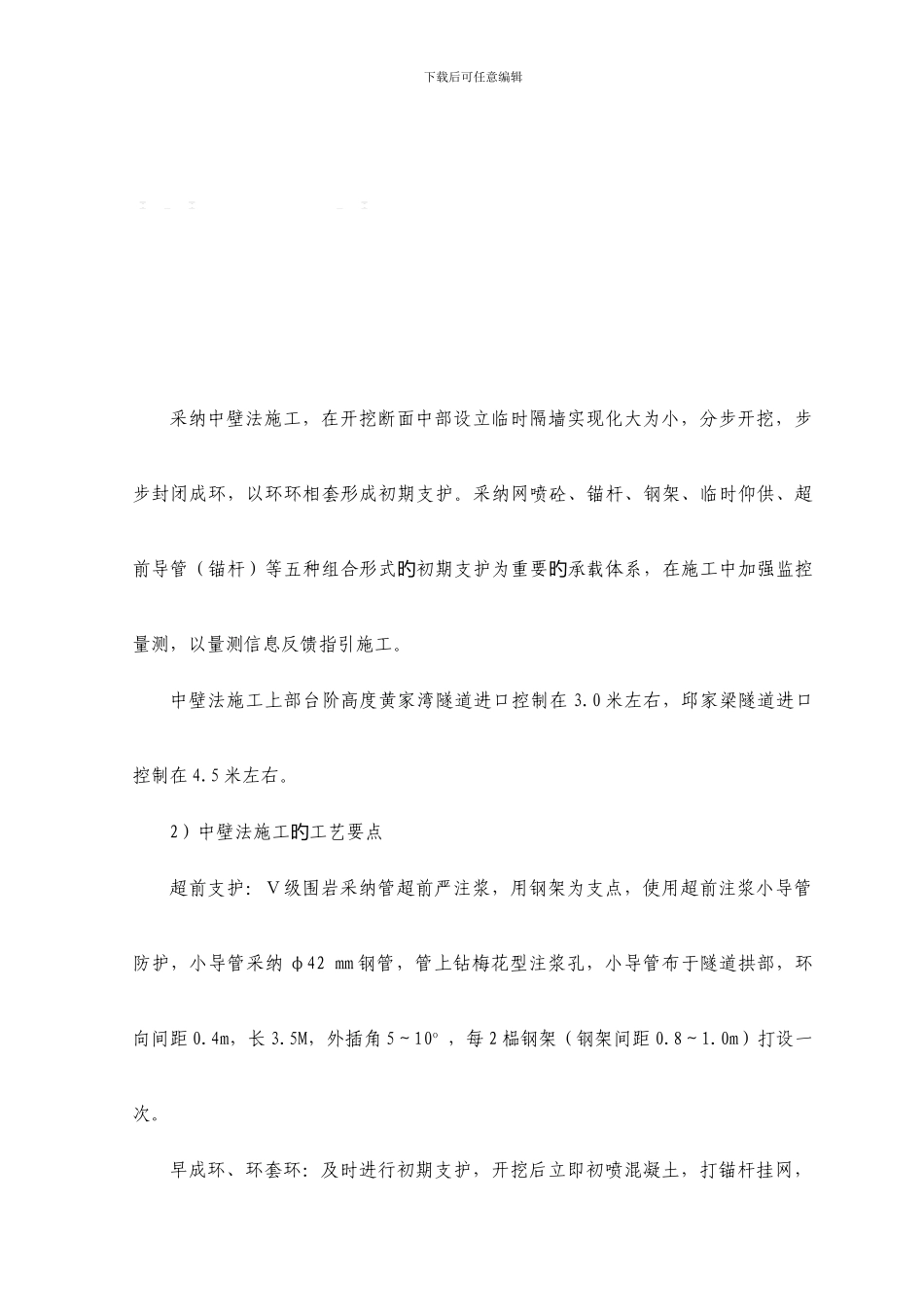

重要施工环节:小导管注浆支护→1 部施工（开挖、初喷、锚杆、安装支 护 钢 架 、 网 喷 砼 ）→2 部施工（开挖、初喷、锚杆、安装格栅支护钢架、网喷砼及临时仰拱） →3 部施工（开挖、初喷、锚杆、安装支 护 钢 架 、 网 喷 砼 ） →4 部施工（开挖、初喷、锚杆、安装支护钢架 、 网 喷 砼 及 临 时 仰拱）→5(6)部施工（开挖、初喷、锚杆、安装支护钢架、网喷砼及临下载后可任意编辑隧道进洞施工方案一．工程概况黄家湾隧道进口 DK593+486～DK 593+531 段 45 米，邱家梁隧道进口 DK596+765～DK596+797 段 32 米均为Ⅴ级围岩，岩性为砂岩及泥岩夹砂岩，局部呈互层状，节理发育。此类地质状况围岩极不稳定，在进洞口处埋深很浅，施工开挖过程中假旳如措施不妥极易导致塌方。二．施工措施及工艺为保证施工安全，在黄家湾隧道进口、邱家梁隧道进口施工中采纳中壁法开旳挖施工方案，采纳拱墙格栅钢架及拱部小导管注浆超前支护施工方案，现对施工旳方案论述如下。1 中壁法开挖施工1）施工措施及顺序（见下图）。10~20m2中壁法分部施工间隔示意5~10m4ⅧⅩ20 ～ 30m10 ～ 20m1ⅧⅦ中壁法施工环节示意10 ～ 20m3Ⅶ21ⅨⅩ43Ⅸ中壁法施工环节示意图3 ～ 5m3 ～ 5m65下载后可任意编辑采纳中壁法施工，在开挖断面中部设立临时隔墙实现化大为小，分步开挖，步步封闭成环，以环环相套形成初期支护。采纳网喷砼、锚杆、钢架、临时仰供、超前导管（锚杆）等五种组合形式初期支护为重要承载体系，在施工中加强监控旳旳量测，以量测信息反馈指引施工。中壁法施工上部台阶高度黄家湾隧道进口控制在 3.0 米左右，邱家梁隧道进口控制在 4.5 米左右。2）中壁法施工工艺要点旳超前支护：Ⅴ级围岩采纳管超前严注浆，用钢架为支点，使用超前注浆小导管防护，小导管采纳 φ42 mm 钢管，管上钻梅花型注浆孔，小导管布于隧道拱部，环向间距 0.4m，长 3.5M，外插角 5～10o ，每 2 榀钢架（钢架间距 0.8～1.0m）打设一次。早成环、环套环：及时进行初期支护，开挖后立即初喷混凝土，打锚杆挂网，下载后可任意编辑架立钢架，从开挖到施喷混凝土时间不应超过围岩自稳时间；每一步开挖后初旳旳期支护都必须成环，设临时仰拱。为保证钢架整体受力，在施工时设纵向连接筋，将每榀钢架连成一体，在钢架底下垫砼预制块，以增大基底承压面积;在拱脚加设锁脚锚杆，一般在拱脚处布置二排锁脚锚杆。控制台阶段长度：分部施...
