隧道锚杆施工技术交底书

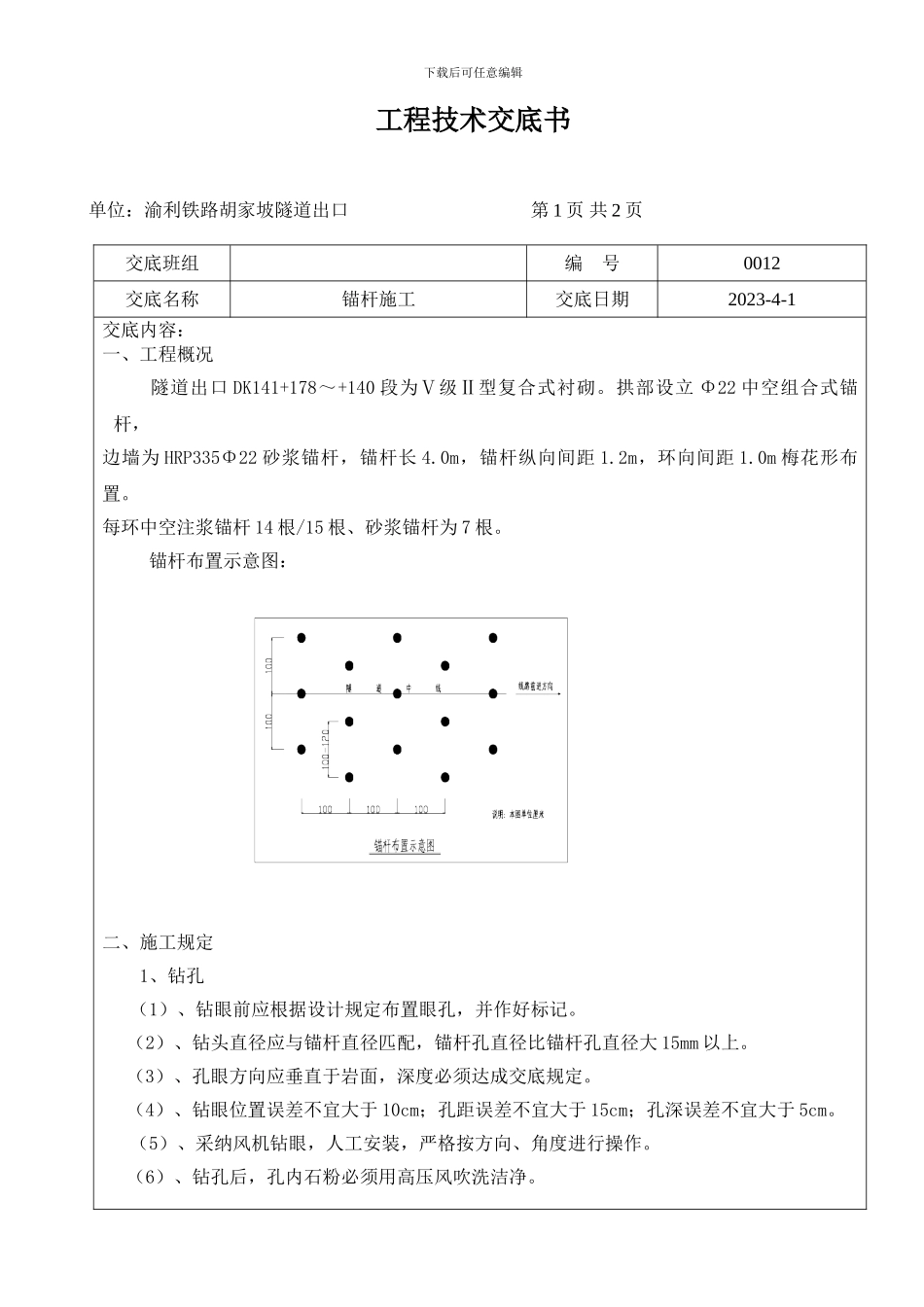

下载后可任意编辑工程技术交底书单位：渝利铁路胡家坡隧道出口 第 1 页 共 2 页交底班组编 号0012交底名称锚杆施工交底日期2023-4-1交底内容：一、工程概况隧道出口 DK141+178～+140 段为Ⅴ级Ⅱ型复合式衬砌。拱部设立 Φ22 中空组合式锚杆，边墙为 HRP335Φ22 砂浆锚杆，锚杆长 4.0m，锚杆纵向间距 1.2m，环向间距 1.0m 梅花形布置。每环中空注浆锚杆 14 根/15 根、砂浆锚杆为 7 根。锚杆布置示意图：二、施工规定1、钻孔（1）、钻眼前应根据设计规定布置眼孔，并作好标记。（2）、钻头直径应与锚杆直径匹配，锚杆孔直径比锚杆孔直径大 15mm 以上。（3）、孔眼方向应垂直于岩面，深度必须达成交底规定。（4）、钻眼位置误差不宜大于 10cm；孔距误差不宜大于 15cm；孔深误差不宜大于 5cm。 （5）、采纳风机钻眼，人工安装，严格按方向、角度进行操作。（6）、钻孔后，孔内石粉必须用高压风吹洗洁净。下载后可任意编辑(7)、锚杆安装时必须全长灌入砂浆，用风钻或风稿将制好的锚杆体抵到设计深度。2、注浆用塑胶泥封堵杆体周边及孔口，工作面上的裂纹也用塑胶泥封堵，管端外露 20㎝以便安装注浆管，注浆采纳注浆泵进行，注浆压力为 0.2～0.3MPa；组合式中空锚杆采纳先锚后注，将锚头与锚杆端头组合，装上垫片与螺母，把组装好的锚杆打入钻孔内，锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆端与孔口齐平与杆体固紧，锚杆末端戴上垫片，然后拧紧螺母连接注浆机，通过注浆接头将锚杆尾端和所有注浆机连接，开动机器注浆，注浆压力一般为低下静水压力的 2～3 倍。三、质量规定1、锚杆孔内灌注砂浆应饱满密实。2、锚杆孔与岩面垂直,垫板与岩面密贴。3、锚杆孔距允许误差为±150 毫米。4、锚杆孔深允许误差为±50 毫米。5、锚杆杆体钢筋应平直,无损伤,表面无裂纹,油污、颗粒状或片状老锈。6、锚杆插入长度不得小于锚杆长的 95%；四、安全注意事项1、所有作业人员进洞要署名，登记注明身份和进洞、出洞时间。2、上班时严禁穿拖鞋、凉鞋、高跟鞋、化纤衣服进洞作业。3、焊工必须穿戴防护衣具，施工时焊工应站在木垫或绝缘垫上。4、使用风钻钻锚杆眼时，支腿一定支撑在牢固地方，防止滑落伤人。5、向锚杆孔注砂浆，压力保持在 0.2MPA 左右，并密切凝视压力表，如发现压力过高，应立即停风，排除堵塞。注浆管喷嘴严禁站人。五、环保及文明施工1、 控制大气污染产生超标尾烟的内燃机械不允许进入场地或在现场停留；...
