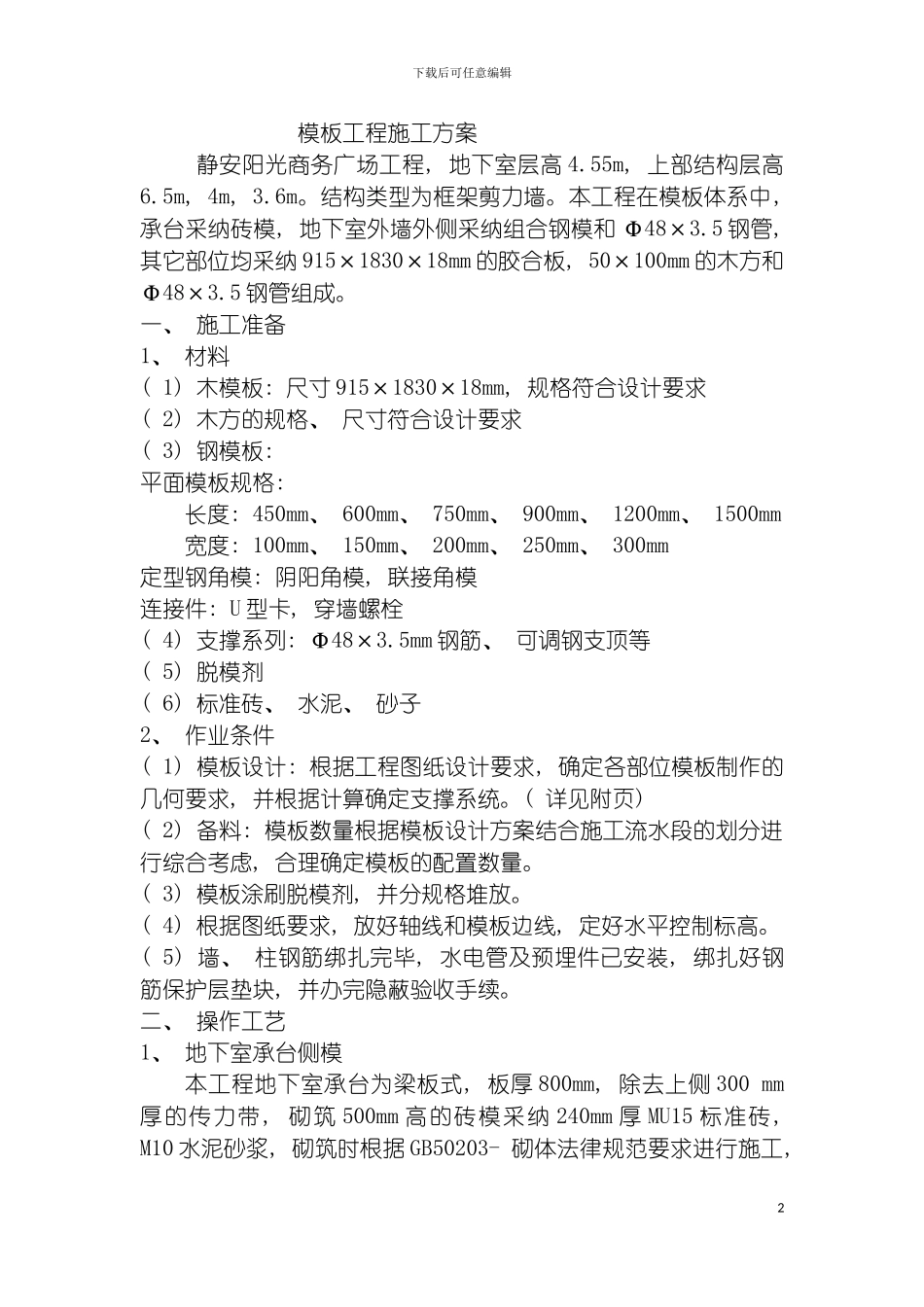

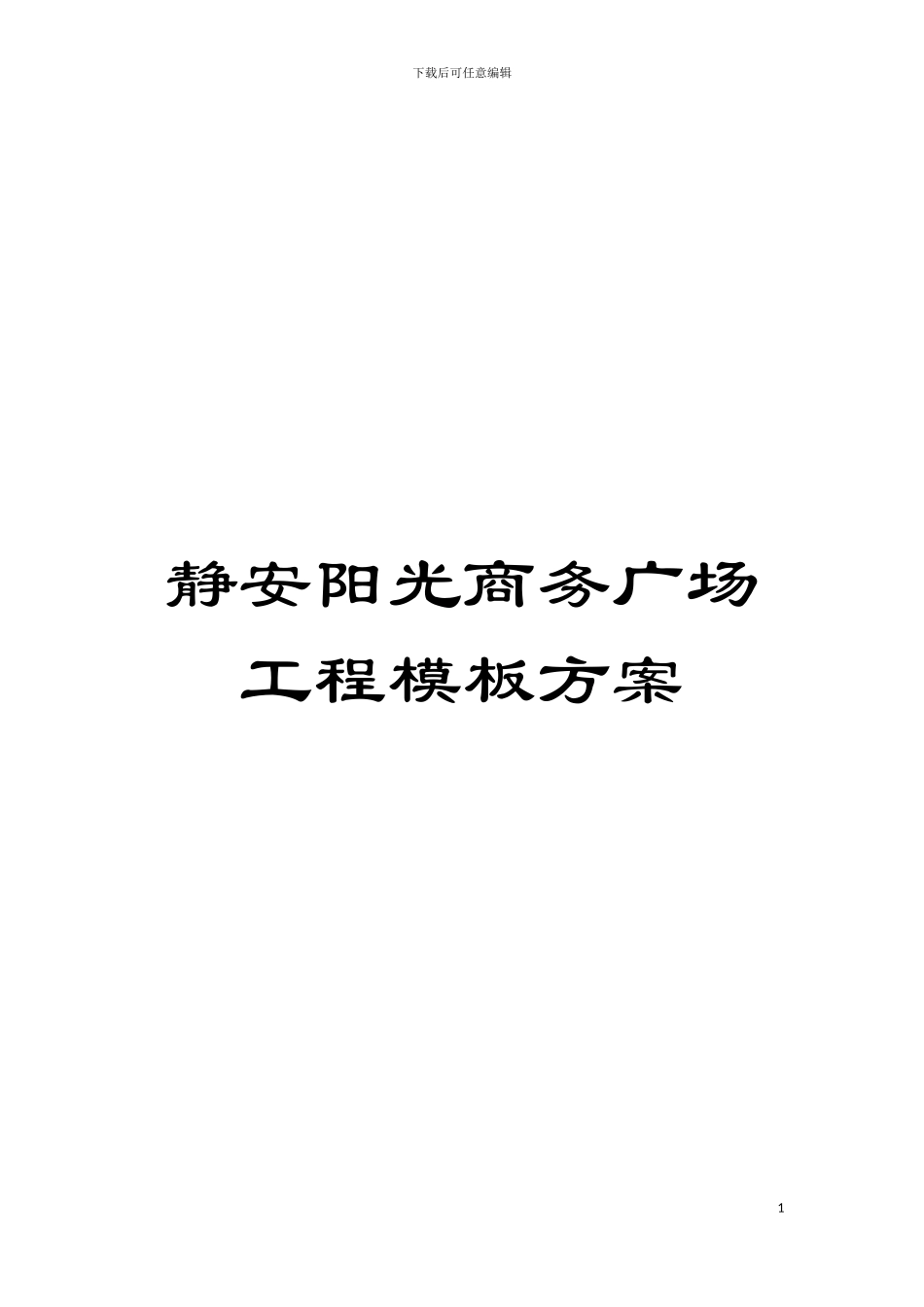

下载后可任意编辑静安阳光商务广场工程模板方案1下载后可任意编辑模板工程施工方案静安阳光商务广场工程, 地下室层高 4.55m, 上部结构层高6.5m, 4m, 3.6m。结构类型为框架剪力墙。本工程在模板体系中, 承台采纳砖模, 地下室外墙外侧采纳组合钢模和 Φ48×3.5 钢管, 其它部位均采纳 915×1830×18mm 的胶合板, 50×100mm 的木方和Φ48×3.5 钢管组成。一、 施工准备1、 材料( 1) 木模板: 尺寸 915×1830×18mm, 规格符合设计要求( 2) 木方的规格、 尺寸符合设计要求( 3) 钢模板: 平面模板规格: 长度: 450mm、 600mm、 750mm、 900mm、 1200mm、 1500mm宽度: 100mm、 150mm、 200mm、 250mm、 300mm定型钢角模: 阴阳角模, 联接角模连接件: U 型卡, 穿墙螺栓( 4) 支撑系列: Φ48×3.5mm 钢筋、 可调钢支顶等( 5) 脱模剂( 6) 标准砖、 水泥、 砂子2、 作业条件( 1) 模板设计: 根据工程图纸设计要求, 确定各部位模板制作的几何要求, 并根据计算确定支撑系统。( 详见附页) ( 2) 备料: 模板数量根据模板设计方案结合施工流水段的划分进行综合考虑, 合理确定模板的配置数量。( 3) 模板涂刷脱模剂, 并分规格堆放。( 4) 根据图纸要求, 放好轴线和模板边线, 定好水平控制标高。( 5) 墙、 柱钢筋绑扎完毕, 水电管及预埋件已安装, 绑扎好钢筋保护层垫块, 并办完隐蔽验收手续。二、 操作工艺1、 地下室承台侧模本工程地下室承台为梁板式, 板厚 800mm, 除去上侧 300 mm厚的传力带, 砌筑 500mm 高的砖模采纳 240mm 厚 MU15 标准砖, M10 水泥砂浆, 砌筑时根据 GB50203- 砌体法律规范要求进行施工,2下载后可任意编辑 要求灰缝饱满密实, 砌筑时应留直槎时, 应加设拉结筋 2Φ6 @500, 伸入墙体和伸出墙体长度各不少于 1m, 其它质量标准根据GB50203- 砌体法律规范验收。集水井、 电梯井和排水沟采纳木模板吊模。2、 地下室墙、 柱侧模( 1) 按放线位置钉好压脚板, 然后进行模板的拼装, 边安装边插入穿墙螺栓和套管, 但对于外墙和临空墙必须采纳带有止水片的对拉螺栓, 里外加设 20mm 厚的木垫块。拆模后凿去木垫块, 割除多余冒出的螺栓, 用防水砂浆嵌实。( 2) 根据模板设计的间距布设对拉螺栓, 水平方向为 450mm, 竖直方向按排列图进行安装, 螺帽采纳双螺帽。( 3) 模板安装完毕, 要进行检查一遍, 查卡子, 螺帽松紧, 扣件及支撑的...
