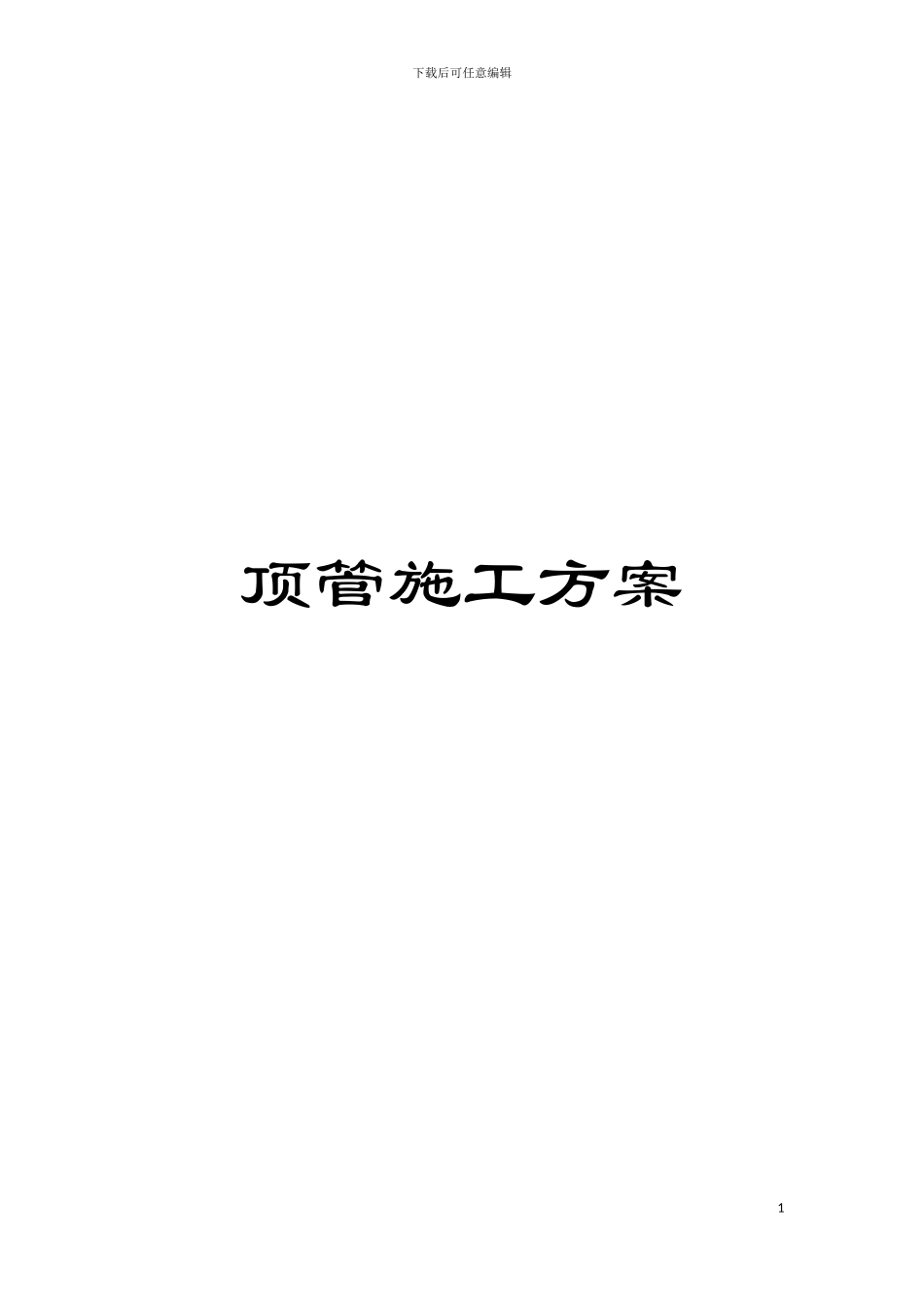

顶管施工方案模板

下载后可任意编辑顶管施工方案1下载后可任意编辑目 录一、 编制依据........................................二、 工程概况…………………………………………………………………三、 ..........................................沉井施工四、 ..........................................顶管施工五、 针对性技术措施...................................六、 工程质量及施工技术管理...........................七、 HSE 及质量保证措施................................八、 施工进度计划及工期保证措施.......................九、 降低成本、 提高经济效益措施......................十 、 主要施工机械和工具、 主要周转材料、 .............1下载后可任意编辑顶管工程施工方案一、 编制依据。施工图纸及有关资料、 施工前技术交底会议等。二、工程概况太茅路顶管施工和汾河灌渠顶管施工, 该段顶管长度分别为56 米和 14 米, 工程内径 1000×100mm, 管顶标高为 9 米。顶管工程工作量: 70 米钢筋混凝土套管顶进、 两个工作井、 两个接受井, 两条发送够。地质情况: 根据地质资料, 该段地质土层如下: ( 1) 杂填土: 粉质粘土夹粉土, 灰褐色, 层厚 1.1－1.9m。2下载后可任意编辑( 2) 粉细砂夹淤泥质粉质粘土, 层厚 6－9 米。( 3) 地下水位在地面下 1.0－1.5 米左右。根据地质情况, 工作井及接收井均采纳钢筋砼沉井, 抗渗等级为 S6。3下载后可任意编辑三、 沉井施工沉井施工程序: 基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架钢筋绑扎立外模和支架浇捣混凝土养护及拆模封砌预留孔井点安装及降水凿除垫层、 挖土下沉沉降观察铺设碎石及混凝土垫层绑扎底板钢筋、 浇捣底板混凝土混凝土养护素土回填。3.1 基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况, 沉井基坑开挖深度取 1.5 米, 沉井刃脚外侧面至基坑边的工作距离取1.5 米, 基坑边坡采纳 1:1。整平场地后, 根据沉井的中心坐标定出沉井中心桩、 纵横轴线控制桩及基坑开挖边线。施工放样结束后, 须经监理工程师复核准确无误后方可开工。3.2 基坑开挖经监理工程师认可的基坑开挖边线确定后, 即可进行挖土工序的施工。挖土采纳 1m3 的单斗挖掘机, 并与人工配合操作。基坑底面的浮泥应清除洁净并保持平整和干燥, 在底部四周设置排水沟与集水井相通, 集水井内汇合的雨水...
