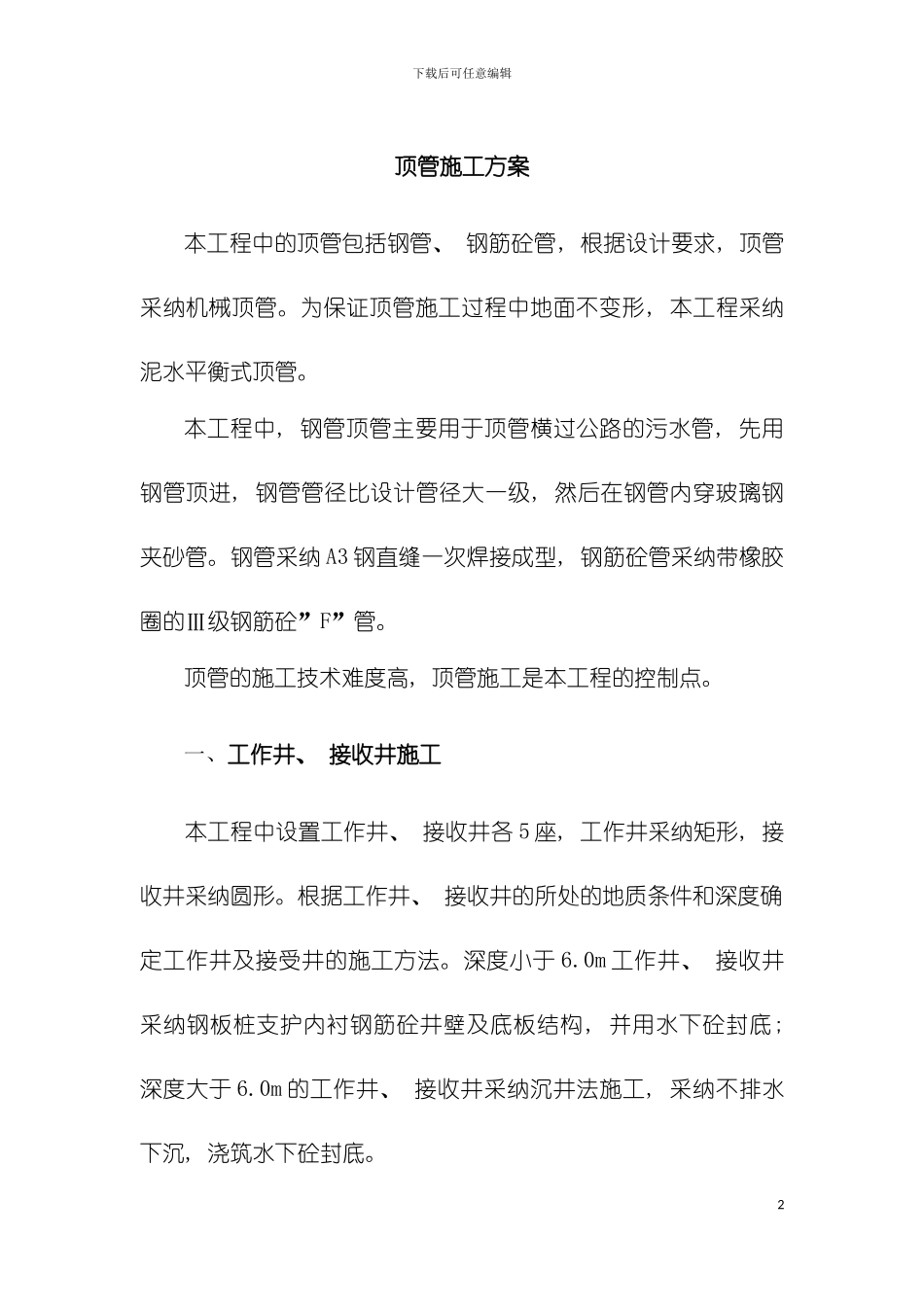

下载后可任意编辑顶管施工方案1下载后可任意编辑顶管施工方案本工程中的顶管包括钢管、 钢筋砼管, 根据设计要求, 顶管采纳机械顶管。为保证顶管施工过程中地面不变形, 本工程采纳泥水平衡式顶管。本工程中, 钢管顶管主要用于顶管横过公路的污水管, 先用钢管顶进, 钢管管径比设计管径大一级, 然后在钢管内穿玻璃钢夹砂管。钢管采纳 A3 钢直缝一次焊接成型, 钢筋砼管采纳带橡胶圈的Ⅲ级钢筋砼”F”管。顶管的施工技术难度高, 顶管施工是本工程的控制点。一、工作井、 接收井施工本工程中设置工作井、 接收井各 5 座, 工作井采纳矩形, 接收井采纳圆形。根据工作井、 接收井的所处的地质条件和深度确定工作井及接受井的施工方法。深度小于 6.0m 工作井、 接收井采纳钢板桩支护内衬钢筋砼井壁及底板结构, 并用水下砼封底; 深度大于 6.0m 的工作井、 接收井采纳沉井法施工, 采纳不排水下沉, 浇筑水下砼封底。2测 量 放 线钢 板 桩 施 工基坑开挖、 钢管斜角支撑钢板桩、 机械设备准备下载后可任意编辑(一) 深度小于 6.0m 工作井、 接收井施工 本工程中 W59 及 W28 处的工作井、 接收井的深度小于 6.0m, 此处工作井、 接收井采纳钢板桩支护内衬钢筋砼井壁及底板结构, 并浇筑水下砼结构, 如图示( 接收井采纳圆形结构) : 1、 施工工艺流程图3下载后可任意编辑2、 主要施工方法（1）钢板桩采纳液压振动锤逐块振动入土, 钢板桩长为10m。（2）钢板桩施工前必须探明施工范围内的管线情况, 并对管线实行悬吊或其它方法进行保护。（3）钢板桩施工完毕后, 即进行工作井、 接收井土方开挖。井内土方采纳长臂挖掘机进行开挖、 并转运至地面, 挖至设计标高上 20～30cm 时, 应特别注意控制标高, 避开超挖。在开挖过程中, 根据地面的变形情况, 及时安装第一道钢腰梁。 （4）工作井、 接收井基底施工、 处理完毕后, 及时进行水下砼封底。封底砼采纳 C20 商品砼。（5）封底砼采纳多根导管同时浇注的方法进行, 根据工作井及接收井的净空面积及导管的灌注范围确定导管根数, 工作井的导管数为 4 根。（6）封底砼的浇注: ① 在井面搭设工作平台, 准备 φ250PVC 管作为混凝土导管、 漏斗、 隔水球、 提升设备、 清孔设备、 射水设备、 抽水设备、4下载后可任意编辑 振动器等。② 封底砼的坍落度控制在 15～20cm 范围内, 一次对两个点进行浇注, 采纳对角浇注、 垂直导管法进...
