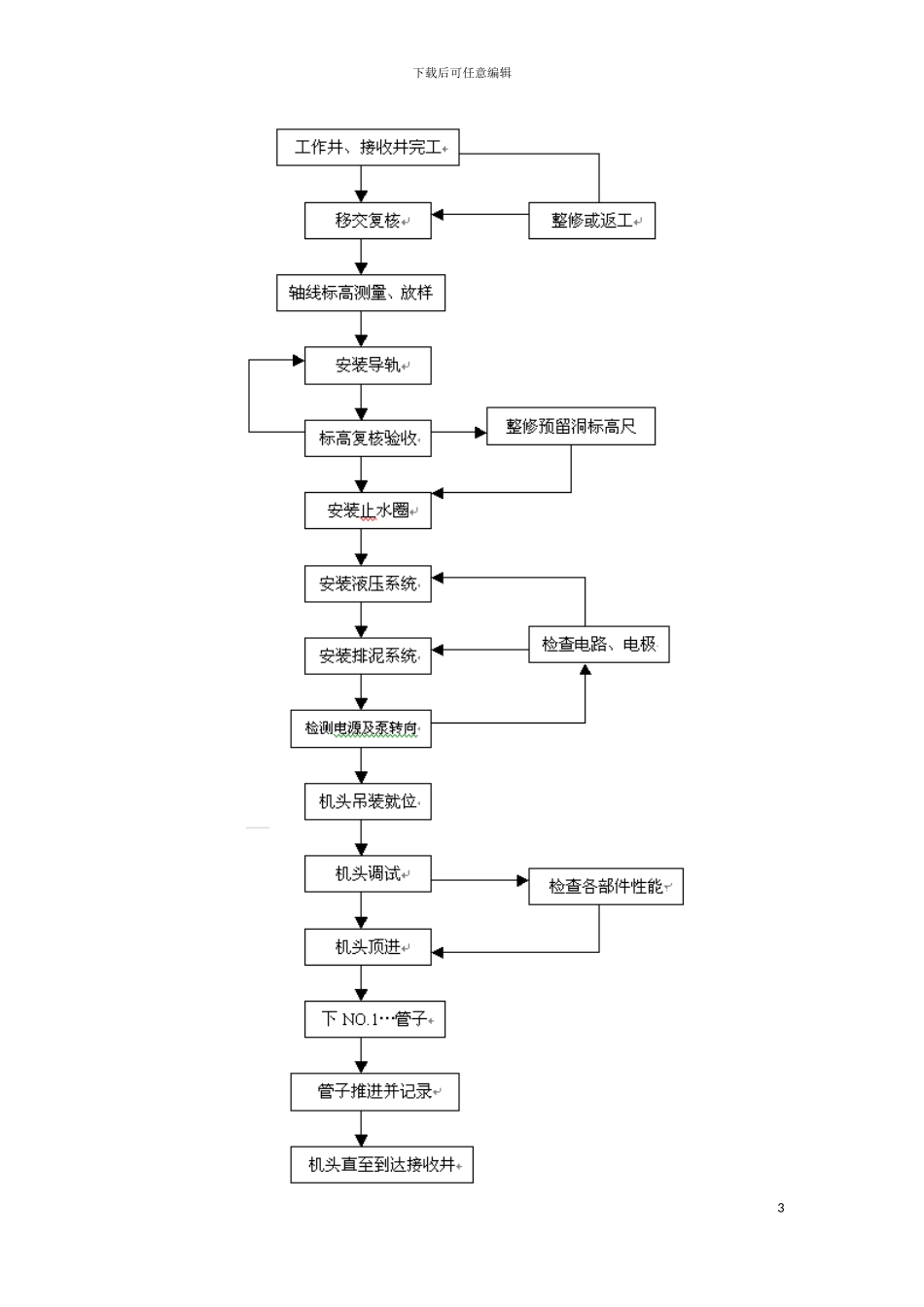

下载后可任意编辑顶管的施工方案1下载后可任意编辑泥水平衡式顶管施工工艺流程图 2下载后可任意编辑3下载后可任意编辑泥水平衡式顶管施工工艺流程图 王兆铨 绍兴磐石基础工程有限公司 摘 要 介绍泥水平衡式顶管施工原理以及在市政、 电力、 交通等行业中的应用, 比较分析该施工方式的特点 关键词 顶管 施工 应用 随着日新月异的现代化城市建设进程, 我们在为治理环境、 解决供水、 供电等问题作设施配套建设时, 一般采纳开槽埋管的办法进行工程施工。在市区较繁华的街道、 在城市绕城主干道、 在刚建成的高等级公路主线上, 往往能见到许多次围着安全栏, 昼夜作业的开挖场面。施工的地段, 一幢崭新的楼房被拆除, 车辆被限速绕道通行, 深度开挖引起了周围构筑物不同程度的沉降, 修复后的路面几年后尚在不停下陷。这一切越来越被人们所重视。近几年, 在管线穿越公路主干线时, 虽然采纳了人工顶管施工方法, 可是, 由于挤压式短距离顶管施工而引起路面隆起, 人工挖掘式顶管施工而引起的路面沉陷时有发生。如何有效的解决以上问题? 一种新型的顶管施工技术——泥水平衡式顶管施工工艺, 已从日本引进, 并在上海、 广州等地广泛地应用。 这是一种没有开挖那种混乱场面的管道开挖技术, 一种在地面下工作的系统, 它是一种全遥控的技术, 使工人们远离危险环境下的工作方式, 加上自动平衡的技术来防止地表隆起和沉降, 使管道在垂直和水平方向上达到正负 1 英寸的精确度, 这种革命性的技术称作为顶管施工。顶管施工技术是一种管道铺装技术, 无需开挖地面, 有具大推力的液压千斤顶可用在有遥控装置的顶管掘进机的后方, 使掘进机及紧随其后的管道穿越土层, 达到预先设计的位置上, 这就称为顶管工程。挖掘发生在顶管机的前方, 被挖掘物质经过泥浆循环系统用泵排出, 到达地表。 微型顶管掘进技术有 4 个方面优于其它隧道开挖技术: 1)、 微型顶管掘进机是一种遥控技术, 可降低工作强度和提高工作地点的安全性; 2)、 根据表面土压由掘进机进行土压平衡, 实际上消除了地下运动及地表沉降, 保持了地下土质的原状性; 3)、 当有地下水存在时, 顶管机无需排水, 而且微型顶管掘进机能设计成在各种土壤条件下进行施工; 4)、 微型顶管掘进机能在几乎所有的土壤中铺设管道, 从而不破坏地下环境, 无需使用昂贵的注浆及抽水技术, 其最终结果是完成一条完整的管道线, 加上绝对小的地表破坏。 1、 施工测...
