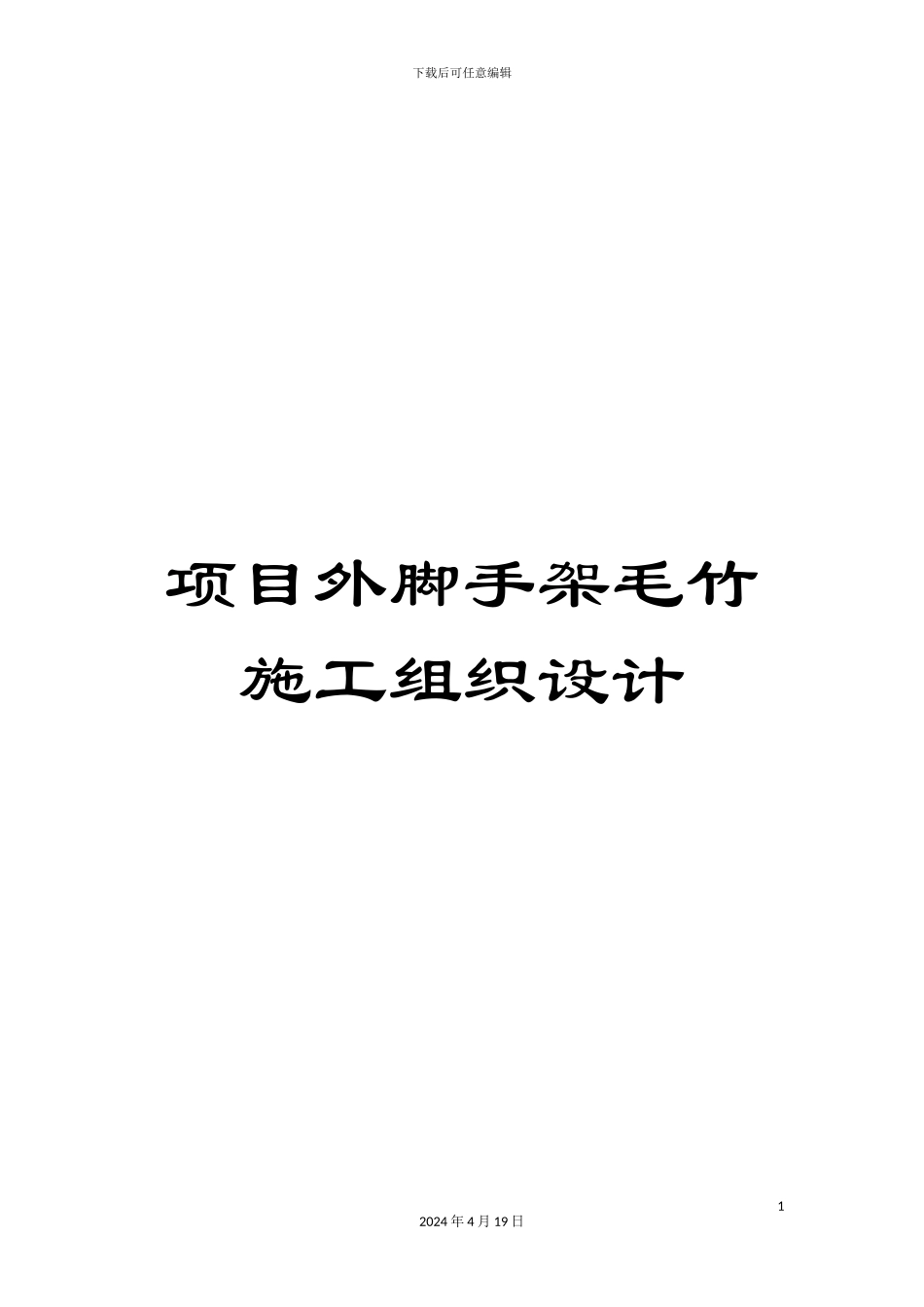

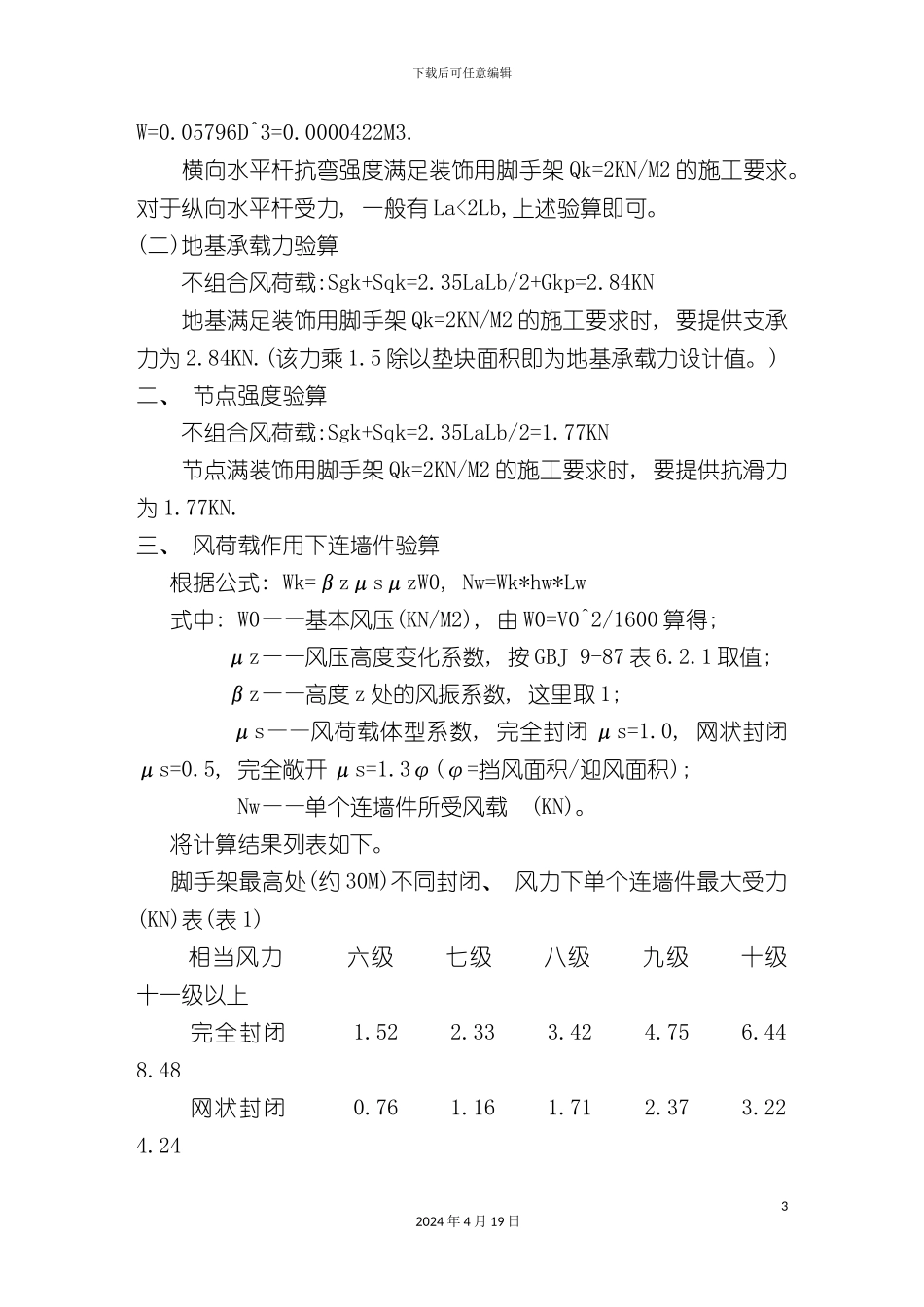

下载后可任意编辑项目外脚手架毛竹施工组织设计12024 年 4 月 19 日下载后可任意编辑 XXXX 项目外脚手架施工组织设计一、工程概况: XXXX 项目系厦门市 XXXX 房地产开发有限公司新开发小区, 位于嘉园路南侧、 华荣路东侧, 其南面与永昌针织有限公司、 显鸿食品有限公司厂房毗邻, 北侧紧临怡景花园商住楼; 小区由十六 栋 六 层 半 框 架 商 住 楼 以 及 变 电 所 等 组 成 , 总 建 筑 面 积87597.61m2, 小区户外尚设有休闲绿化区、 儿童活动场地、 羽毛球场以及商场居委会、 物业管理等服务设施, 小区绿化面积23000m2, 绿化率 40%以上; 小区道路畅通, 并设有地下室, 首层架高停车场。本工程均采纳毛竹脚手架。毛竹脚手架搭设方案如下: [搭设参数] 立杆纵距(La)为 1.5M, 立杆横距(Lb)为 1.0M, 步距 (h) 为 1.8M. 连 墙 件 设 置 (hw*Lw) 为 2h*3La. 搭 设 高 度 (H) 为23.4M(13 步 ) 。 竹 杆 平 均 外 径 (D) 为 0.09M, 平 均 内 径 (d) 为0.072M. 竹 材 弹 性 模 量 (E) 为 1.0E7 KN/M2, 抗 弯 强 度 容 许 值([бbw])为 2.5E4 KN/M2.[荷载计算] 施工均布活荷载: 结构用脚手架 Qk=3KN/M2, 装饰用脚手架 Qk=2KN/M2.竹脚手架恒载 Gk 分为操作层(只考虑一层)重 Gkq=0.35KN/M2 和每根竹立杆所承受的杆自重 Gkp=01.07KN.一、 杆件与地基强度验算(一)横(纵)向水平杆抗弯强度验算(取弯矩较大的水平杆) 不组合风荷载:Sgk+Sqk=M/W=10407.89KN/M2 <[бbw]=2.5E4KN/M2. 式中: Sgk、 Sqk——分别为永久作用效应和可变作用效应 M—— 计 算 截 面 最 大 弯 矩 。M=2.35*La*Lb^2/8=0.44KNM. W—— 计 算 截 面 净 截 面 抵 抗 矩 。22024 年 4 月 19 日下载后可任意编辑W=0.05796D^3=0.0000422M3. 横向水平杆抗弯强度满足装饰用脚手架 Qk=2KN/M2 的施工要求。对于纵向水平杆受力, 一般有 La<2Lb,上述验算即可。(二)地基承载力验算 不组合风荷载:Sgk+Sqk=2.35LaLb/2+Gkp=2.84KN 地基满足装饰用脚手架 Qk=2KN/M2 的施工要求时, 要提供支承力为 2.84KN.(该力乘 1.5 除以垫块面积即为地基承载力设计值。)二、 节点强度验算 不组合风荷载:Sgk+Sqk=2.35LaLb/2=1.77KN 节点满装饰用脚手架 Qk=2KN/M2 的施工要求时, 要提供抗滑力为 1.77KN.三、 风荷载作用下连墙件验算 根据公式: Wk=...
