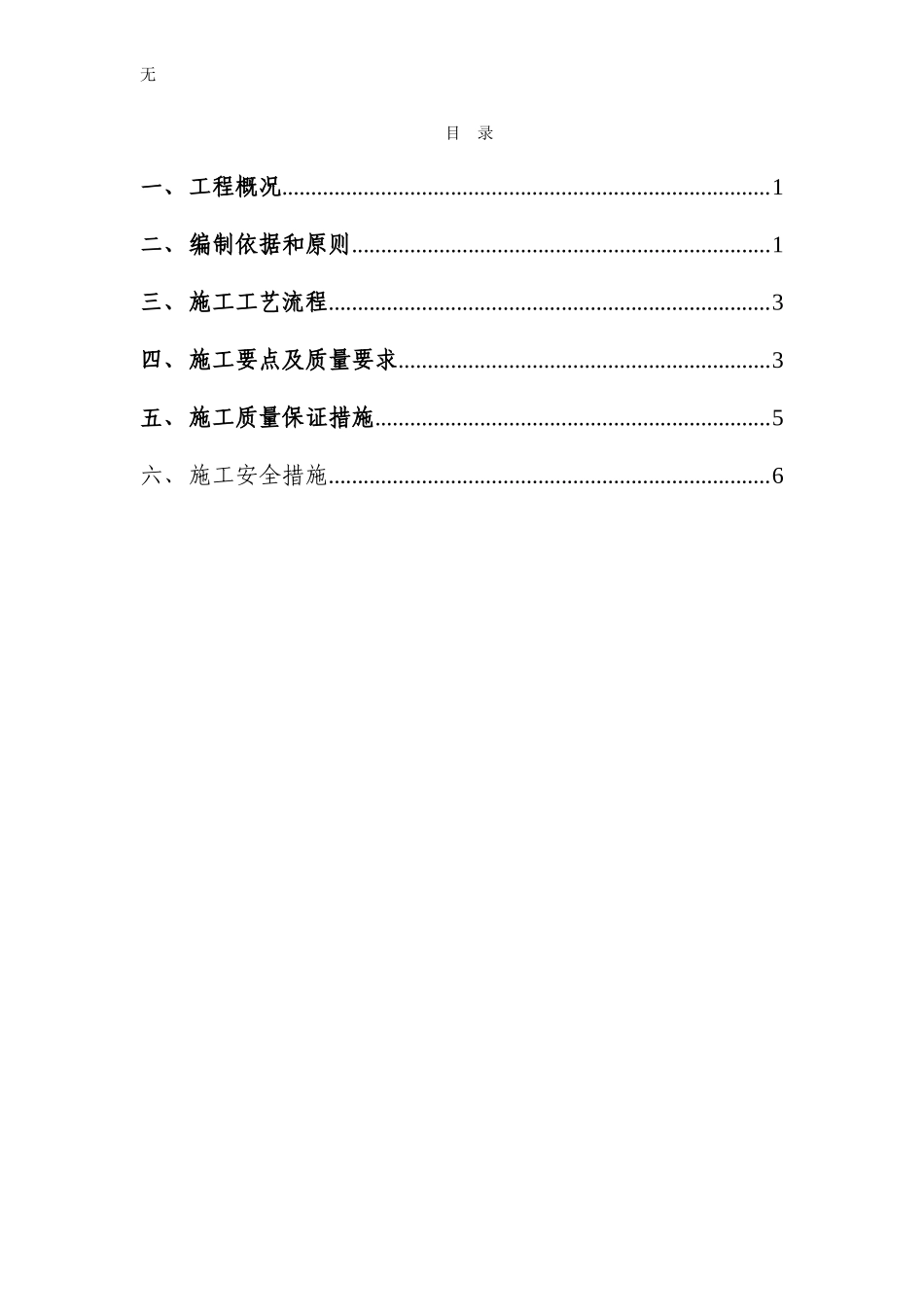

无目录一、工程概况....................................................................................1二、编制依据和原则........................................................................1三、施工工艺流程............................................................................3四、施工要点及质量要求................................................................3五、施工质量保证措施....................................................................5六、施工安全措施............................................................................6无一、工程概况本工程为浏阳经开区污水处理厂一期工程采购施工总承包，位于浏阳经开区北园、丰盛路与经十路合围处。工程建设总规模为12万吨/天，分两期实施，一期工程为8万吨/天设计污水处理规模和3万吨/天再生水回用规划，其中工程总图、厂区公共建(构)筑物考虑远期扩建需要按规模12万吨/天设计，主体工艺污水按8万吨/天，设备规模8万吨/天，用地面积82181平方米，绿化面积27253平方米，绿地率33.34%。污水处理排放表准为《地表水环境质量标准》（GB3838-2002）准Ⅳ类标准（TN≤10mg/L）。本工程为综合性市政工程，池体14个、配套地上建筑物6个。二、编制依据和原则本工程剪力墙结构采用木模板施工，施工完成后穿墙螺杆洞以及外架拉结点处的脚手洞眼、悬挑层工字钢穿墙洞、预留放线孔、安装管道预留洞封堵施工，根据工程实例和以往施工经验，将预留洞孔封堵的施工方法编写于本方案。三、预留孔洞封堵施工工艺流程1、穿墙止水对拉螺杆孔洞若封堵（部位：地下结构部分）1）逐个清理止水螺杆内外两侧丝杆上的水泥浆；2）取出装模时放入的橡胶扩孔垫，将螺杆靠里割断；3）清理孔口及周边，浇水湿润；4）用1:2干硬性水泥砂浆（添加防水剂及膨胀剂）堵塞内外侧孔口并抹平压光。2、穿墙螺杆孔洞封堵(部位：地上结构部分)1）取出装模时放入的橡胶扩孔垫；2）清理孔口及周边，浇水湿润；3）从外侧堵塞1:2干硬性水泥砂浆（添加防水剂及膨胀剂）40～60mm深。4）待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入聚氨酯发泡剂，注满孔洞，在内侧预留30～40mm，待发砂浆干硬后用水泥砂浆（添加防水剂及膨胀剂）封堵。无5）外墙螺杆洞在外墙保温施工前，在螺杆洞外侧涂抹1.5mm厚聚氨酯防水涂料，涂抹螺杆洞四周100mm以上。3、混凝土外墙孔洞封堵(部位：穿墙钢管、悬挑型钢等)1)取出孔洞内钢管及预埋件，并将杂物垃圾清理干净；2）孔洞周壁凿毛，并浇水湿润周边范围100mm以上；3）支洞口两侧模板，模板超出洞口上方100mm；4）浇筑高于墙体混凝土等级一个标号的细石混凝土（掺入防水剂和膨胀剂），充分插捣密实；5）混凝土两侧模板在2～3d后拆除，做好养护工作;6）拆模后，凿除表面凸出的多余混凝土，并修补好混凝土缺陷。4、砌体外墙孔洞封堵1)取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆；2）浇水湿润孔洞及周边范围100mm以上；3）支洞口两侧模板，模板超出洞口上方100mm；4）浇筑C20细石混凝土（掺防水剂和膨胀剂），充分插捣密实；5）混凝土两侧模板在2～3d后拆除，做好养护工作;6)拆模后，凿除表面凸出的多余混凝土。外侧孔洞表面有缺陷须用1:2水泥砂浆修补。5、安装管道孔洞封堵1)将洞口凿毛成喇叭口，上大下小，上部最少要求保证比管道大4～6cm，下部最少要求每边保证比管道大2～3cm，并且要清洗干净后才能吊模。2)立管完成安装牢固后，吊模要求稳固，下部与底板面平，保证砼浇捣后的平整度。3)凿毛清洗干净后，紧接着在洞口刷一道素水泥浆。4)用C20细石砼浇筑第一层，高度为洞口1/2，用手工振捣密实；等混凝终凝后，浇筑第二层面层C20细石混凝土，面层压实抹光，排水管道保证四周200mm范围内由管边向外适当找坡。5）在管道四周后补处及洞口边100mm范围内刷1.5mm厚聚氨酯防无水涂料；6）2天以后方可拆模，并进行24h蓄水试验。如有渗漏现象，则重新打凿表皮混凝土1公分用堵漏王重新浇捣密实，严重渗漏的需重新拆除再认真浇捣混凝土重复以上工作；6、预留放线洞、泵管洞封堵1）基层...
