剪力墙施工方案VIP免费

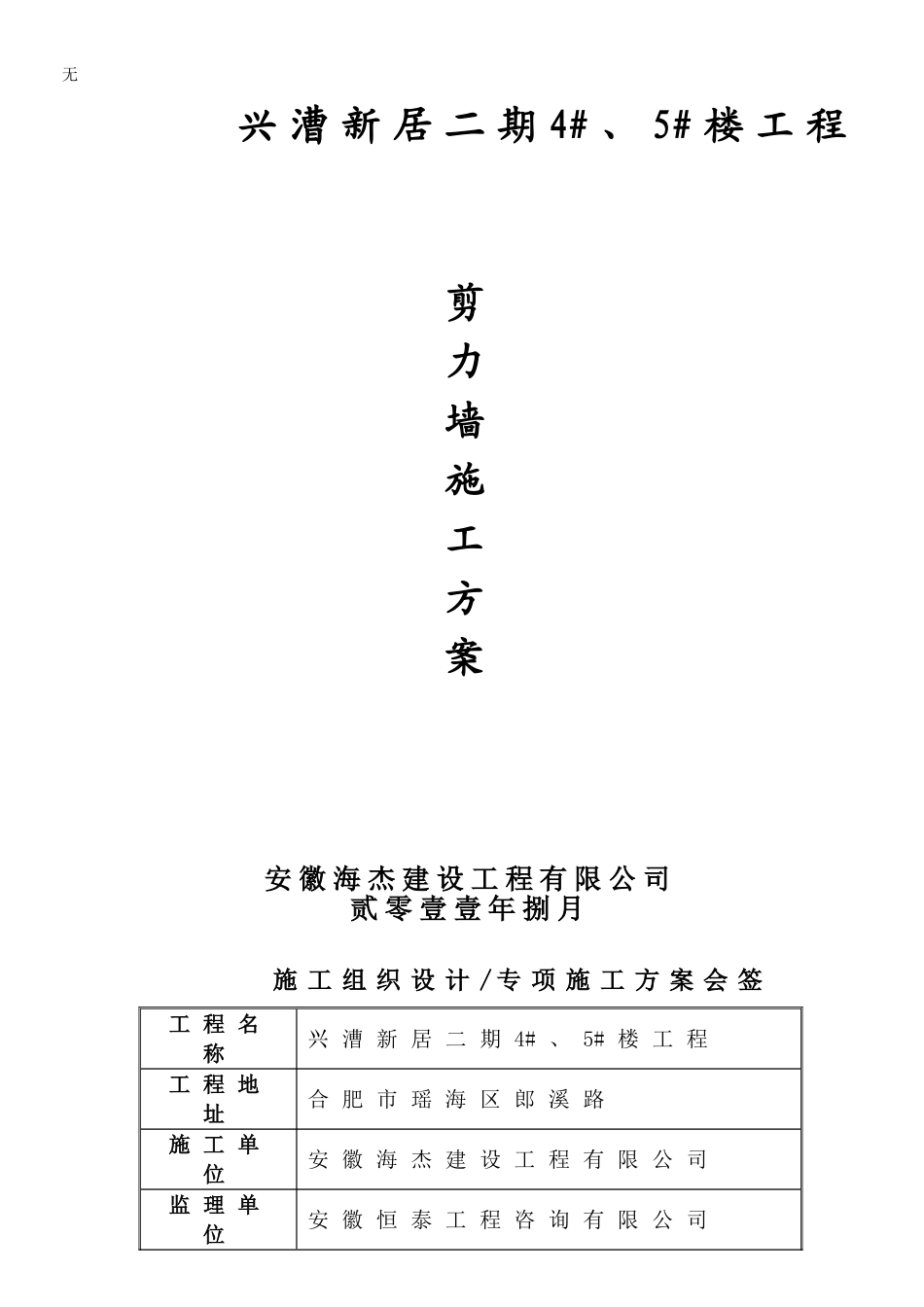

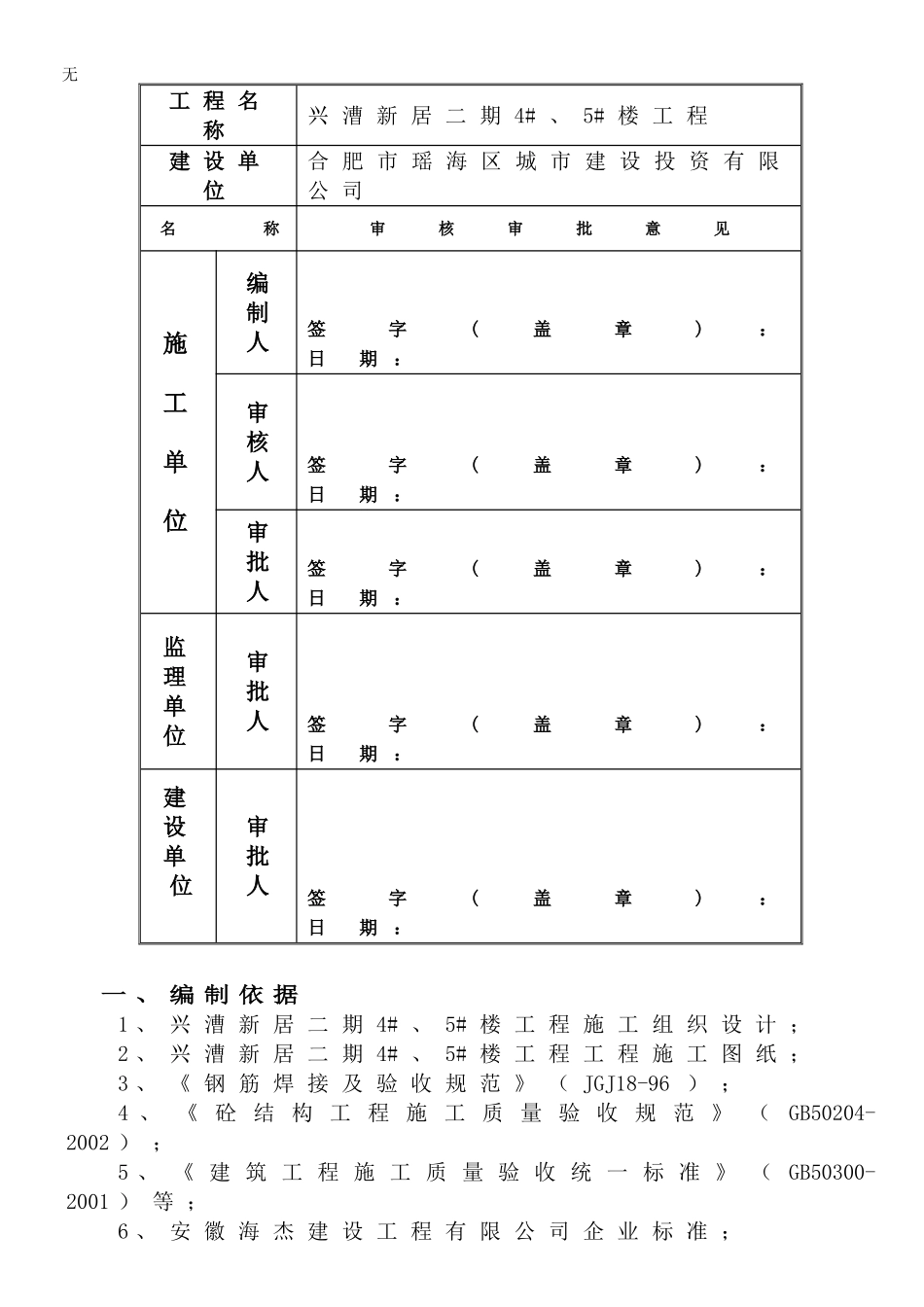

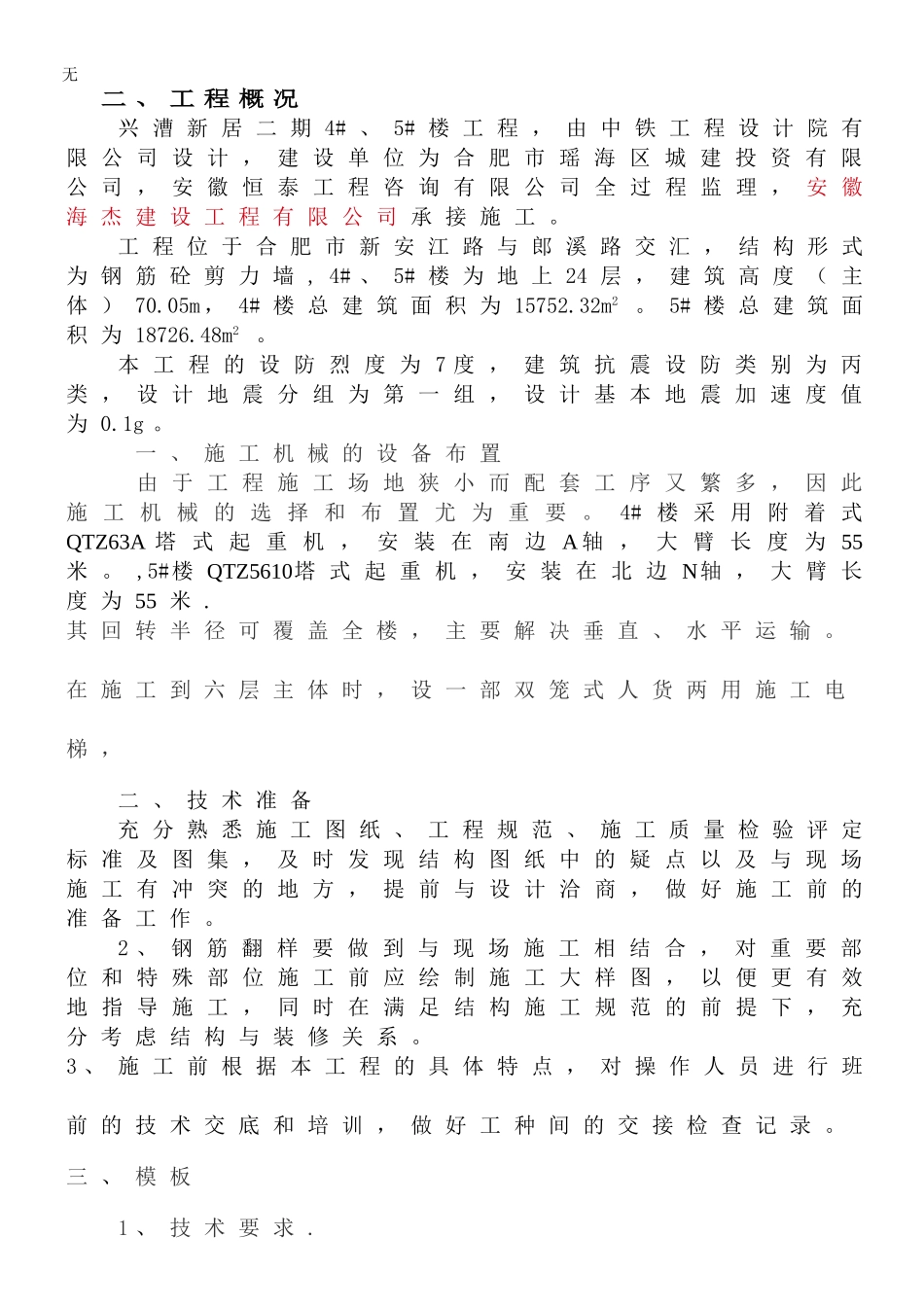

无兴漕新居二期4#、5#楼工程剪力墙施工方案安徽海杰建设工程有限公司贰零壹壹年捌月施工组织设计/专项施工方案会签工程名称兴漕新居二期4#、5#楼工程工程地址合肥市瑶海区郎溪路施工单位安徽海杰建设工程有限公司监理单位安徽恒泰工程咨询有限公司无工程名称兴漕新居二期4#、5#楼工程建设单位合肥市瑶海区城市建设投资有限公司名称审核审批意见施工单位编制人签字(盖章)：日期：审核人签字(盖章)：日期：审批人签字(盖章)：日期：监理单位审批人签字(盖章)：日期：建设单位审批人签字(盖章)：日期：一、编制依据1、兴漕新居二期4#、5#楼工程施工组织设计；2、兴漕新居二期4#、5#楼工程工程施工图纸；3、《钢筋焊接及验收规范》（JGJ18-96）；4、《砼结构工程施工质量验收规范》（GB50204-2002）；5、《建筑工程施工质量验收统一标准》（GB50300-2001）等；6、安徽海杰建设工程有限公司企业标准；无二、工程概况兴漕新居二期4#、5#楼工程，由中铁工程设计院有限公司设计，建设单位为合肥市瑶海区城建投资有限公司，安徽恒泰工程咨询有限公司全过程监理，安徽海杰建设工程有限公司承接施工。工程位于合肥市新安江路与郎溪路交汇，结构形式为钢筋砼剪力墙,4#、5#楼为地上24层，建筑高度（主体）70.05m，4#楼总建筑面积为15752.32m2。5#楼总建筑面积为18726.48m2。本工程的设防烈度为7度，建筑抗震设防类别为丙类，设计地震分组为第一组，设计基本地震加速度值为0.1g。一、施工机械的设备布置由于工程施工场地狭小而配套工序又繁多，因此施工机械的选择和布置尤为重要。4#楼采用附着式QTZ63A塔式起重机，安装在南边A轴，大臂长度为55米。,5#楼QTZ5610塔式起重机，安装在北边N轴，大臂长度为55米.其回转半径可覆盖全楼，主要解决垂直、水平运输。在施工到六层主体时，设一部双笼式人货两用施工电梯，二、技术准备充分熟悉施工图纸、工程规范、施工质量检验评定标准及图集，及时发现结构图纸中的疑点以及与现场施工有冲突的地方，提前与设计洽商，做好施工前的准备工作。2、钢筋翻样要做到与现场施工相结合，对重要部位和特殊部位施工前应绘制施工大样图，以便更有效地指导施工，同时在满足结构施工规范的前提下，充分考虑结构与装修关系。3、施工前根据本工程的具体特点，对操作人员进行班前的技术交底和培训，做好工种间的交接检查记录。三、模板1、技术要求.无1.1排架必须设纵横扫地杆，采用直角扣件，固定在距底座上皮大于200mm处的立杆上，当立杆不在同一水平面上时，必须将高处的扫地杆向低处伸两跨与立杆固定，高低差不应大于1m。1.2立杆底层步距不应大于2m。1.3两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头错开的距离不应小于500mm，各接头中心点主节点的距离不宜大于步距的1/3。1.4支架立杆应竖直设置，2m高度内允许偏差为15mm。1.5.满堂模板支架四边与中间每隔四排支架立杆应设置一道剪刀撑，由底至顶连续设置。2、模板的材料及构配件2.1标准层内外墙模板采用18mm厚木夹板，包括梁底板，旁板及门窗洞口头板，龙骨为松木，规格为50mm×100mm，（经压刨后尺寸），内墙模单块拼装，外墙模制成大模施工。2.2内愣采用50mm×100mm方木及￠48×3.0钢管，外愣采用￠48×3.0钢管。对拉螺栓￠12圆钢，间距为450mm×450mm3、模板的安装3.1剪力墙模板安装.剪力墙竖间距450㎜×450㎜，内墙￠12螺栓间距450㎜×450㎜左右，墙内穿￠15塑料管，以便回收利用，，螺栓可重复使用，模板支立同地下室砼墙体模板安装。.用￠48钢管搭设支撑架，立柱间隔距离为1000mm×1000mm，顶部木龙骨截面为50mm×100mm，龙骨间距不大于350mm，龙骨接头要错开，立柱在距地200mm和1800mm及3400mm处设立纵横交错拉杆三道，平板铺设时必须平板盖墙、梁模、平台模拼缝处贴胶带纸。3.2顶板模板安装用￠48钢管搭设支撑架，立柱间隔距离为1000mm×1000mm，顶部木龙骨截面为50mm×100mm，龙骨间距不大于350mm，龙骨接头要错开，立柱在距地200mm和1800mm及3400mm处设立纵横交错拉杆三道，平板铺设时必须平板盖墙、梁模、平台模拼缝处贴胶带纸。3.3柱模安装柱模板支模时，四周必须设牢固支撑或钢管箍牢，...
