孔加工锪孔、扩孔

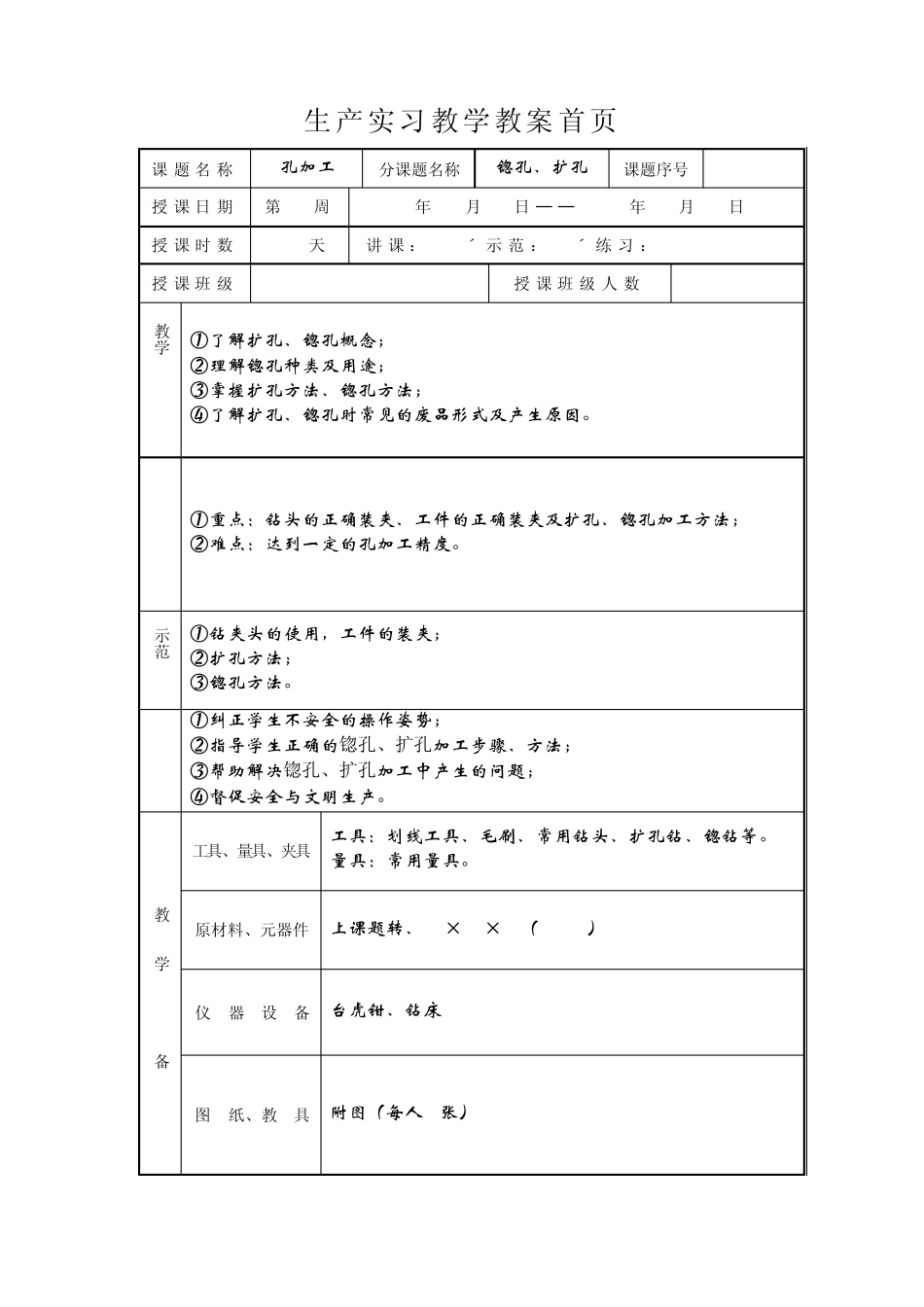

孔加工锪孔、扩孔_第1页
1/6
孔加工锪孔、扩孔_第2页
2/6

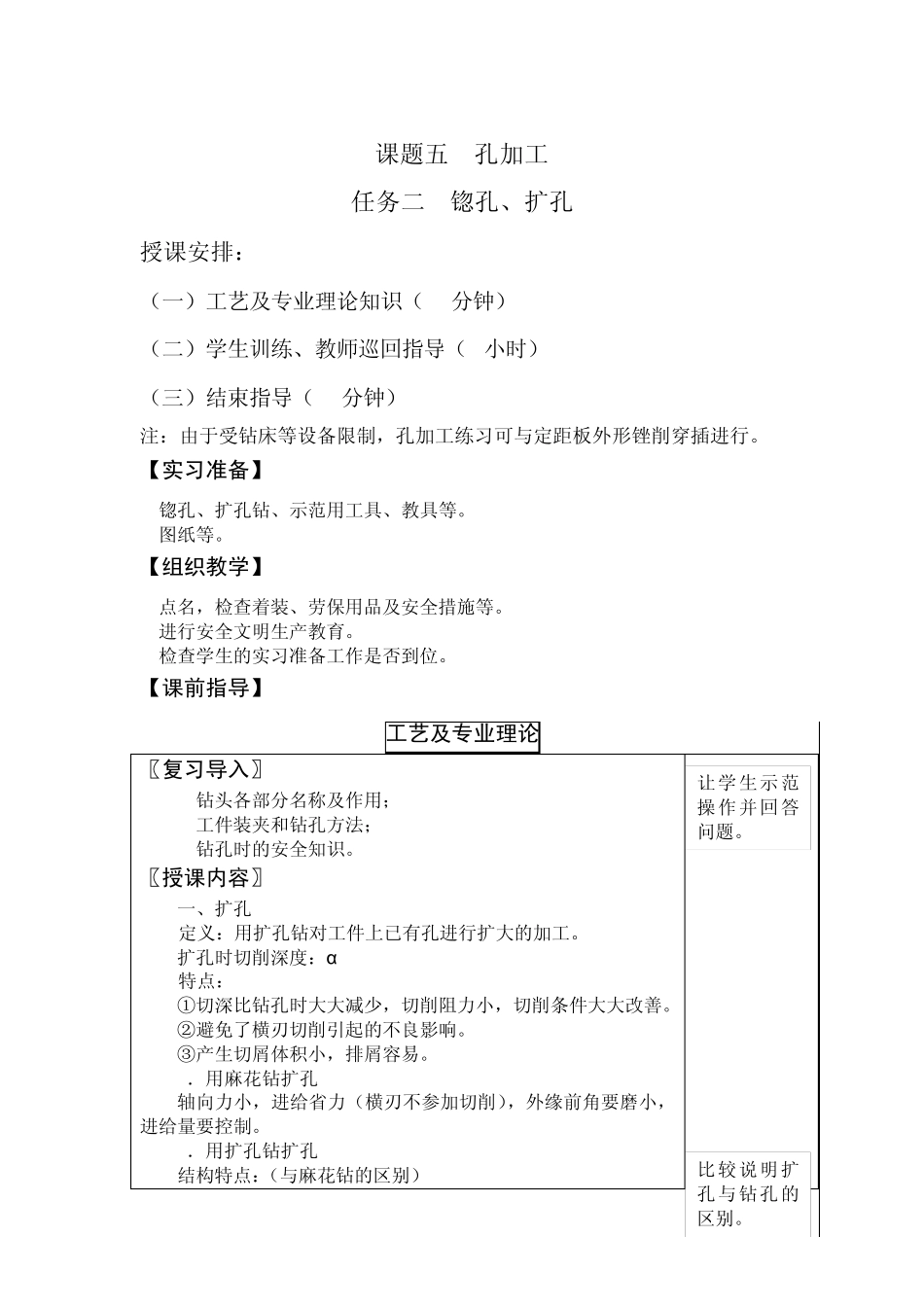

孔加工锪孔、扩孔_第3页
3/6
生产实习教学教案首页 课题名称 孔加工 分课题名称 锪孔、扩孔 课题序号 授课日期 第 周 20 年 月 日──20 年 月 日 授课时数 1 天 讲课:400ˊ 示 范 :60ˊ 练 习:16h 授课班 级 授课班 级 人 数 教学目的和要求 ①了解扩孔、锪孔概念; ②理解锪孔种类及用途; ③掌握扩孔方法、锪孔方法; ④了解扩孔、锪孔时常见的废品形式及产生原因。 重点与难点 ①重点:钻头的正确装夹、工件的正确装夹及扩孔、锪孔加工方法; ②难点:达到一定的孔加工精度。 示范内容 ①钻夹头的使用,工件的装夹; ②扩孔方法; ③锪孔方法。 巡回重点 ①纠正学生不安全的操作姿势; ②指导学生正确的锪孔、扩孔加工步骤、方法; ③帮助解决锪孔、扩孔加工中产生的问题; ④督促安全与文明生产。 教 学 准 备 工具、量具、夹具 工具:划线工具、毛刷、常用钻头、扩孔钻、锪钻等。 量具:常用量具。 原材料、元器件 上课题转、50×50×18(Q235) 仪 器 设 备 台虎钳、钻床 图 纸、教 具 附图(每人 1张) 课题五 孔加工 任务二 锪孔、扩孔 授课安排: (一)工艺及专业理论知识(90分钟) (二)学生训练、教师巡回指导(2小时) (三)结束指导(15分钟) 注:由于受钻床等设备限制,孔加工练习可与定距板外形锉削穿插进行。 【实习准备】 1.锪孔、扩孔钻、示范用工具、教具等。 2.图纸等。 【组织教学】 1.点名,检查着装、劳保用品及安全措施等。 2.进行安全文明生产教育。 3.检查学生的实习准备工作是否到位。 【课前指导】 工艺及专业理论 〖复习导入〗 1.钻头各部分名称及作用; 2.工件装夹和钻孔方法; 3.钻孔时的安全知识。 〖授课内容〗 一、扩孔 定义:用扩孔钻对工件上已有孔进行扩大的加工。 扩孔时切削深度:α p=(D-d)/2 特点: ①切深比钻孔时大大减少,切削阻力小,切削条件大大改善。 ②避免了横刃切削引起的不良影响。 ③产生切屑体积小,排屑容易。 1.用麻花钻扩孔 轴向力小,进给省力(横刃不参加切削),外缘前角要磨小,进给量要控制。 2.用扩孔钻扩孔 结构特点:(与麻花钻的区别) 比较说明扩孔与钻孔的区别。 让学生示范操作并回答问题。 1)因中心不切削,没有横刃,切削刃只做成靠边缘的一段。 2)因扩孔产生切屑体积小,不需大容屑槽——加粗钻芯,提高刚度。 3)由于容屑槽较小,扩孔钻可做出较多刀齿,增强导向作用。一...
