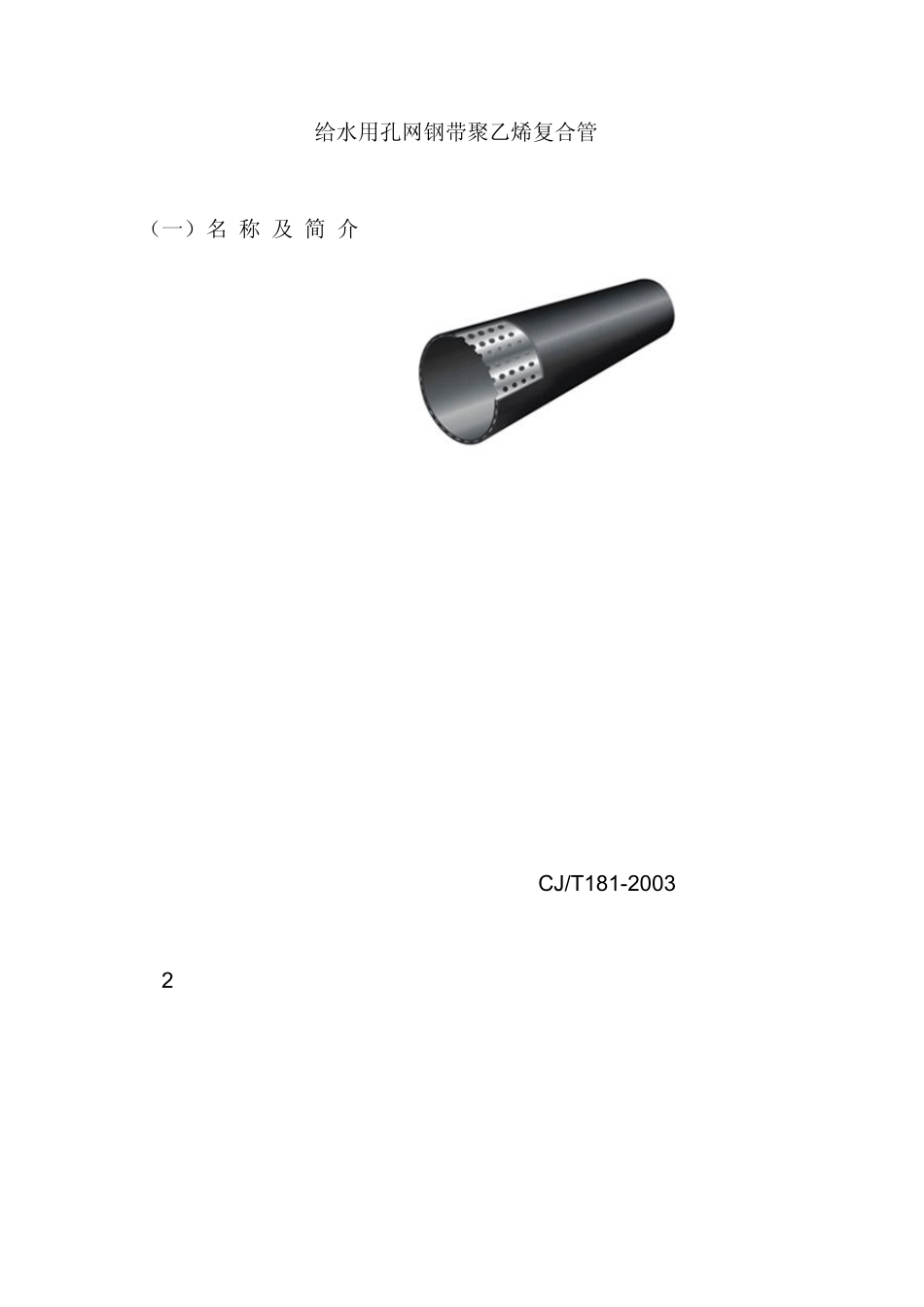

给水用孔网钢带聚乙烯复合管 （一） 名 称 及 简 介 给水用孔网钢带聚乙烯复合管是以聚乙烯为主要原料，孔网钢带为增强骨架，经挤出外层和内层为双面复合成型的一种新型复合压力管材。 增强骨架与塑料相互包容成为一个整体，内外壁塑料层几乎不可被剥离，复合层内无粘接剂，作为管道连接无内外壁塑料与增强体剥离之忧。因此，这种复合管克服了钢管和塑料管各自的缺点，而又具有钢管和塑料管的优点。 钢板孔网骨架增强复合管可应用于市政给水工程、建筑给水、饮用水输送管道。给水用孔网钢带聚乙烯复合管的外观、规格尺寸和标志应符合建设部发布的城镇建设行业标准 CJ/T181-2003《给水用孔网钢带聚乙烯复合管》标准要求。 （2） 外 观 管材内外表面应光滑、平整，允许有不影响使用的表面收缩和流纹，不允许有气泡、裂口、分解变色线及明显的划伤，管材两端应切割平整。复合管端头口环与管材融结良好，无裂缝，融接处平整， 无划伤、毛刺。 （3） 规 格 尺 寸 管材的长度一般为是 6m、9m、12m、也可由供需双方商定，长度允许偏差为 0+20。管材规格尺寸从 dn50～dn630mm,管材公称压力分为 1.0MPa、1.25MPa、1.6MPa 和 2.0MPa 几个等级。 管材公称压力和规格尺寸见下表。 钢板网骨架增强塑料复合管材的规格尺寸 公称外径及偏差dnmm 公称壁厚及偏差enmm 不圆度 mm 公称压力 MPa 最小 S 值*mm 500+0.5 4.00+0.5 1.0 2.0 1.5 630+0.6 4.50+0.6 1.2 2.0 1.5 750+0.7 5.0+0.7 1.5 2.0 1.5 900+0.9 4.50+0.8 1.8 2.0 1.5 1100+1.0 6.00+0.9 2.2 2.0 1.5 1400+1.1 8.00+1.0 2.8 1.6 2.5 1600+1.2 10.00+1.1 3.2 1.6 2.5 2000+1.3 11.00+1.2 4.0 1.6 2.5 2500+1.4 12.00+1.3 5.0 1.6 3.5 3150+1.5 13.00+1.4 6.3 1.25 3.5 4000+1.6 15.00+1.5 8.0 1.25 3.5 5000+1.7 16.0+1.6 10.0 1.0 4.0 6300+1.8 17.00+1.7 12.3 1.0 4.0 注： (1) 复合管的公称压力是管材在 20℃下输送水允许的最大压力.若温度变化时,应按表 3-1-40 不同温度的压力折减系数校正工作压力。 （2）S 值：增强体外径到管材外表面的距离。 （二） 主 要 性 能 1）主 要 性 能 特 点 给水用孔网钢带聚乙烯复合管材具有如下特点： ① 具 有 超 过 塑 料 管 强 度 的 较 高 强 度 、 刚 性 、 抗 冲 击 性；具有类似钢管的低线膨胀系数和...
