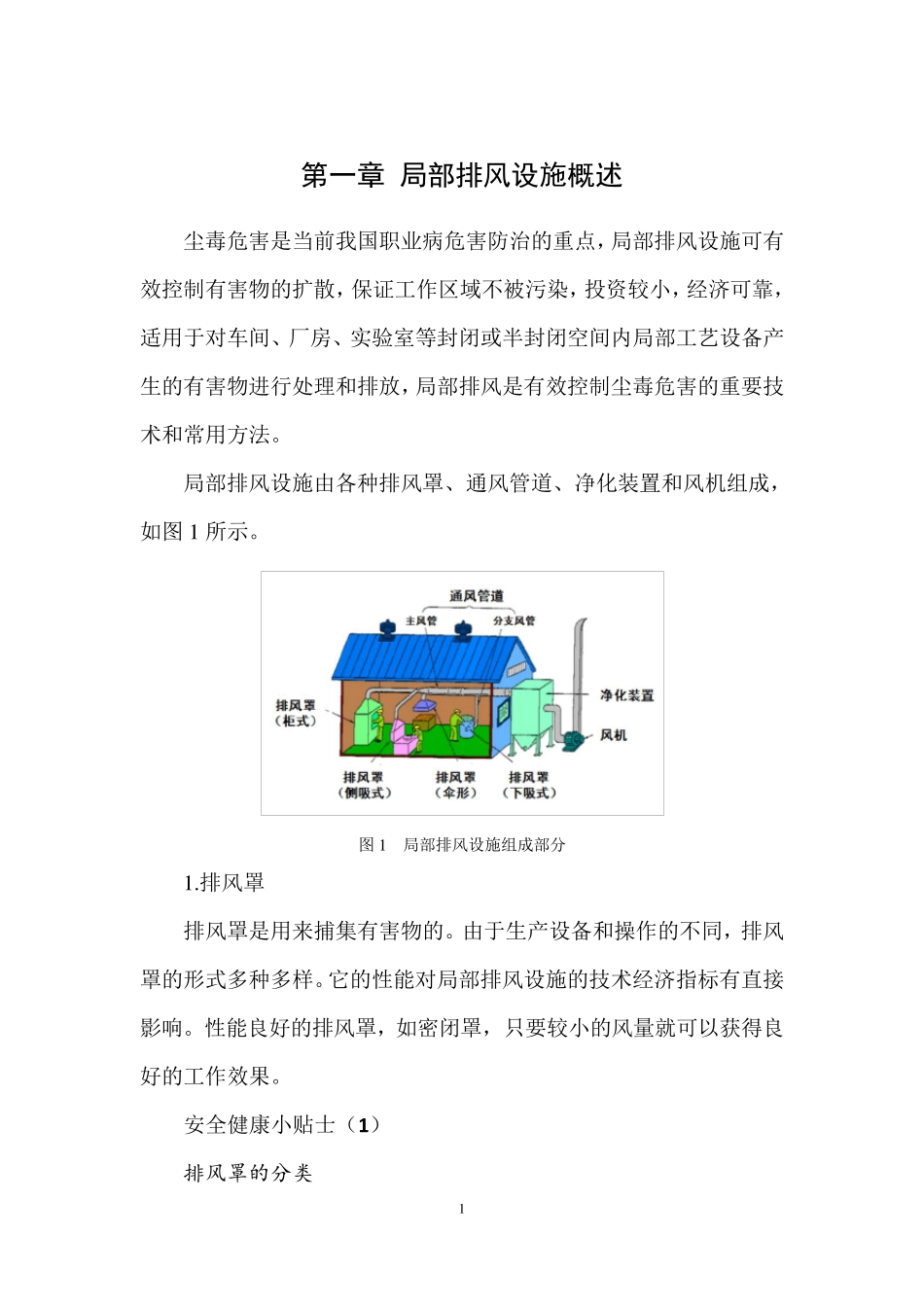

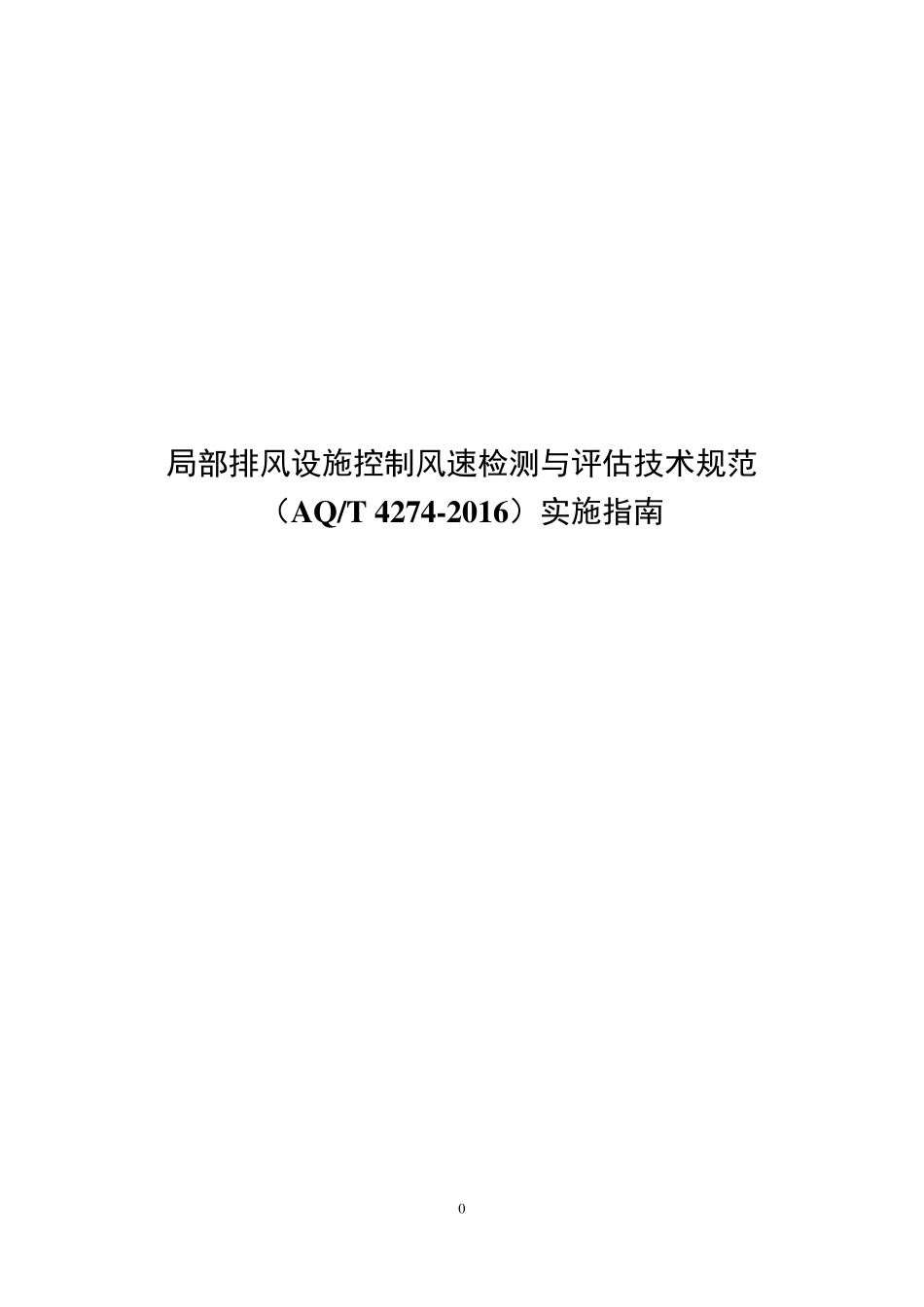

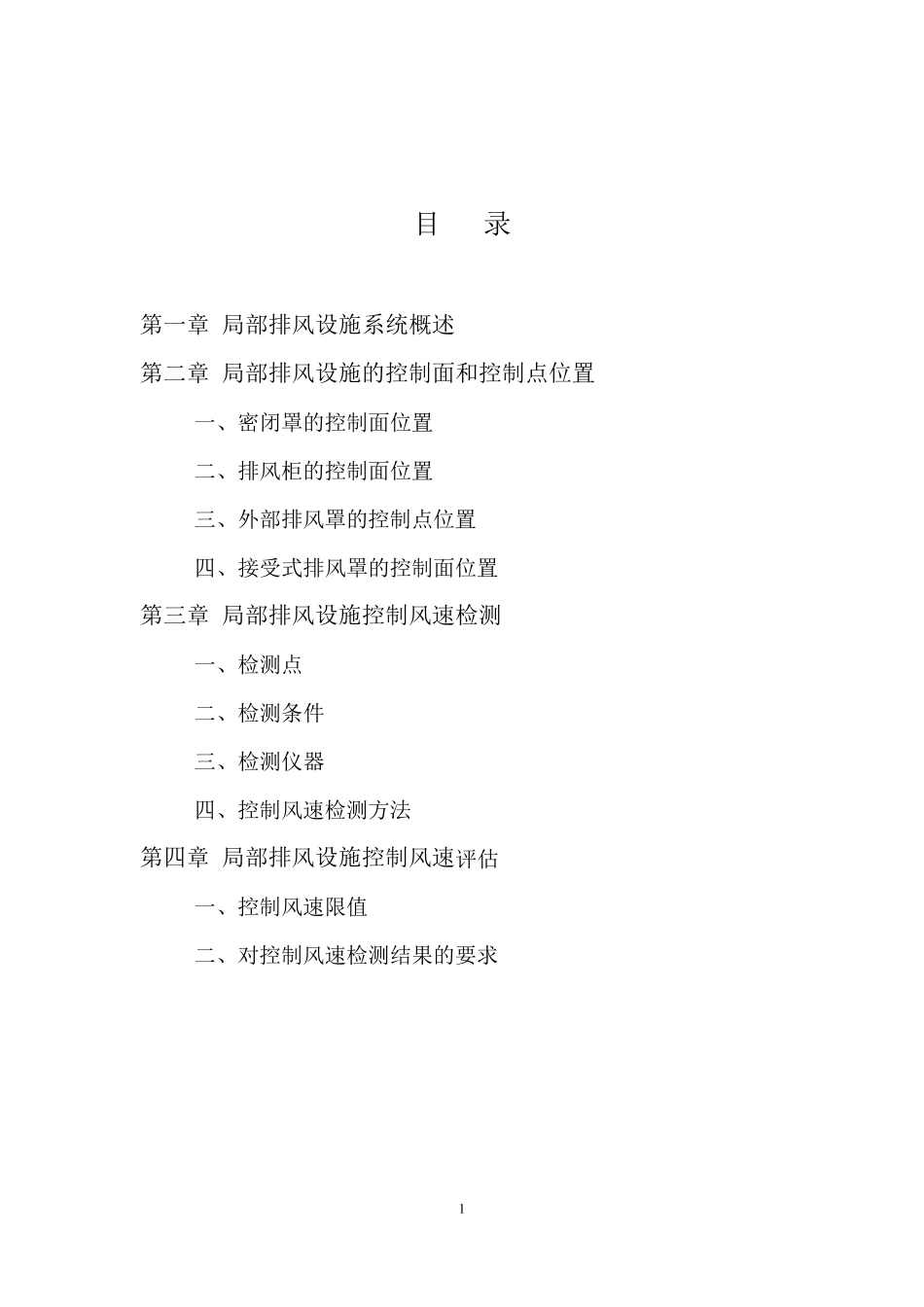

0 局部排风设施控制风速检测与评估技术规范 （AQ/T 4274-2016）实施指南 1 目 录 第一章 局部排风设施系统概述 第二章 局部排风设施的控制面和控制点位置 一、密闭罩的控制面位置 二、排风柜的控制面位置 三、外部排风罩的控制点位置 四、接受式排风罩的控制面位置 第三章 局部排风设施控制风速检测 一、检测点 二、检测条件 三、检测仪器 四、控制风速检测方法 第四章 局部排风设施控制风速评估 一、控制风速限值 二、对控制风速检测结果的要求 1 第一章 局部排风设施概述 尘毒危害是当前我国职业病危害防治的重点，局部排风设施可有效控制有害物的扩散，保证工作区域不被污染，投资较小，经济可靠，适用于对车间、厂房、实验室等封闭或半封闭空间内局部工艺设备产生的有害物进行处理和排放，局部排风是有效控制尘毒危害的重要技术和常用方法。 局部排风设施由各种排风罩、通风管道、净化装置和风机组成，如图 1 所示。 图 1 局部排风设施组成部分 1 .排风罩 排风罩是用来捕集有害物的。由于生产设备和操作的不同，排风罩的形式多种多样。它的性能对局部排风设施的技术经济指标有直接影响。性能良好的排风罩，如密闭罩，只要较小的风量就可以获得良好的工作效果。 安全健康小贴士（1 ） 排风罩的分类 2 根据不同的工作原理，排风罩可分为以下几种基本形式：密闭罩、排风柜（柜式排风罩）、外部排风罩（包括上吸式、侧吸式、下吸式及槽边排风罩等）、接受式排风罩等。 （1）密闭罩，将有害物发散源密闭在罩内的排风罩。 （2）排风柜，是一种三面围挡一面敞开，或装有操作拉门、工作孔的柜式排风罩。敞开面上保持一定的吸风速度，以保证柜内有害物不逸出。如对金属零件进行表面加工或清理的喷砂通风柜。 （3）外部排风罩，设置在有害物发散源近旁，依靠罩口的抽吸作用，在控制点(距排风罩罩口最远的有害物放散点)处形成一定的风速排除有害物的排风罩，包括上吸式、侧吸式、下吸式等。 （4）接受式排风罩，接受由生产过程(如热过程、机械运动过程等)本身产生或诱导的有害物的排风罩。如砂轮机的吸尘罩、高温热源上部的伞形罩等。 安全健康小贴士（2 ） 1.排风罩的设计要求 排风罩的设计应遵循型式适宜、风量适中、强度足够、检修方便的原则，并满足以下要求： （1）应将有害物予以捕集，使工作区有害物浓度达到标准的前提下，提高捕集效 率 ，以较 小 的能 耗 捕集有害物。 （2）可密闭的...
