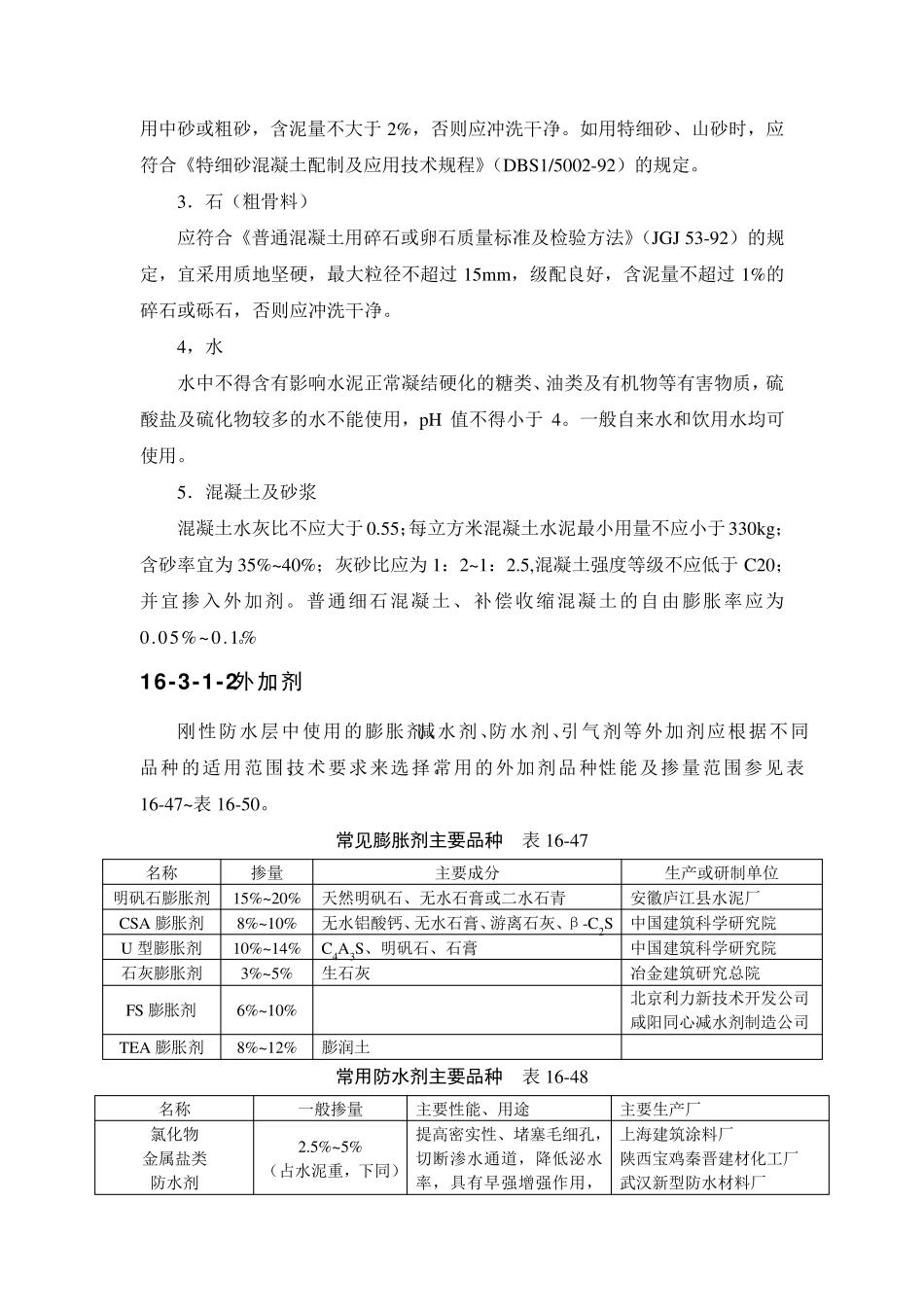

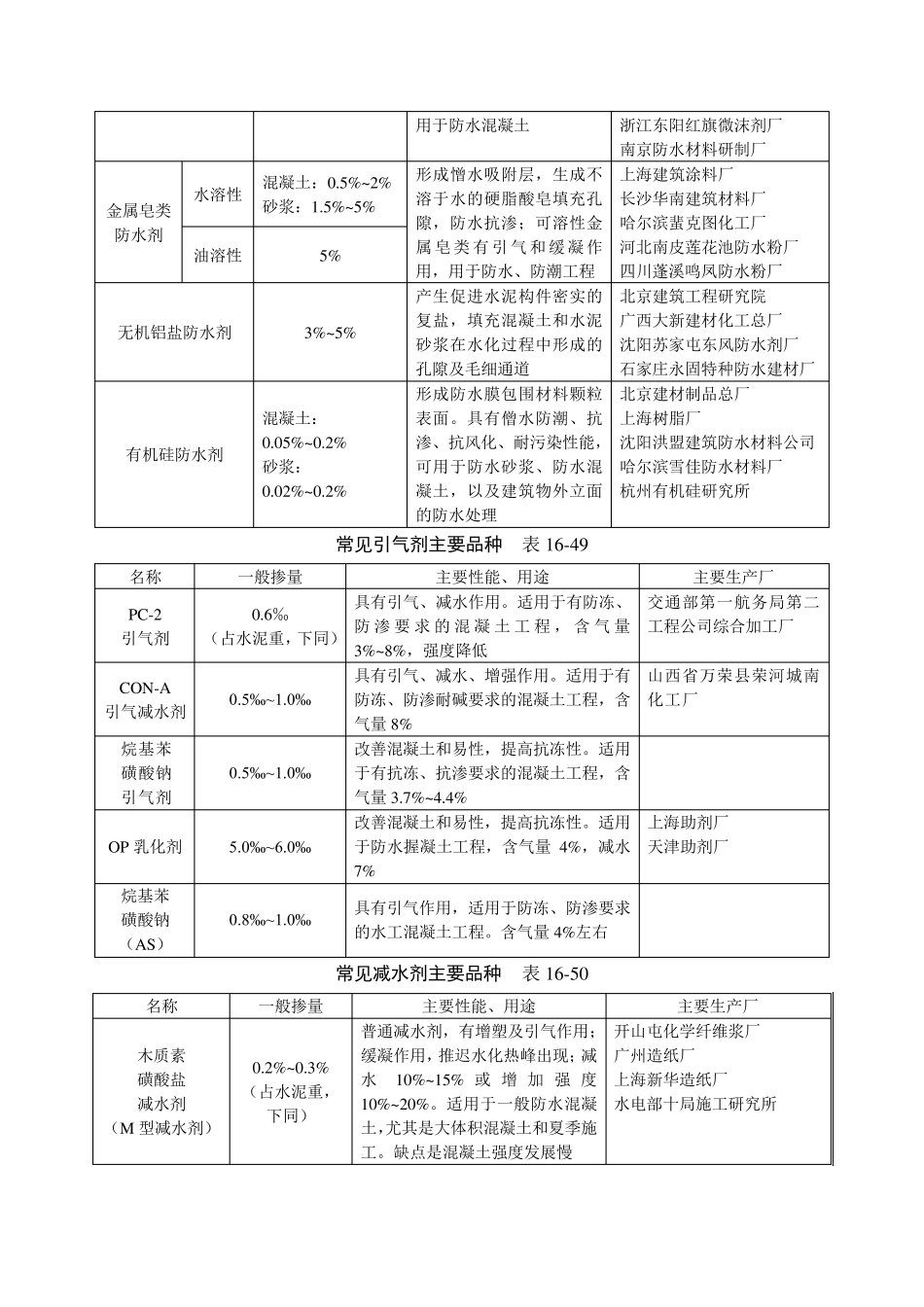

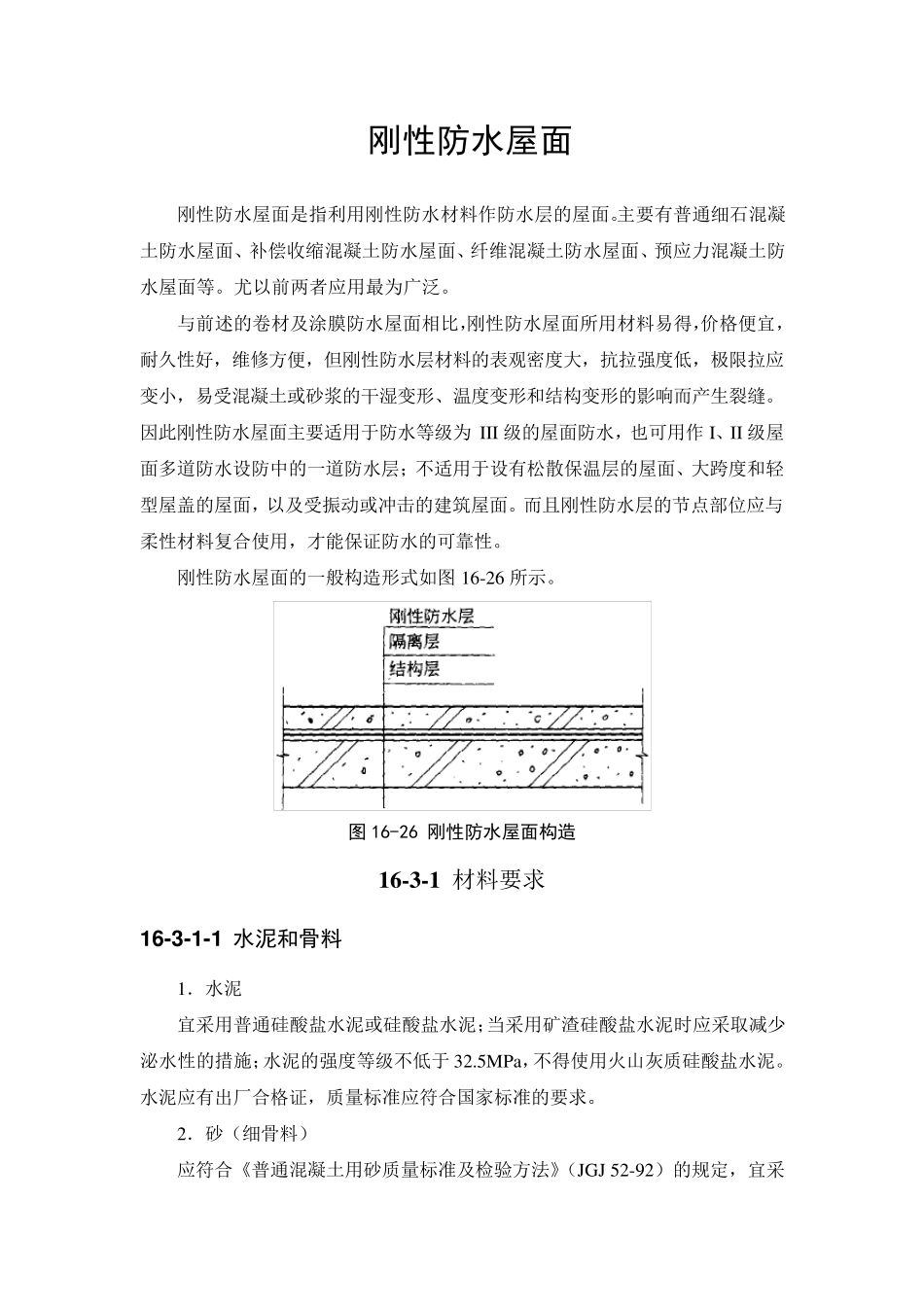

刚性防水屋面 刚性防水屋面是指利用刚性防水材料作防水层的屋面。主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。尤以前两者应用最为广泛。 与前述的卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得，价格便宜，耐久性好，维修方便，但刚性防水层材料的表观密度大，抗拉强度低，极限拉应变小，易受混凝土或砂浆的干湿变形、温度变形和结构变形的影响而产生裂缝。因此刚性防水屋面主要适用于防水等级为 III 级的屋面防水，也可用作I、II 级屋面多道防水设防中的一道防水层；不适用于设有松散保温层的屋面、大跨度和轻型屋盖的屋面，以及受振动或冲击的建筑屋面。而且刚性防水层的节点部位应与柔性材料复合使用，才能保证防水的可靠性。 刚性防水屋面的一般构造形式如图 16-26 所示。 图 16-26 刚性防水屋面构造 1 6 -3 -1 材料要求 1 6 -3 -1 -1 水泥和骨料 1．水泥 宜采用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减少泌水性的措施；水泥的强度等级不低于 32.5MPa，不得使用火山灰质硅酸盐水泥。水泥应有出厂合格证，质量标准应符合国家标准的要求。 2．砂（细骨料） 应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52-92）的规定，宜采 用中砂或粗砂，含泥量不大于 2%，否则应冲洗干净。如用特细砂、山砂时，应符合《特细砂混凝土配制及应用技术规程》（DBS1/5002-92）的规定。 3．石（粗骨料） 应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53-92）的规定，宜采用质地坚硬，最大粒径不超过 15mm，级配良好，含泥量不超过 1%的碎石或砾石，否则应冲洗干净。 4，水 水中不得含有影响水泥正常凝结硬化的糖类、油类及有机物等有害物质，硫酸盐及硫化物较多的水不能使用，pH 值不得小于 4。一般自来水和饮用水均可使用。 5．混凝土及砂浆 混凝土水灰比不应大于 0.55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为 35%~40%；灰砂比应为 1：2~1：2.5,混凝土强度等级不应低于 C20；并宜掺入外加剂。普通细石混凝土、补偿收缩混凝土的自由膨胀率应为0.05%~ 0.1%。 1 6 -3 -1 -2 外加剂 刚性防水层中使用的膨胀剂、减水剂、防水剂、引气剂等外加剂应根据不同品种的适用范围、技术要求来选择。常用的外加剂品种、性能及掺量范围参见表16-47~表16-50。 常见膨胀剂主要品种 表16-47 名称 掺量...
