屋面天沟排水计算

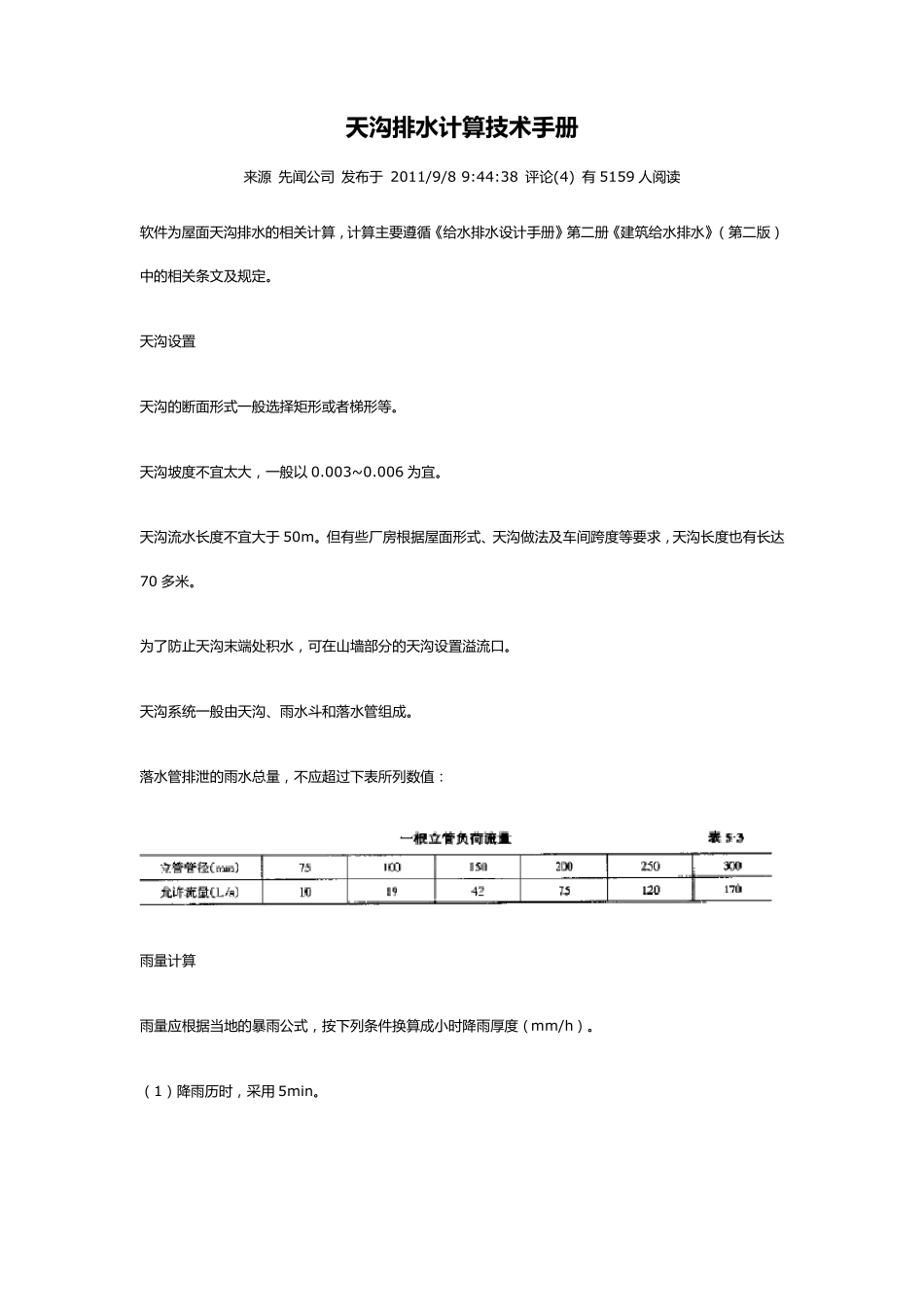

屋面天沟排水计算_第1页
1/24
屋面天沟排水计算_第2页
2/24

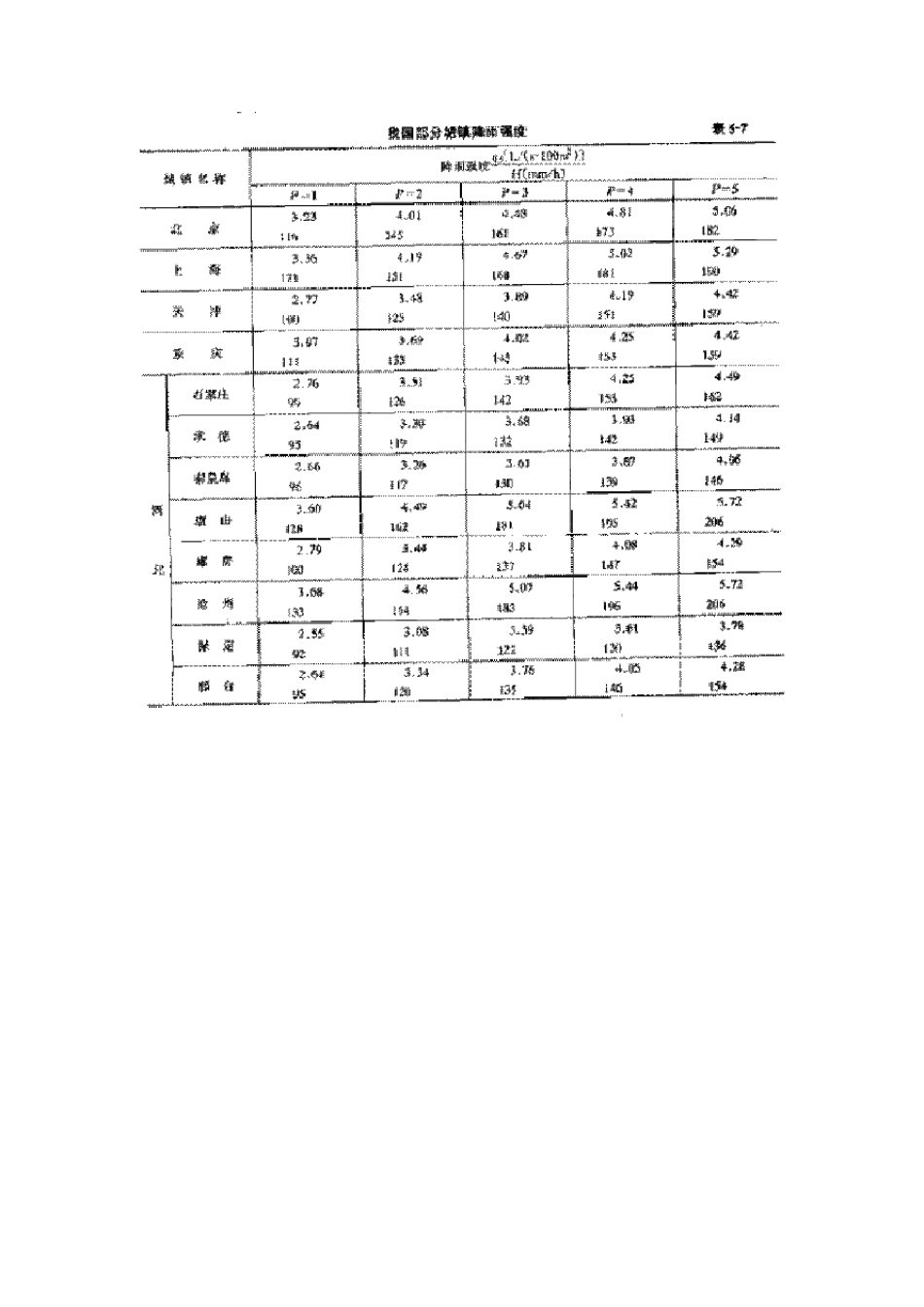

屋面天沟排水计算_第3页
3/24
天 沟 排 水 计 算 技 术 手 册 来 源 先 闻 公 司 发 布 于 2011/9/8 9:44:38 评 论 (4) 有 5159 人 阅 读 软 件 为 屋 面 天 沟 排 水 的 相 关 计 算 , 计 算 主 要 遵 循 《 给 水 排 水 设 计 手 册 》 第 二 册 《 建 筑 给 水 排 水 》 ( 第 二 版 )中 的 相 关 条 文 及 规 定 。 天 沟 设 置 天 沟 的 断 面 形 式 一 般 选 择 矩 形 或 者 梯 形 等 。 天 沟 坡 度 不 宜 太 大 , 一 般 以 0.003~ 0.006 为 宜 。 天 沟 流 水 长 度 不 宜 大 于 50m。 但 有 些 厂 房 根 据 屋 面 形 式 、天 沟 做法及 车间跨度 等 要 求, 天 沟 长 度 也有 长 达70 多米。 为 了防止天 沟 末端处积水 , 可在山墙部分的 天 沟 设 置 溢流 口。 天 沟 系统一 般 由天 沟 、雨水 斗和落水 管组成。 落水 管排 泄的 雨水 总量, 不 应超过下表所列数值: 雨量计 算 雨量应根 据 当地的 暴雨公 式 , 按下列条 件 换算 成小时降雨厚度 ( mm/h) 。 ( 1) 降雨历时, 采用 5min。 ( 2) 重 现 期应 根 据 生 产 工 艺 和 土 建 情 况 确 定 , 见 下 表 。 一 般 情 况 采 用 一 年 , 但 不 得 小 于 室 内 雨 水 道 所采 用 的 重 现 期 。 注 : 1、将表 中 1、2 两项中有关相应 的 数值相加, 即可求得 计算值。 2、机械设备可能因水 而受损害的 生 产 , 系指下 列类型公称: 丝绸厂、卷烟厂、棉纺织厂、冶金厂以及各种金属加工 厂、化学联合企业等。 ( 3) 计算公式: 参数说明:为小 时降雨 厚度( mm/h) ; 为降雨 历时 5min 的 暴雨 强度[L/(s·100m2)], 见 下 表 为我国部分城镇降雨 强度。 注 : 表 中为 重 现 期 ;为 5min降 雨 强 度 ;为 小 时 降 雨 厚 度 , 根 据值 折 算 而 来 。 汇 水 面 积 当 有 高 出 屋 面 的 侧 墙 ( 女 儿 墙 ) 时 , 其 墙 体 的 挡 水 面 积 应 该 折 算 至 屋 面 汇 水 面 积 中 去 , 因 墙 内 侧 挡 水 后 ,水 仍 汇 入 天 沟 中 。 1、屋 面 的 汇 水 面 积 应 按屋 面...
