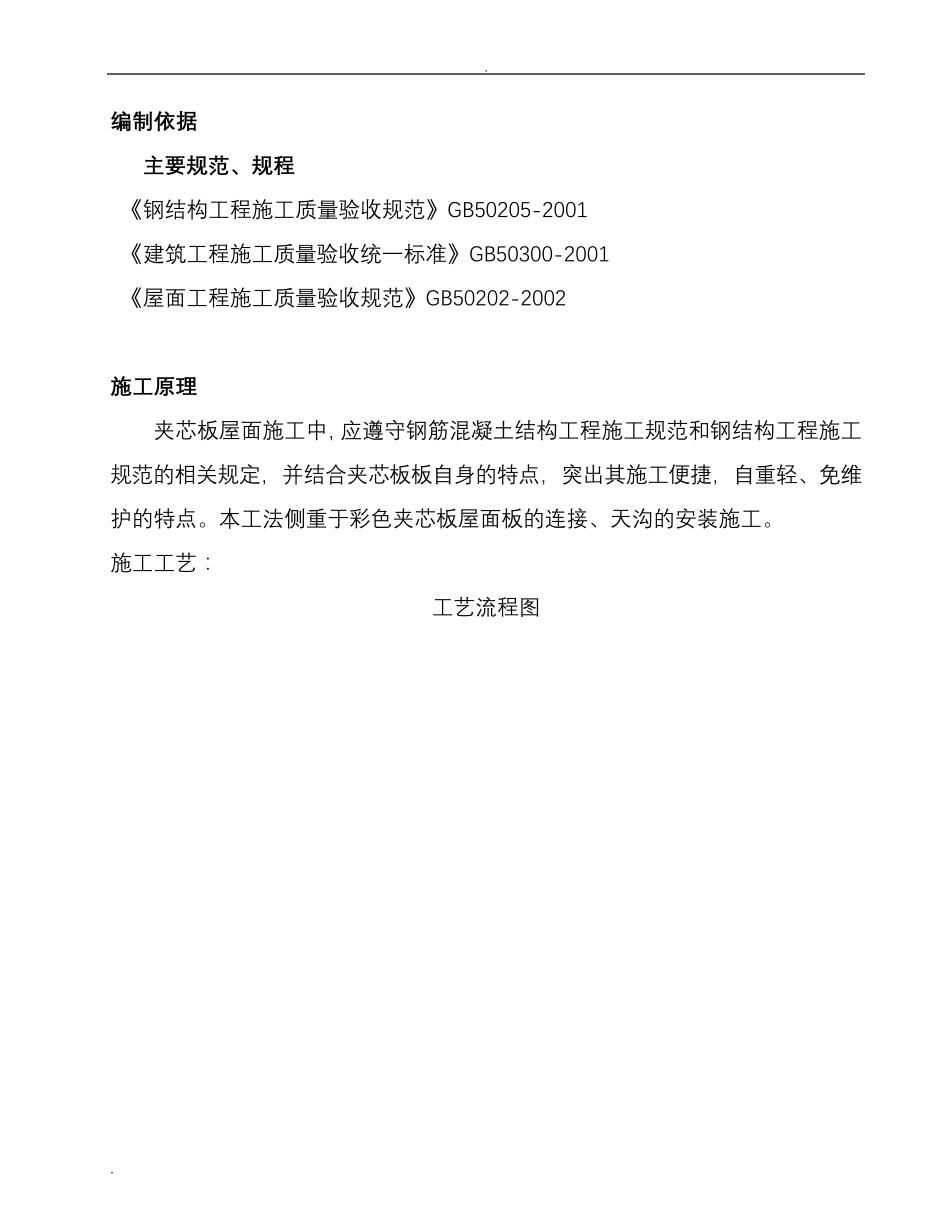

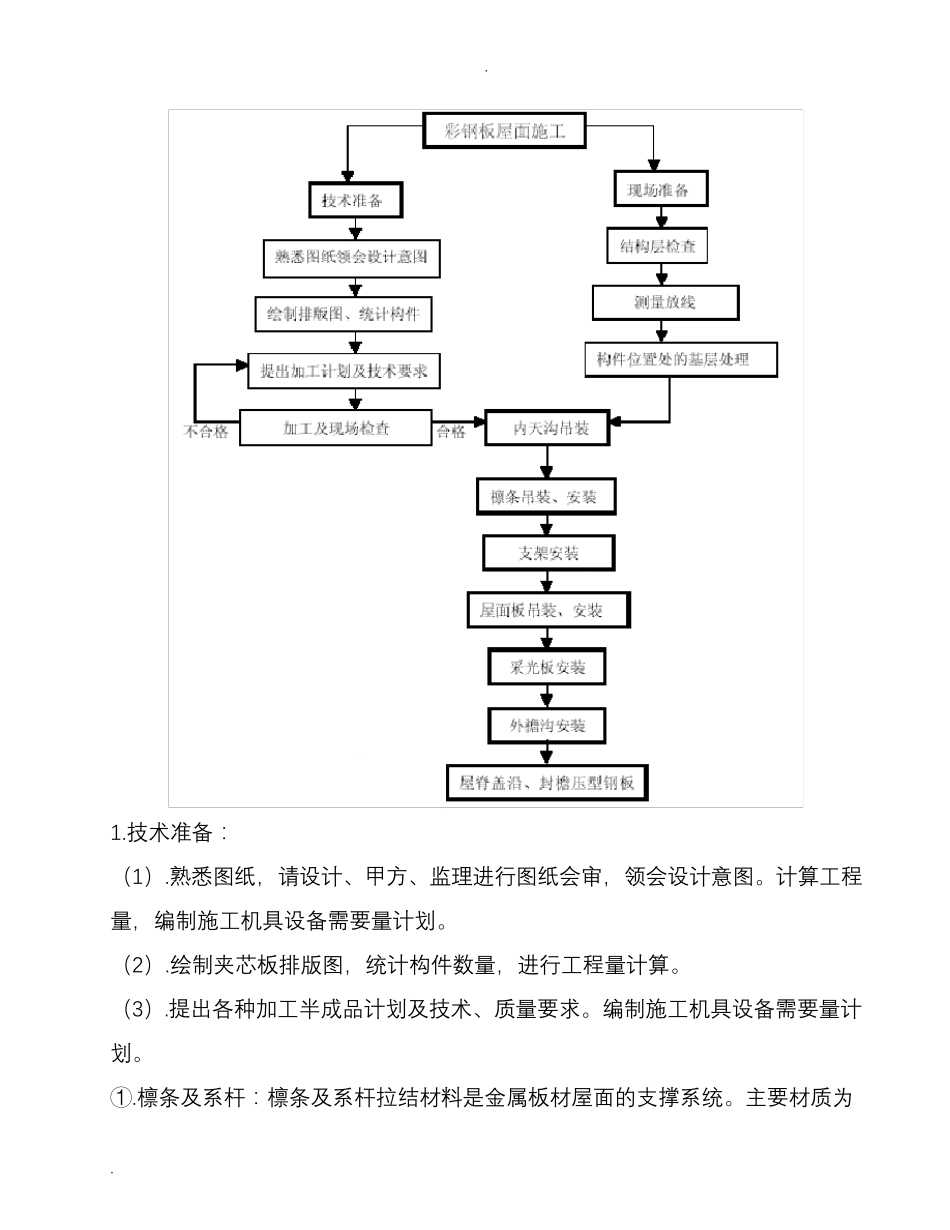

. . 编 制 依 据 主 要 规 范 、 规 程 《 钢 结 构 工 程 施 工 质 量 验 收 规 范 》 GB50205-2001 《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》 GB50300-2001 《 屋 面 工 程 施 工 质 量 验 收 规 范 》 GB50202-2002 施 工 原 理 夹 芯 板 屋 面 施 工 中 ，应 遵 守 钢 筋 混 凝 土 结 构 工 程 施 工 规 范 和 钢 结 构 工 程 施 工规 范 的 相 关 规 定 ， 并 结 合 夹 芯 板 板 自 身 的 特 点 ， 突 出 其 施 工 便 捷 ， 自 重 轻 、 免 维护 的 特 点 。 本 工 法 侧 重 于 彩 色 夹 芯 板 屋 面 板 的 连 接 、 天 沟 的 安 装 施 工 。 施 工 工 艺 ： 工 艺 流 程 图 . . 1.技 术 准 备 ： （ 1） .熟 悉 图 纸 ， 请 设 计 、 甲 方 、 监 理 进 行 图 纸 会 审 ， 领 会 设 计 意 图 。 计 算 工 程量 ， 编 制 施 工 机 具 设 备 需 要 量 计 划 。 （ 2） .绘 制 夹 芯 板 排 版 图 ， 统 计 构 件 数 量 ， 进 行 工 程 量 计 算 。 （ 3） .提 出 各 种 加 工 半 成 品 计 划 及 技 术 、 质 量 要 求 。 编 制 施 工 机 具 设 备 需 要 量 计划 。 ① .檩 条 及 系 杆 ： 檩 条 及 系 杆 拉 结 材 料 是 金 属 板 材 屋 面 的 支 撑 系 统 。 主 要 材 质 为. . 高 频 H型 钢 。 型 钢 厚 度 、 刚 度 必 须 符 合 设 计 要 求 。 ② .紧 固 件 ： 膨 胀 螺 栓 、 铆 钉 、 自 攻 螺 栓 、 垫 板 、 垫 圈 、 螺 帽 等 用 于 板 材 与 板 材或 板 材 与 骨 架 固 定 连 接 的 各 种 设 计 和 安 装 所 需 的 连 接 件 必 须 是 镀 锌 件 ， 防 止 腐蚀 ； 隐 藏 式 的 固 定 座 及 固 定 钉 均 亦 为 镀 锌 件 。 ③ 檩 撑 ： 檩 条 与 檩 条 之 间 的 支 撑 构 件 ， 必 须 为 高 强 度 的 镀 锌 件 。 （ 4） 夹 芯 板 到 场 后 进 行 检 查 ， 有 无 翘 边 、 脱 模 、 扭 曲 、 边 缘 是 否 ...
