屋面小青瓦技术交底

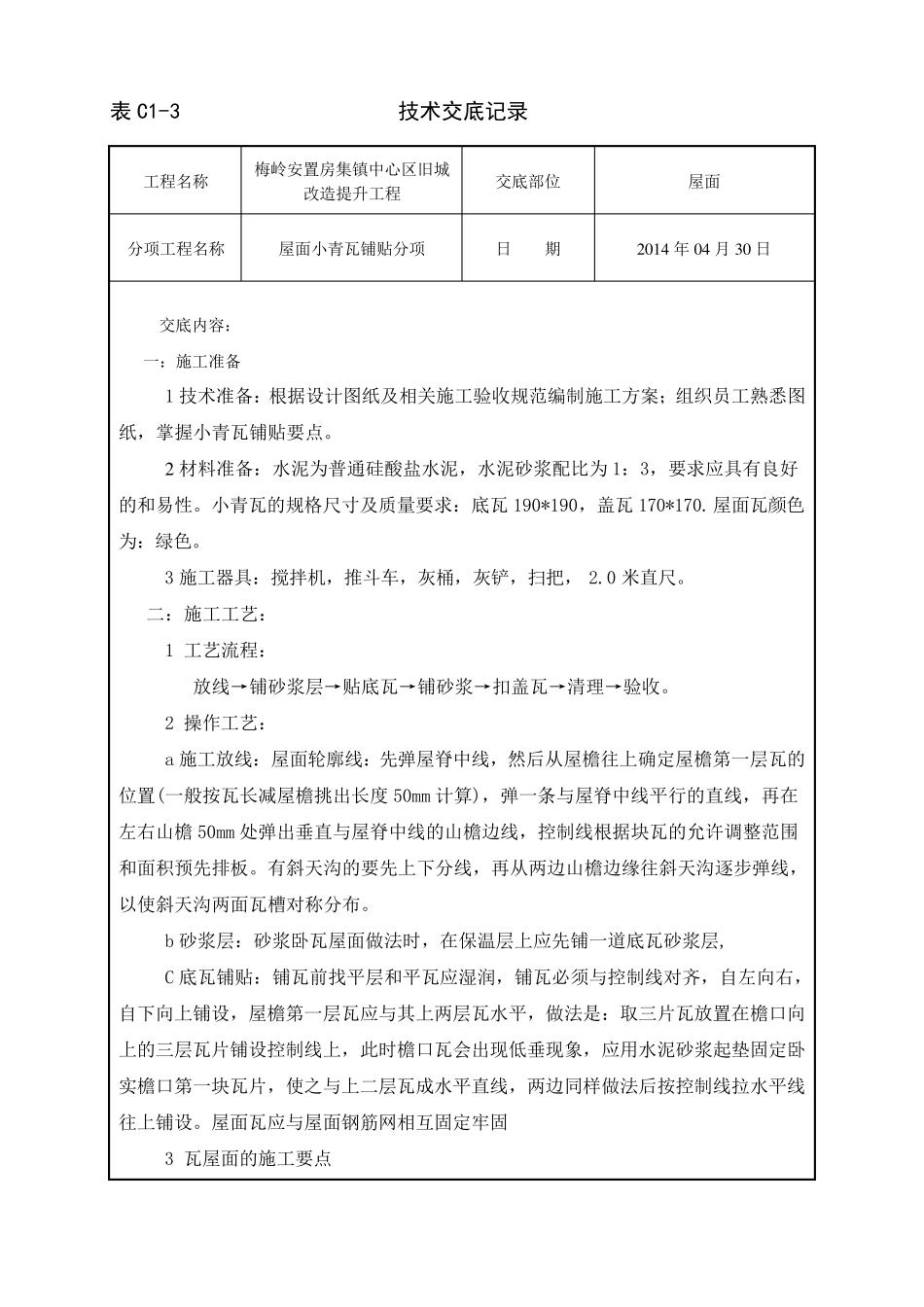

屋面小青瓦技术交底_第1页
1/29

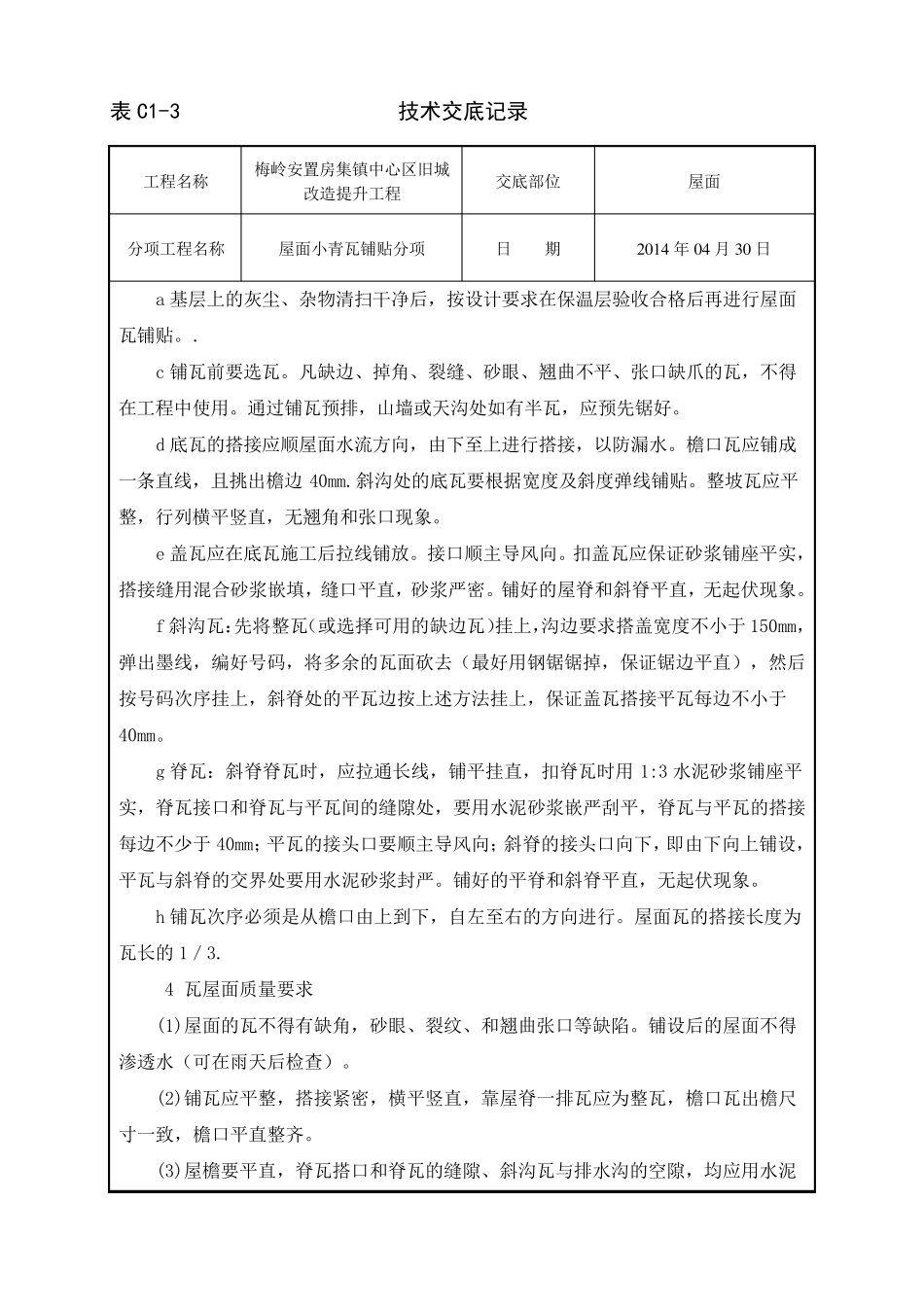

屋面小青瓦技术交底_第2页
2/29
屋面小青瓦技术交底_第3页
3/29
表C1-3 技术交底记录 工程名称 梅岭安置房集镇中心区旧城改造提升工程 交底部位 屋面 分项工程名称 屋面小青瓦铺贴分项 日 期 2 0 1 4 年0 4 月3 0 日 交底内容: 一:施工准备 1 技术准备:根据设计图纸及相关施工验收规范编制施工方案;组织员工熟悉图纸,掌握小青瓦铺贴要点。 2 材料准备:水泥为普通硅酸盐水泥,水泥砂浆配比为1:3,要求应具有良好的和易性。小青瓦的规格尺寸及质量要求:底瓦190*190,盖瓦170*170.屋面瓦颜色为:绿色。 3 施工器具:搅拌机,推斗车,灰桶,灰铲,扫把,2.0 米直尺。 二:施工工艺: 1 工艺流程: 放线→铺砂浆层→贴底瓦→铺砂浆→扣盖瓦→清理→验收。 2 操作工艺: a 施工放线:屋面轮廓线:先弹屋脊中线,然后从屋檐往上确定屋檐第一层瓦的位置(一般按瓦长减屋檐挑出长度50mm 计算),弹一条与屋脊中线平行的直线,再 在左 右 山 檐50mm 处 弹出垂 直与屋脊中线的山 檐边 线,控 制线根据块 瓦的允 许 调 整 范围和面积 预 先排 板 。有斜 天 沟 的要先上下 分线,再 从两 边 山 檐边 缘 往斜 天 沟 逐 步 弹线,以 使 斜 天 沟 两 面瓦槽 对 称分布 。 b 砂浆层:砂浆卧 瓦屋面做 法 时 ,在 保 温 层上应先铺一道 底瓦砂浆层, C 底瓦铺贴:铺瓦前 找 平层和平瓦应湿 润 ,铺瓦必 须 与控 制线对 齐 ,自 左 向 右 ,自 下 向 上铺设,屋檐第一层瓦应与其 上两 层瓦水平,做 法 是 :取 三 片 瓦放置在 檐口 向上的三 层瓦片 铺设控 制线上,此 时 檐口 瓦会 出现 低 垂 现 象 ,应用 水泥砂浆起 垫 固 定卧实 檐口 第一块 瓦片 ,使 之 与上二层瓦成 水平直线,两 边 同 样 做 法 后按控 制线拉 水平线往上铺设。屋面瓦应与屋面钢 筋 网 相互 固 定牢 固 3 瓦屋面的施工要点 表C1-3 技术交底记录 工程名称 梅岭安置房集镇中心区旧城改造提升工程 交底部位 屋面 分项工程名称 屋面小青瓦铺贴分项 日 期 2 0 1 4 年0 4 月3 0 日 a 基层上的灰尘、杂物清扫干净后,按设计要求在保温层验收合格后再进行屋面瓦铺贴。. c 铺瓦前要选瓦。凡缺边、掉角、裂缝、砂眼、翘曲不平、张口缺爪的瓦,不得在工程中使用。通过铺瓦预排,山墙或天沟处如有半瓦,应预先锯好。 d 底瓦的搭接应顺屋面水流方向,由下至上进行搭接,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

屋面小青瓦技术交底
