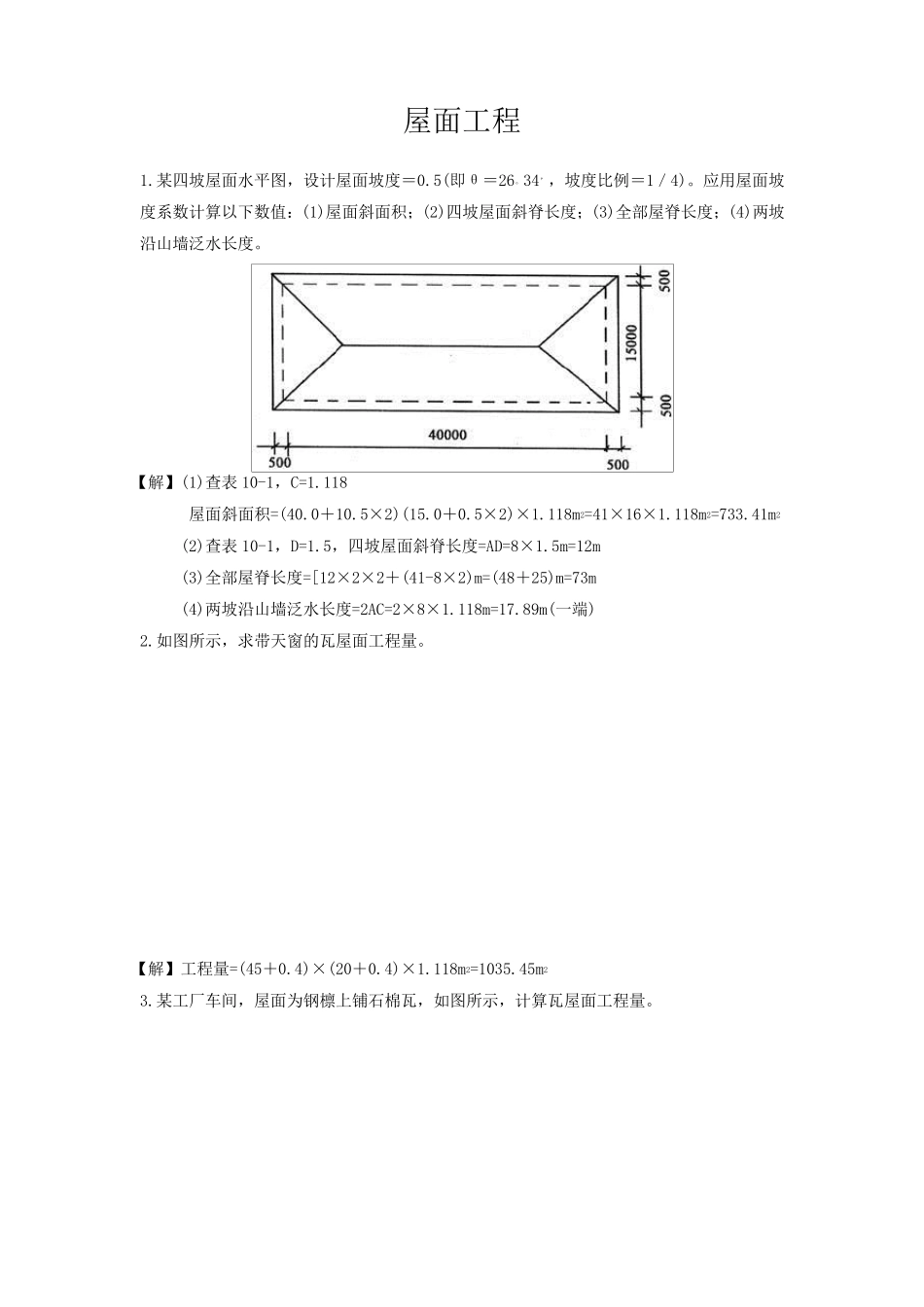

屋面工程 1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝26。34’，坡度比例＝1／4)。应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度。 【解】(1)查表10-1，C=1.118 屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2 (2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m (3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m (4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端) 2.如图所示，求带天窗的瓦屋面工程量。 【解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m2 3.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。 【解】根据定额工程量计算规则第一条、第四条规定及表10-1： 工程量计算(水平投影)： F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05 ×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m2 4.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。计算屋面工程量、屋脊长度和工料用量。 【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。查得坡度系数，C=1.1180 Fw=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2 (2)屋脊长度： 1)正屋脊长度：若 F=A，则Lj1=(30.24—13.74)m=16.5m 2)斜脊长度：查得坡度偶延尺系数 D=1.50，斜脊 4 条， Lj2=×1.50×4m=44.22m 3)屋脊总长：Lj=Lj1＋Lj2=(16.5＋44.22)m=60.72m L2=×1.5×4m=44.22m 4)屋脊长度：L=(16.5＋44.22)m=60.72m (3)工料用量： 因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24＋13.74)×2＝87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。 5.如图所示保温平屋面，求其屋面定额直接费。 【解】工程量=36.24×12.24m2=443.58m2 保温层平均厚度=(0.06＋×2％／2)m=0.119m≈12cm 该屋面为女儿墙外天沟排水，应套定额5-76、5-77，但因保温层配合比为 1：12，需换算，防水层为 PVC 橡胶卷材，不是三毡四油，也需换算。 查附表 107、108，及 5-86，5-91，定额5-76 换算为： (4275.10-148.10×5.369＋149.52×5.3692-2005.44＋3460.39)元／l00m2 =5737.67 元／100m2 5-77换=(144.85-148.10×0.8945＋149.52×0.8945)元／100m2=146.12 元／100m2 应套的定额基价为：[5737.67...
