屋面工程施工方案

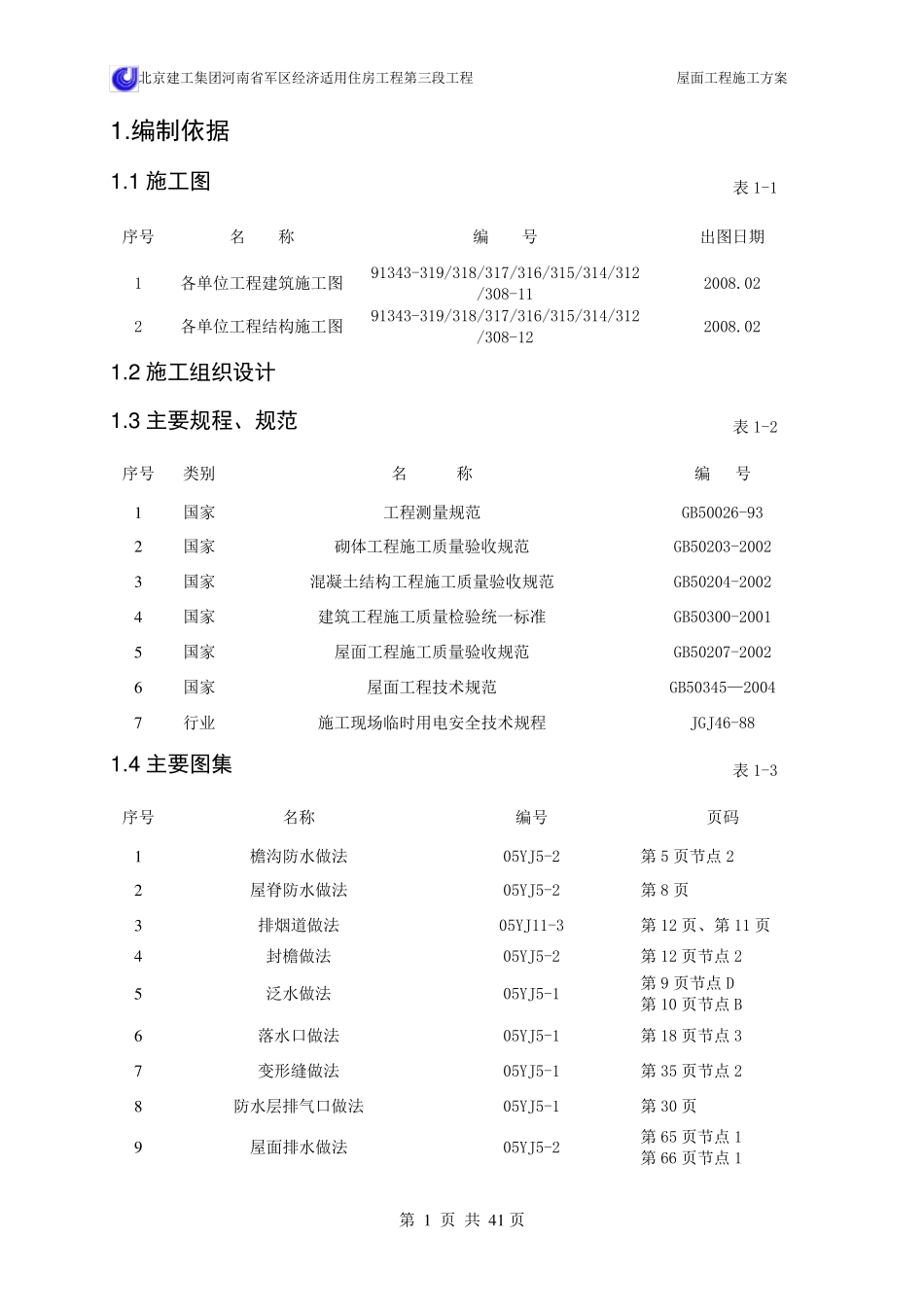

北京建工集团河南省军区经济适用住房工程第三段工程 屋面工程施工方案 第 1 页 共 4 1 页 1 .编制依据 1 .1 施工图 表1-1 序号 名 称 编 号 出图日期 1 各单位工程建筑施工图 91343-319/318/317/316/315/314/312/308-11 2008.02 2 各单位工程结构施工图 91343-319/318/317/316/315/314/312/308-12 2008.02 1 .2 施工组织设计 1 .3 主要规程、规范 表1-2 序号 类别 名 称 编 号 1 国家 工程测量规范 GB50026-93 2 国家 砌体工程施工质量验收规范 GB50203-2002 3 国家 混凝土结构工程施工质量验收规范 GB50204-2002 4 国家 建筑工程施工质量检验统一标准 GB50300-2001 5 国家 屋面工程施工质量验收规范 GB50207-2002 6 国家 屋面工程技术规范 GB50345—2004 7 行业 施工现场临时用电安全技术规程 JGJ46-88 1 .4 主要图集 表1-3 序号 名称 编号 页码 1 檐沟防水做法 05YJ5-2 第5 页节点 2 2 屋脊防水做法 05YJ5-2 第8 页 3 排烟道做法 05YJ11-3 第12 页、第11 页 4 封檐做法 05YJ5-2 第12 页节点 2 5 泛水做法 05YJ5-1 第9 页节点 D 第10 页节点 B 6 落水口做法 05YJ5-1 第18 页节点 3 7 变形缝做法 05YJ5-1 第35 页节点 2 8 防水层排气口做法 05YJ5-1 第30 页 9 屋面排水做法 05YJ5-2 第65 页节点 1 第66 页节点 1 北京建工集团河南省军区经济适用住房工程第三段工程 屋面工程施工方案 第 2 页 共 41 页 2 .工程概况 2 .1 建筑概况 本工程为河南省军区郑东新区经济适用住房工程第三标段群体住宅楼工程，由河南省军区经济适用住房建设办公室开发，位于郑州市郑东新区东风东路北侧、龙湖外环东路西侧，总建筑面积为22282.80m 2。单体建筑物檐高最高为18.5m，总高度职B 为21.812m、职A 为22.628m，各单位工程±0.00 相当于88.591、88.641m。基础形式为筏板基础，结构形式为砖混结构。 本工程为节能型建筑设计的住宅工程，地上 6 层附加阁楼层，地下为半地下室，地下层高为2.53m，地上标准层层高为3.0m，室内外高差 0.9m。 2 .2 设计简介 表 2-1 序号 项目 内 容 1 建筑功能 住宅楼 建筑特点 群体建筑 建筑层数 地上 6 层 2 建筑面积 总建筑面积（m2） 22282.80 3 建筑高度 地上部分层高 （m） 首 层 3.0 二 层 3.0 三 层 3.0 四 层 3.0 五 层...
