屋面挑檐模板支撑方案

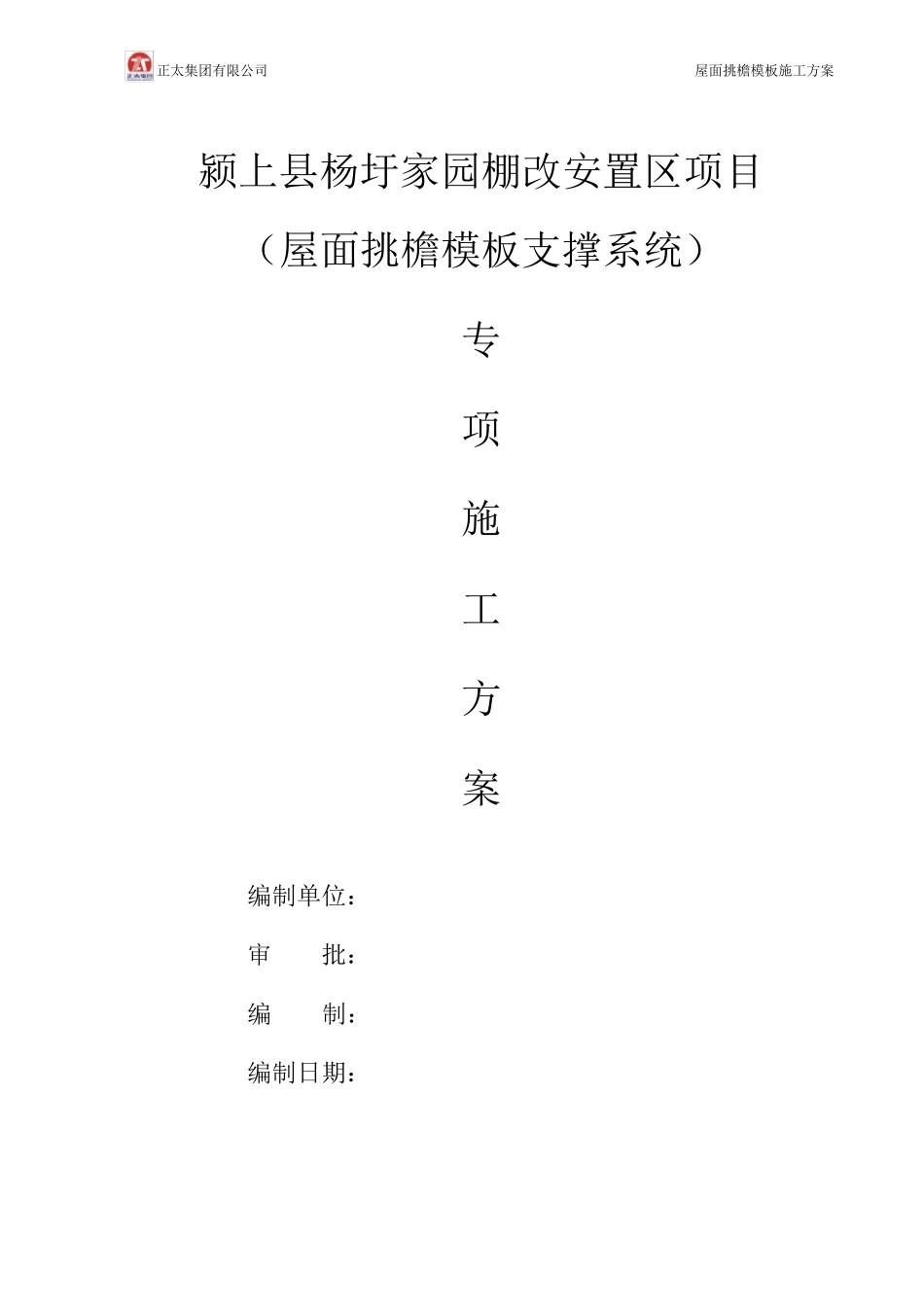

正太集团有限公司 屋面挑檐模板施工方案 颍上县杨圩家园棚改安置区项目 （屋面挑檐模板支撑系统） 专 项 施 工 方 案 编制单位： 审 批： 编 制： 编制日期： 正太集团有限公司 屋面挑檐模板施工方案 1 目录 一、 工程概况 ---------------------------------------------------------------- 2 二、 方案确定 ---------------------------------------------------------------- 3 三、 技术要求 ---------------------------------------------------------------- 3 四、 混凝土浇筑的注意事项 ---------------------------------------------------- 3 五、 悬挑架受力计算 ---------------------------------------------------------- 3 六、 求算 P1、P2 值 ----------------------------------------------------------- 4 七、 三角支撑架受力稳定性验算 ----------------------------------------------- 14 正太集团有限公司 屋面挑檐模板施工方案 2 屋面挑檐钢管三角支撑架方案 一、工程概况 1、 工程基本情况 工程名称 颍上县杨圩家园棚改安置区项目 工程地点 颍上县南纬三路与园丁路交叉口西侧 建筑面积(m2) 240330.21 建筑高度(m) 104.5 结构类型 框剪 基础类型 筏板 地上层数 34 层/30 层/24 层 地下层数 1 层 标准层层高(m) 2.9 其它主要层高(m) / 2、 各责任主体名称 建设单位 颍上县住房和城乡建设局 设计单位 汉嘉设计集团有限公司 施工单位 正太集团有限公司 监理单位 安徽省志成建设工程咨询股份有公司 项目经理 范祥甫 总监理工程师 张宏格 技术负责人 蔡江 专业监理工程师 郑颖 3、 屋面挑檐概况和特点 屋面挑檐檐口高度 101.1m，挑檐跨度最大 1.5m（从外墙边至最外悬挑距离）如图所示： 图一 挑檐剖面图 图二 受力体系 正 太 集 团 有 限 公 司 屋 面 挑 檐 模 板 施 工 方 案 3 二 、 方 案 确 定 根 据 工 程 情 况 ， 如 采 用 槽 钢 悬 挑 架 作 支 撑 ，造 价 高 ， 不 经 济 ， 经 反 复 论 证 ， 决 定 采 用 Φ 48钢 管 三 角 悬 挑 支 撑 架 作 为 屋 面 挑 檐 的 支 撑 体 系 。 为 避 免 斜 撑 角 度 太 大 ， 斜 撑 设 置 在 顶 层 ， 屋面 设 置 垂 直 支 撑 。 每 榀 三...
