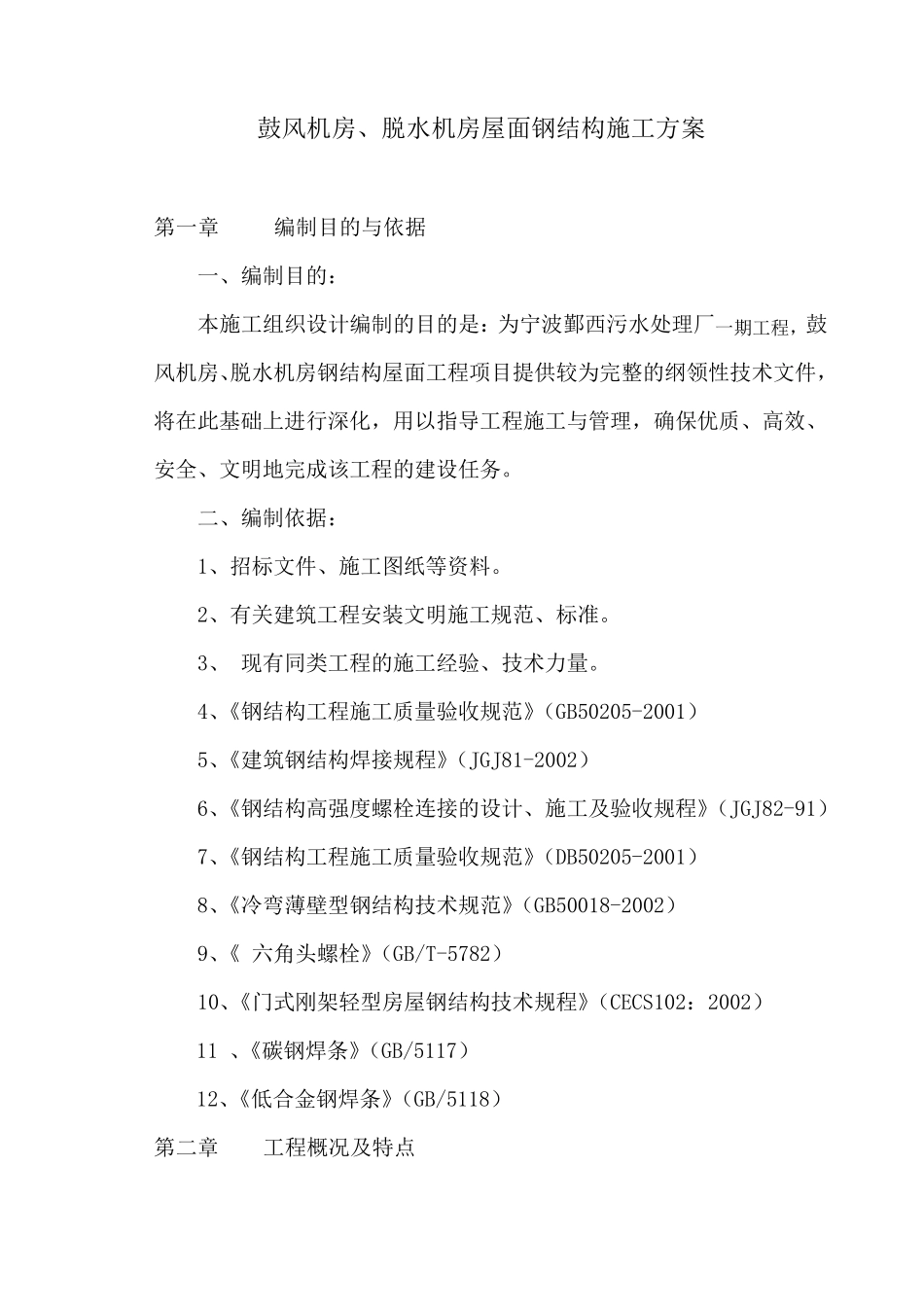

鼓风机房、脱水机房屋面钢结构施工方案 第一章 编制目的与依据 一、编制目的： 本施工组织设计编制的目的是：为宁波鄞西污水处理厂一期工程，鼓风机房、脱水机房钢结构屋面工程项目提供较为完整的纲领性技术文件，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据： 1、招标文件、施工图纸等资料。 2、有关建筑工程安装文明施工规范、标准。 3、 现有同类工程的施工经验、技术力量。 4、《钢结构工程施工质量验收规范》（GB50205-2001） 5、《建筑钢结构焊接规程》（JGJ81-2002） 6、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91） 7、《钢结构工程施工质量验收规范》（DB50205-2001） 8、《冷弯薄壁型钢结构技术规范》（GB50018-2002） 9、《 六角头螺栓》（GB/T-5782） 10、《门式刚架轻型房屋钢结构技术规程》（CECS102：2002） 11 、《碳钢焊条》（GB/5117） 12、《低合金钢焊条》（GB/5118） 第二章 工程概况及特点 一、 工程概况 宁波鄞西污水处理厂一期工程位于鄞州区石碶街道，东临奉化江，总占地面积约363 亩。其中鼓风机房建筑面积10772m ，脱水机房建筑面积1291.112m 。鼓风机房其中（7）轴~（8）轴 ，（D）轴~（E）轴为一层钢筋混凝土框架结构，A 轴~D 轴*1 轴~7 轴屋顶为钢结构屋面，高度为12.8 米。脱水机房A~C 轴*1~8 轴为一层钢筋混凝土框架结构，C~F 轴*1~9轴屋顶为钢结构屋面，高度为13,4 米。主沉重结构钢梁采用焊接H 型钢截面。钢结构工程主要材料包括以下内容； 材料说明； a.钢材：主材采用Q345 ，连接板及加劲板均采用Q235-B， 钢材须保证抗拉强度、伸长率、屈服点、冷弯四项要求。支撑、系杆、拉条等采用编号 构件名称 规格 材料 GJ 刚架梁 H(350～655)×200×8×16 Q345 GXG 刚系梁 ￠89×2.0 圆钢 Q235 SC 水平支撑 ￠16 圆钢 Q235 LT 屋面檩条 C220×75×20×2.5 Q235 XLT 斜拉杆 ￠12 圆钢 Q235 LG 拉条 ￠12 圆钢 Q235 YC 隅撑 L50×3 Q235 屋面 夹芯彩钢板 75 厚聚苯乙烯夹芯彩钢板 0.5 ㎜ Q235,所有钢件钢材须具有碳、硫、磷含量合格保证。 b.焊接材料：端板与柱、梁翼缘的连接焊接为全熔透坡口焊，焊条采用E43系例手工电焊条；手工电弧焊采用E50 系例。焊丝采用HJ401-H08 或HJ401-H08A焊丝。 c.螺栓：主框架及檩条用高强螺栓连接，高强...
