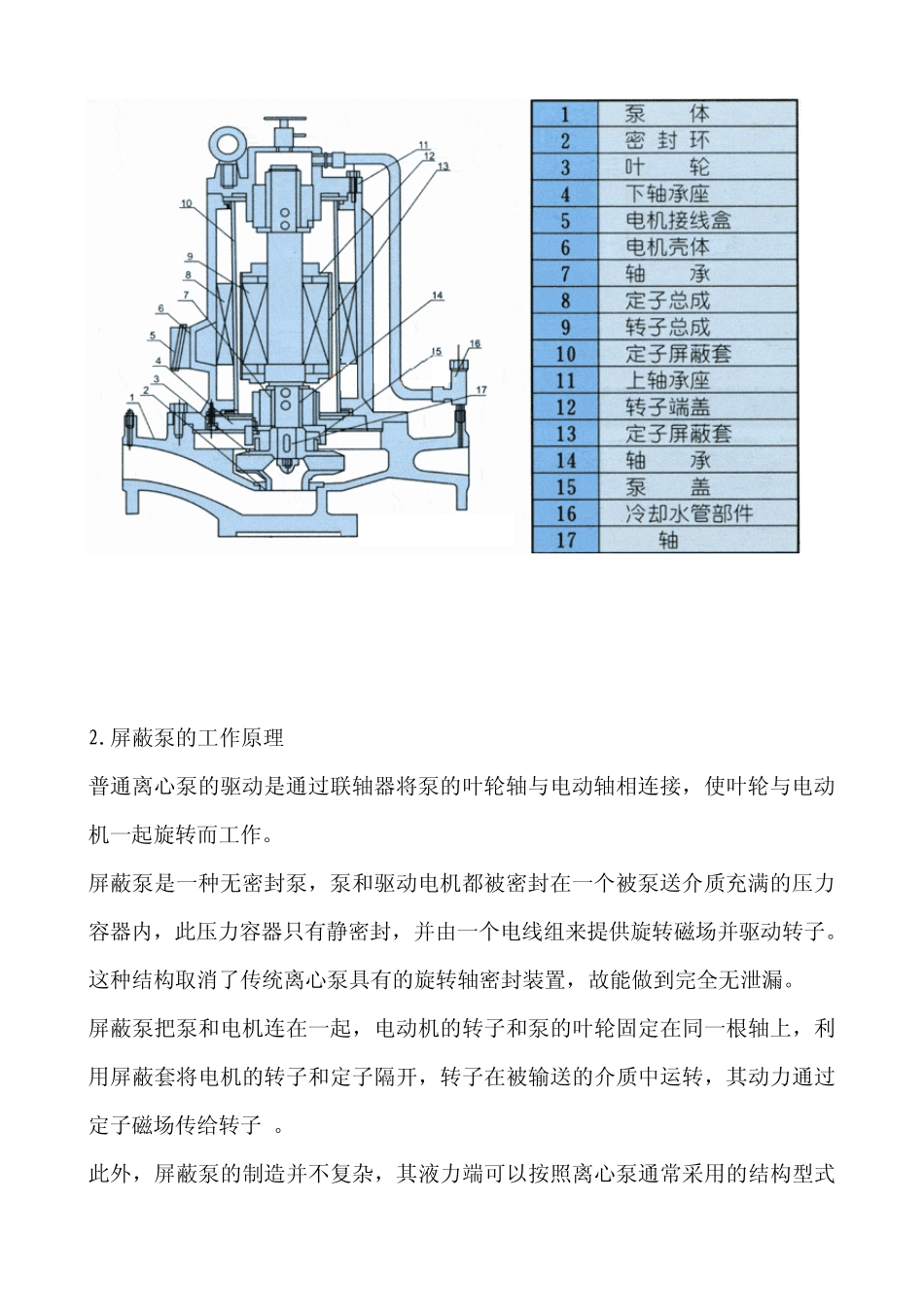

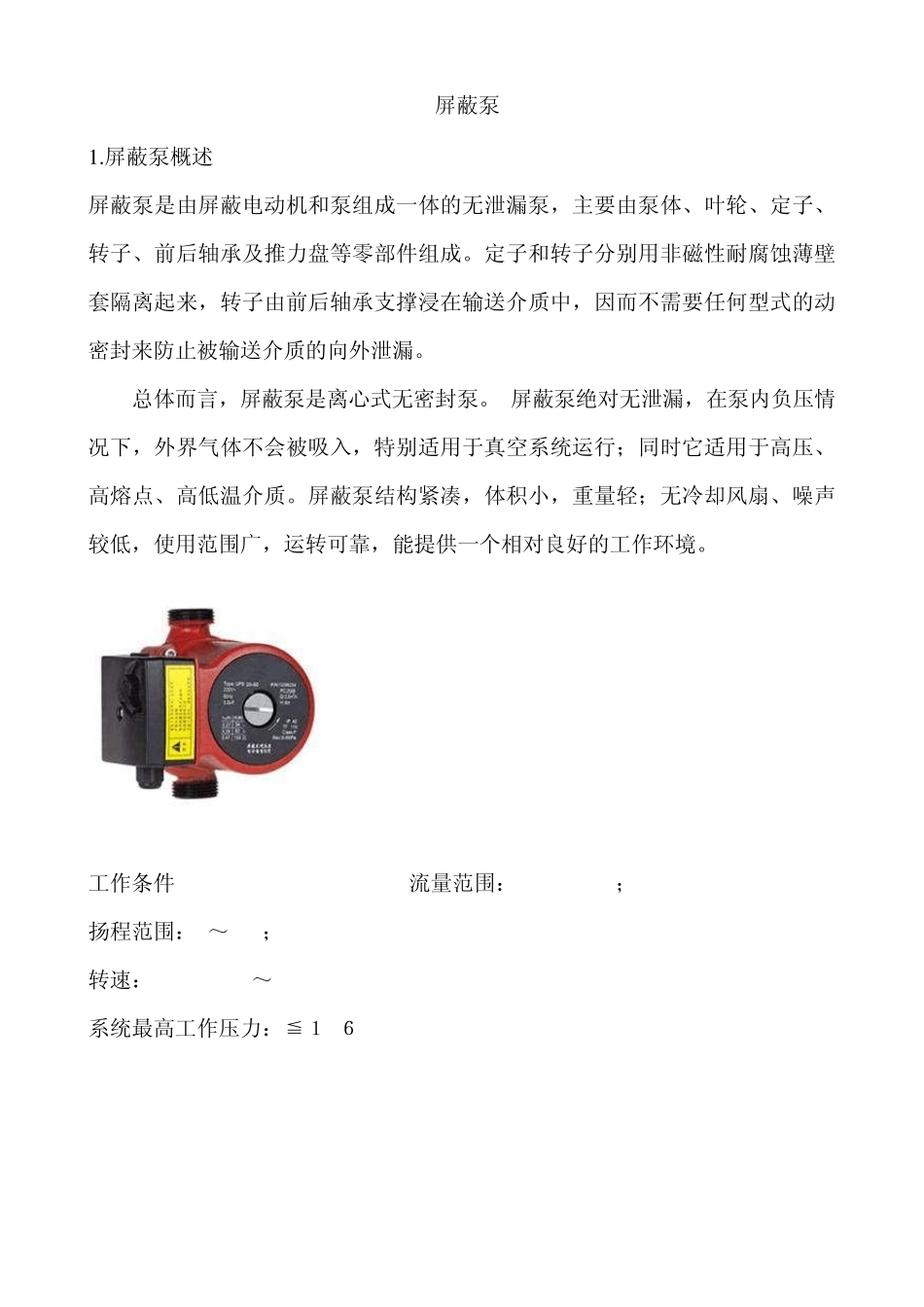

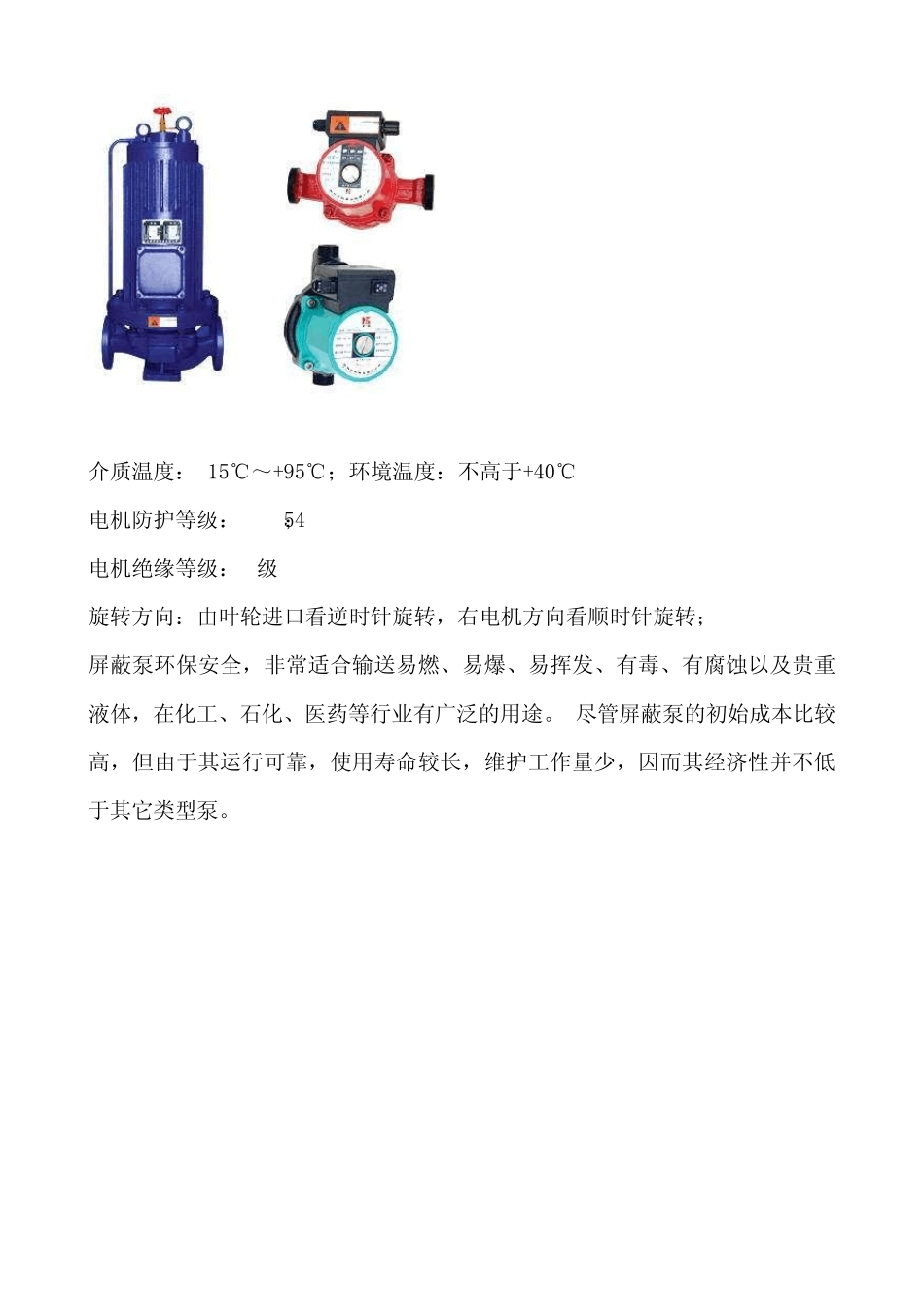

屏蔽泵 1 .屏蔽泵概述 屏蔽泵是由屏蔽电动机和泵组成一体的无泄漏泵,主要由泵体、叶轮、定子、转子、前后轴承及推力盘等零部件组成。定子和转子分别用非磁性耐腐蚀薄壁套隔离起来,转子由前后轴承支撑浸在输送介质中,因而不需要任何型式的动密封来防止被输送介质的向外泄漏。 总体而言,屏蔽泵是离心式无密封泵。 屏蔽泵绝对无泄漏,在泵内负压情况下,外界气体不会被吸入,特别适用于真空系统运行;同时它适用于高压、高熔点、高低温介质。屏蔽泵结构紧凑,体积小,重量轻;无冷却风扇、噪声较低,使用范围广,运转可靠,能提供一个相对良好的工作环境。 工作条件 Operating Conditions 流量范围:1~900m3/h; 扬程范围:5~85m; 转速:1410r/min~2896r/min 系统最高工作压力:≦1.6MPa 介质温度:-15℃~+95℃;环境温度:不高于+40℃ 电机防护等级:IP54; 电机绝缘等级:H级 旋转方向:由叶轮进口看逆时针旋转,右电机方向看顺时针旋转; 屏蔽泵环保安全,非常适合输送易燃、易爆、易挥发、有毒、有腐蚀以及贵重液体,在化工、石化、医药等行业有广泛的用途。 尽管屏蔽泵的初始成本比较高,但由于其运行可靠,使用寿命较长,维护工作量少,因而其经济性并不低于其它类型泵。 2.屏蔽泵的工作原理 普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接,使叶轮与电动机一起旋转而工作。 屏蔽泵是一种无密封泵,泵和驱动电机都被密封在一个被泵送介质充满的压力容器内,此压力容器只有静密封,并由一个电线组来提供旋转磁场并驱动转子。这种结构取消了传统离心泵具有的旋转轴密封装置,故能做到完全无泄漏。 屏蔽泵把泵和电机连在一起,电动机的转子和泵的叶轮固定在同一根轴上,利用屏蔽套将电机的转子和定子隔开,转子在被输送的介质中运转,其动力通过定子磁场传给转子 。 此外,屏蔽泵的制造并不复杂,其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。 屏蔽泵把泵和电机连在一起,电动机的转子和泵的叶轮固定在同一根轴上,利用屏蔽套将电机的转子和定子隔开,转子在被输送的介质中运转,其动力通过定子磁场传给转子 。 此外,屏蔽泵的制造并不复杂,其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。 3.屏蔽泵的优点 (1)全封闭。结构上没有动密封,只有在泵的外壳处有静密封,因此可以做到完全无泄漏,特别适合输送易燃、易爆、贵重液体和有毒、腐蚀...
